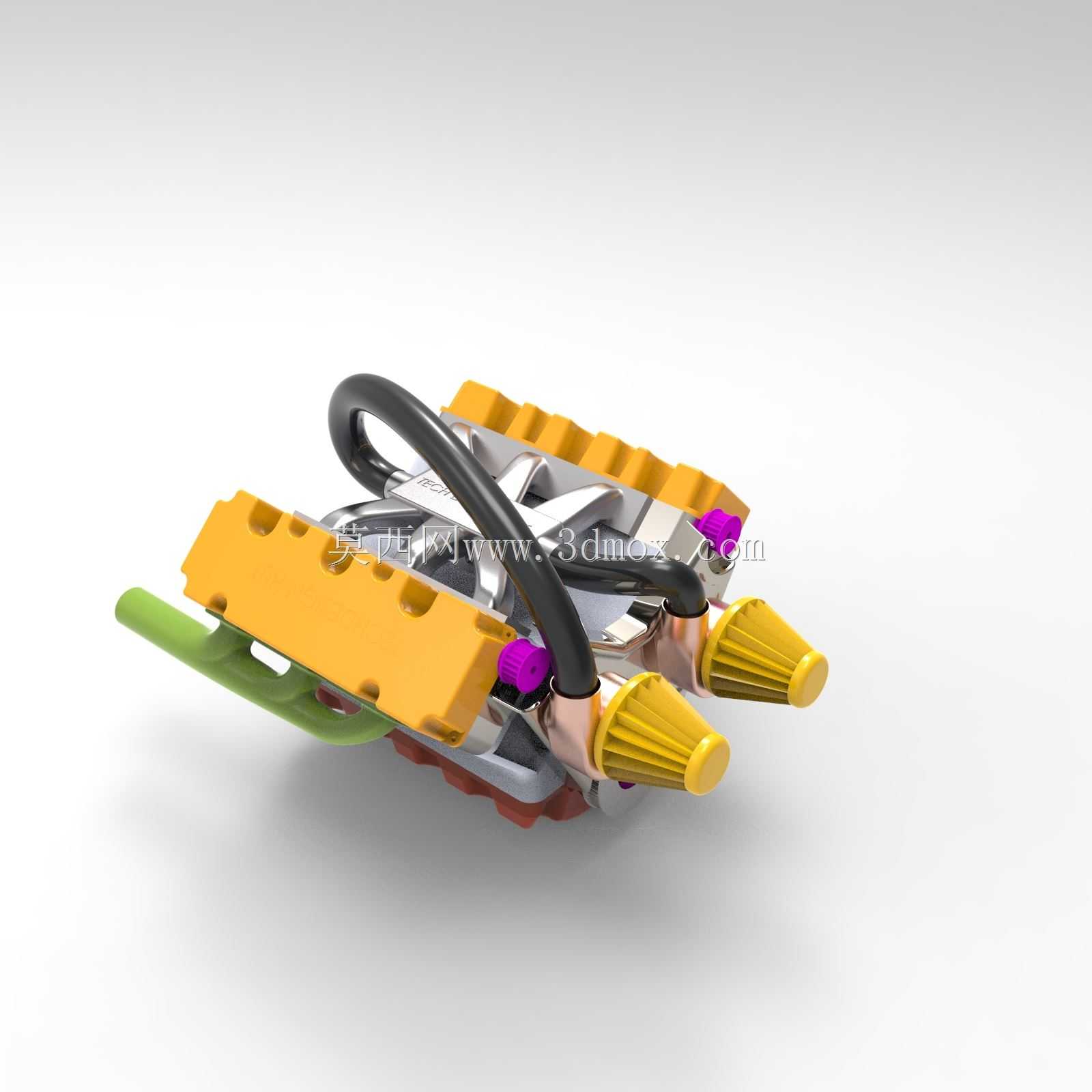

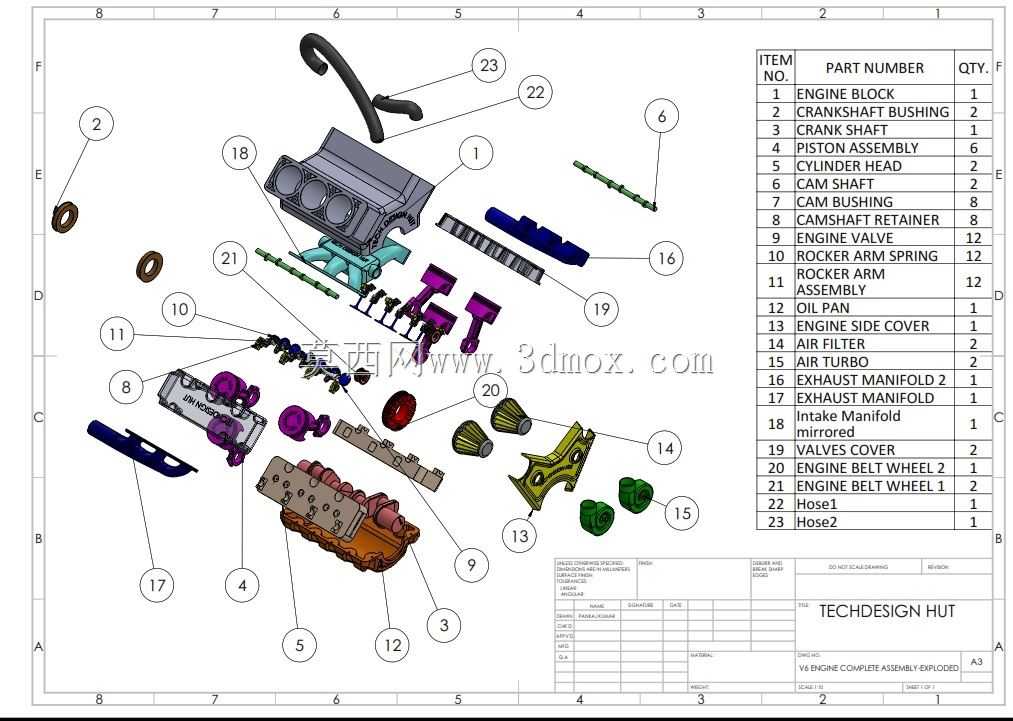

V型六缸汽车发动机爆炸结构展示

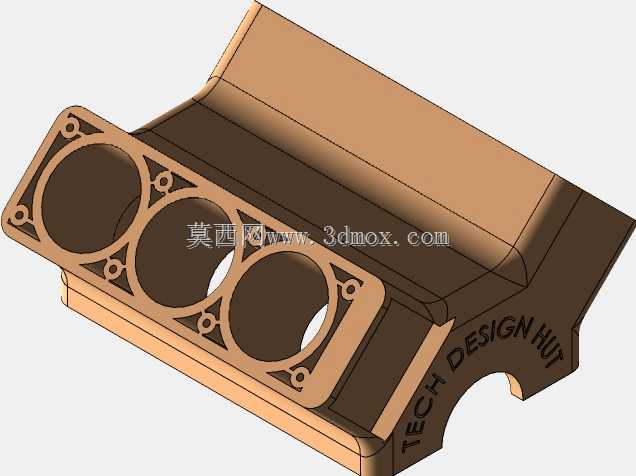

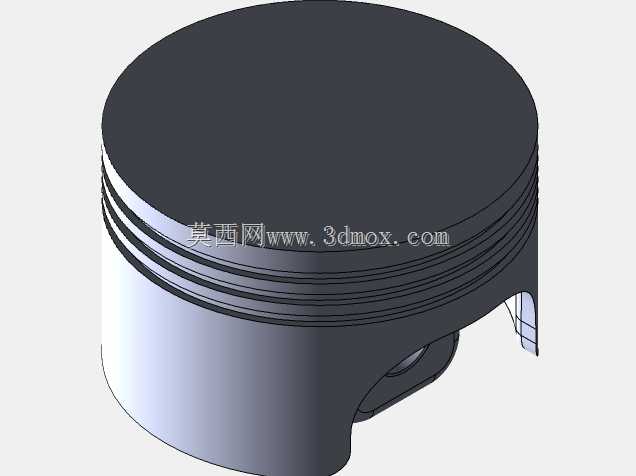

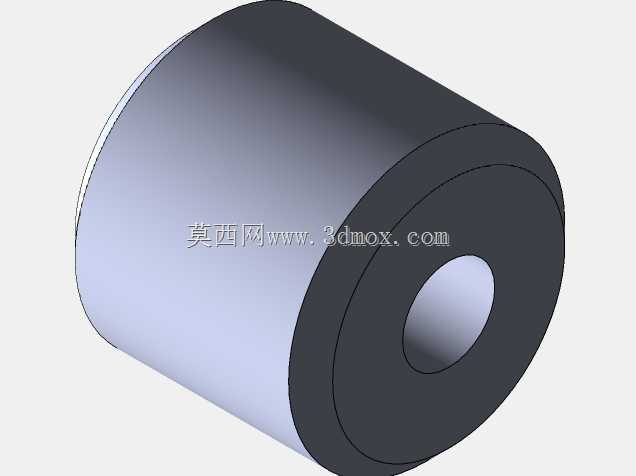

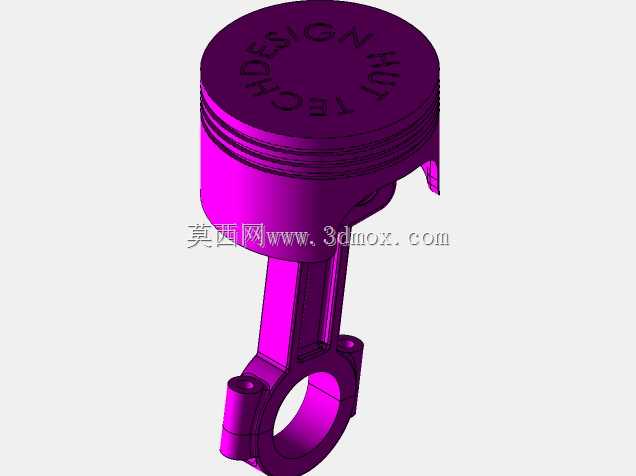

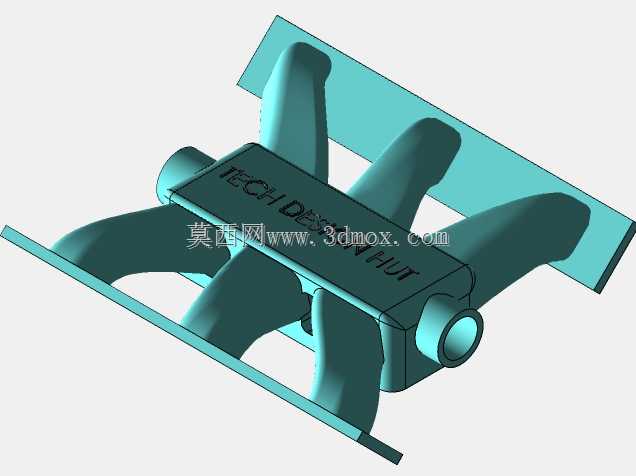

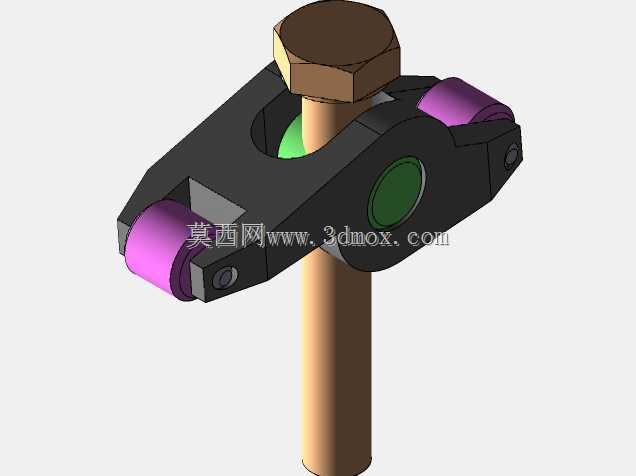

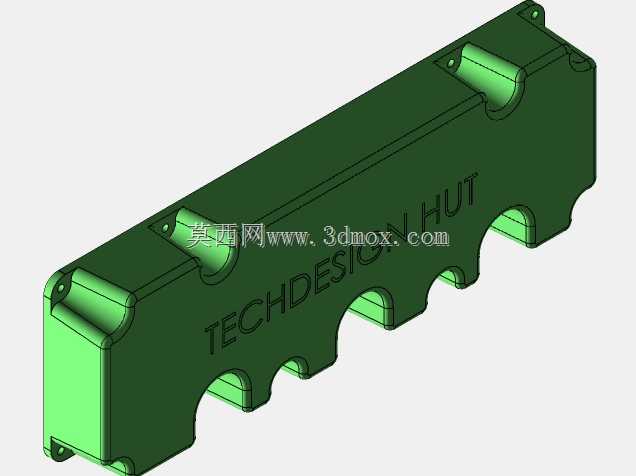

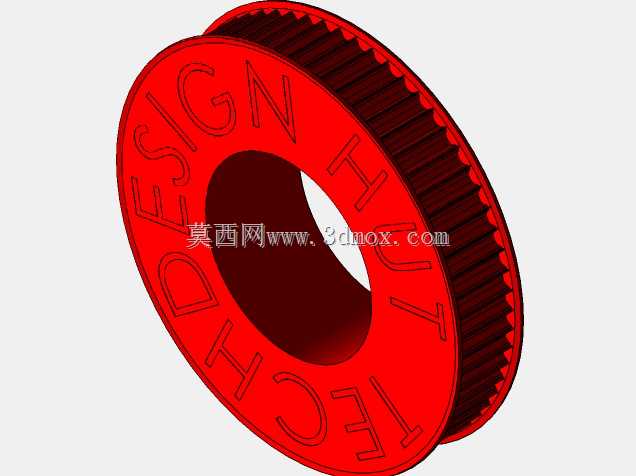

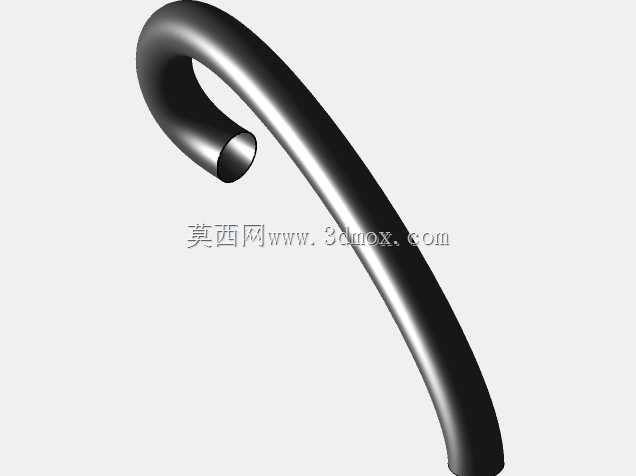

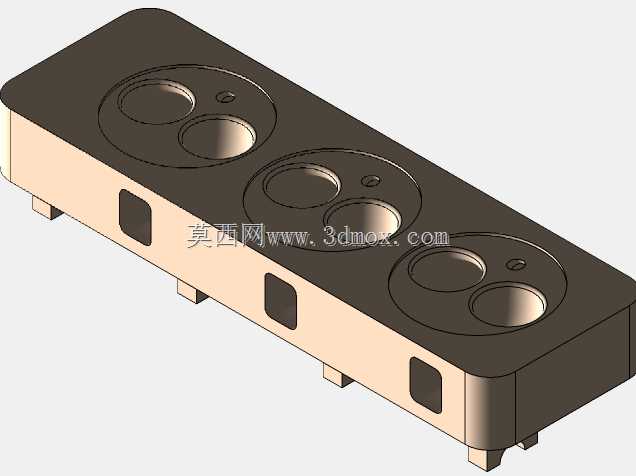

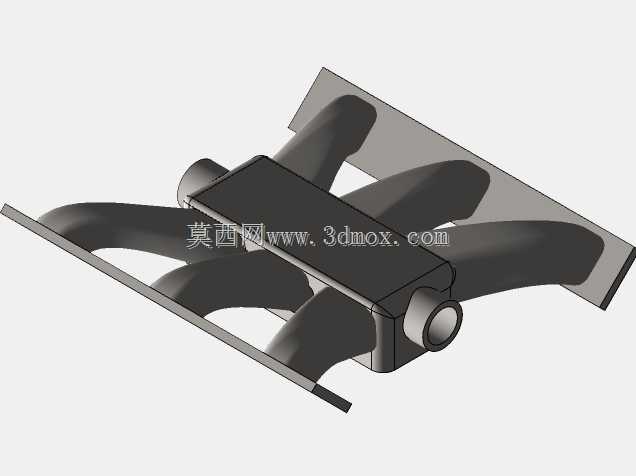

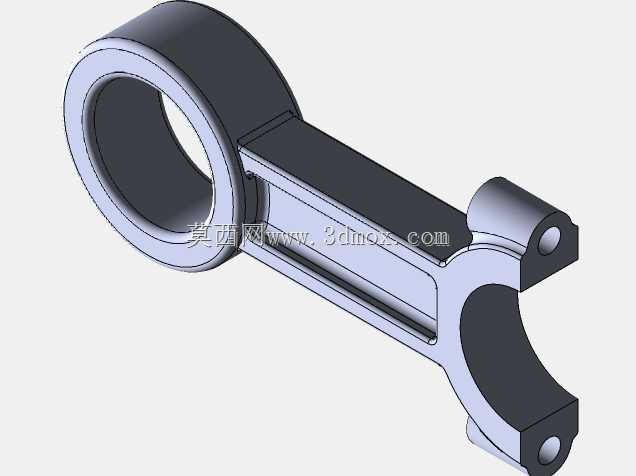

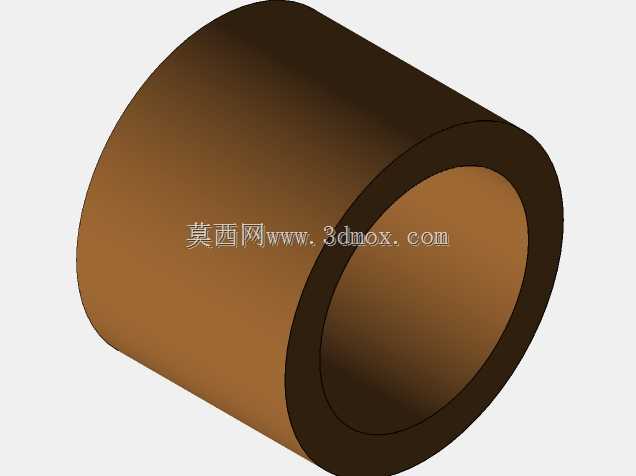

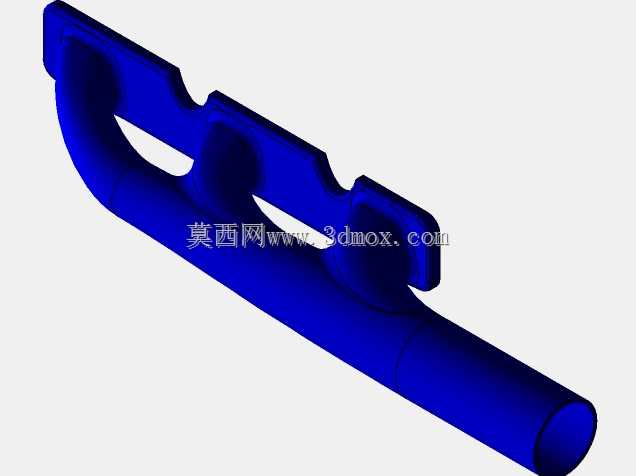

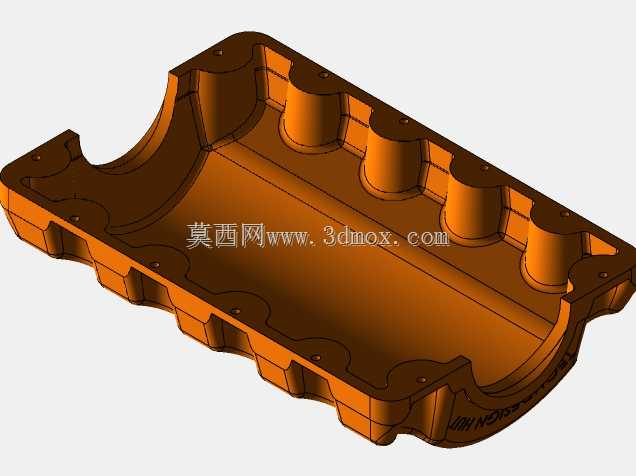

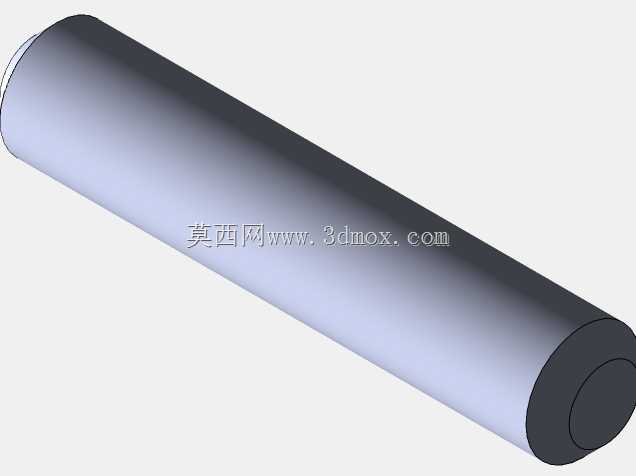

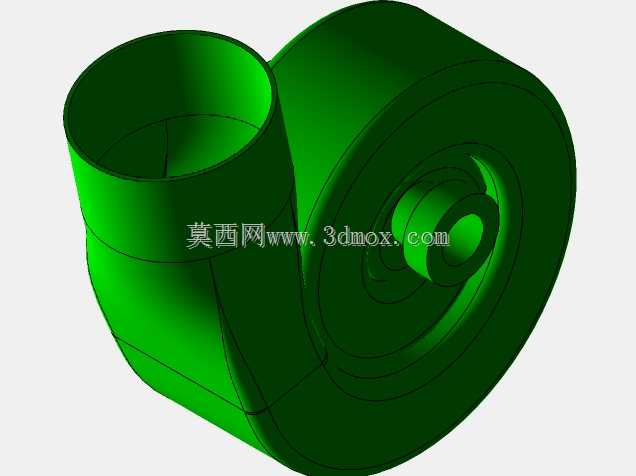

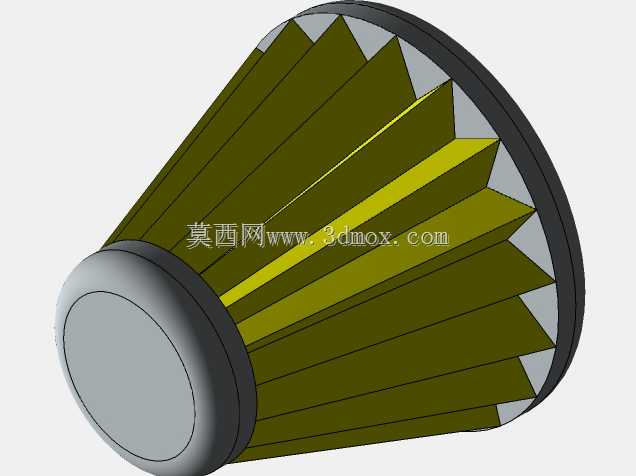

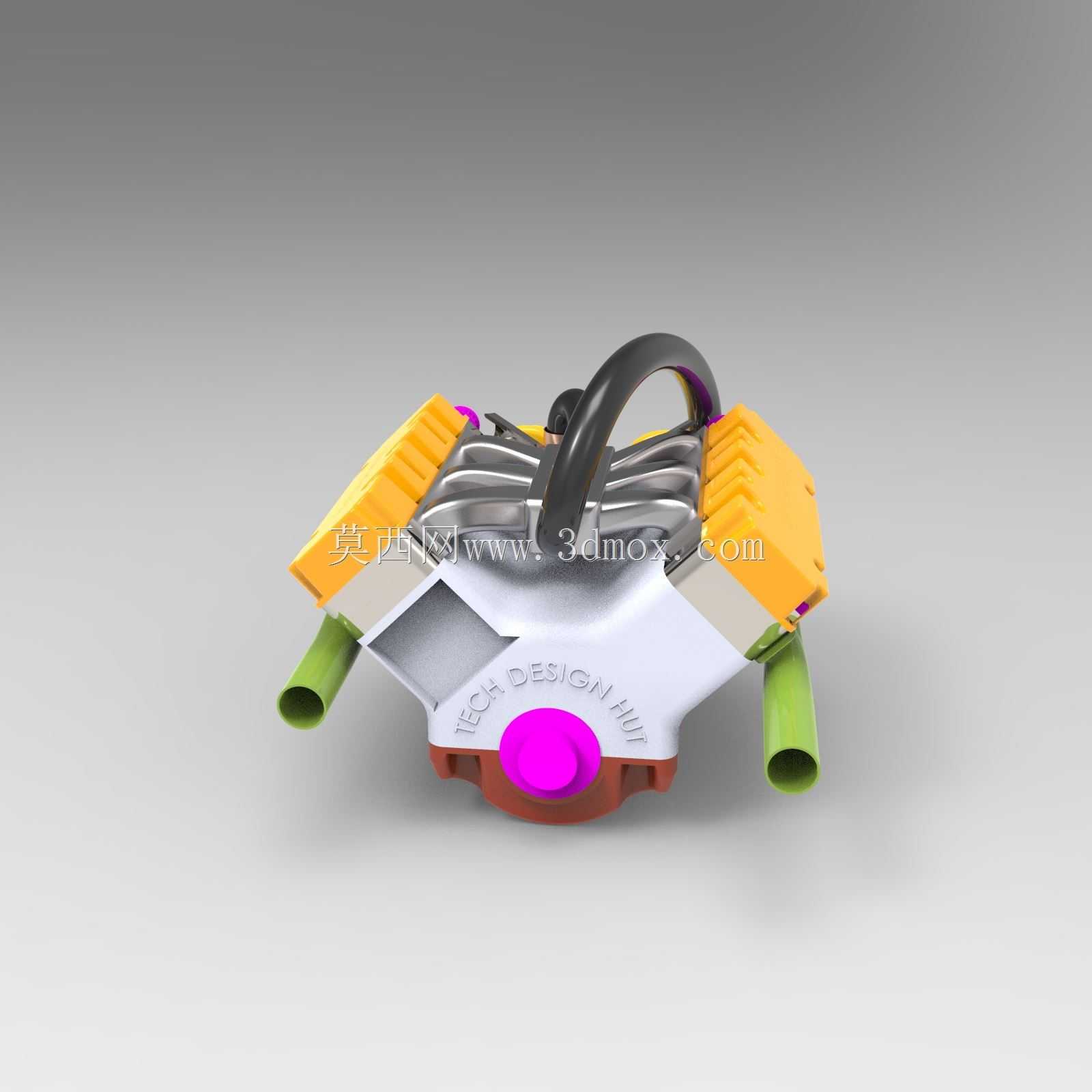

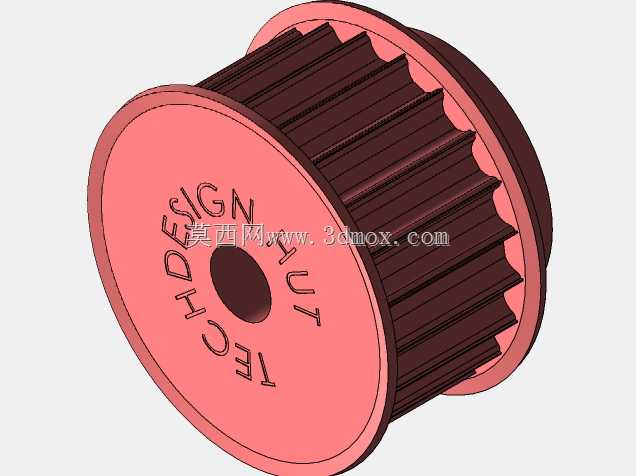

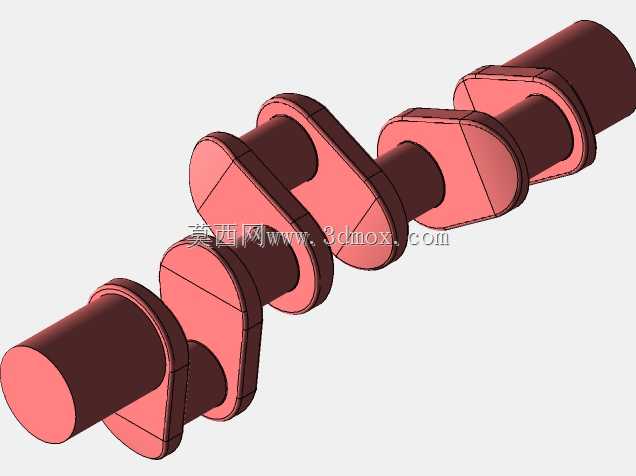

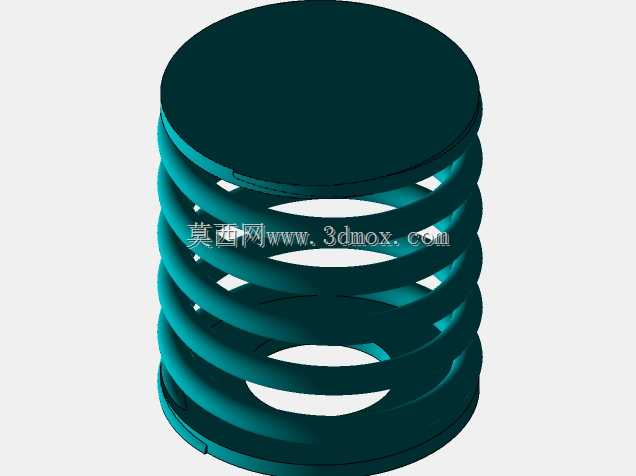

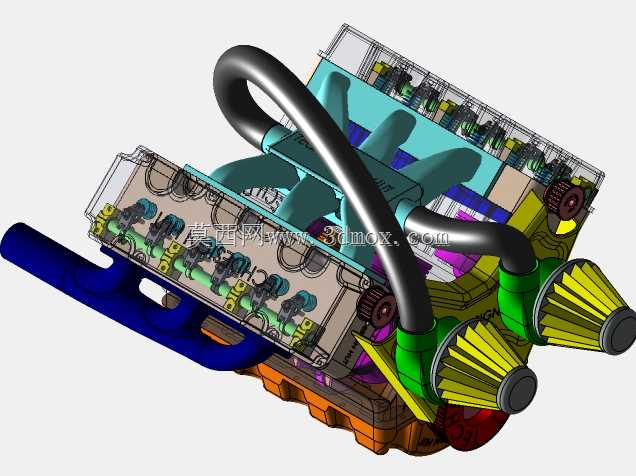

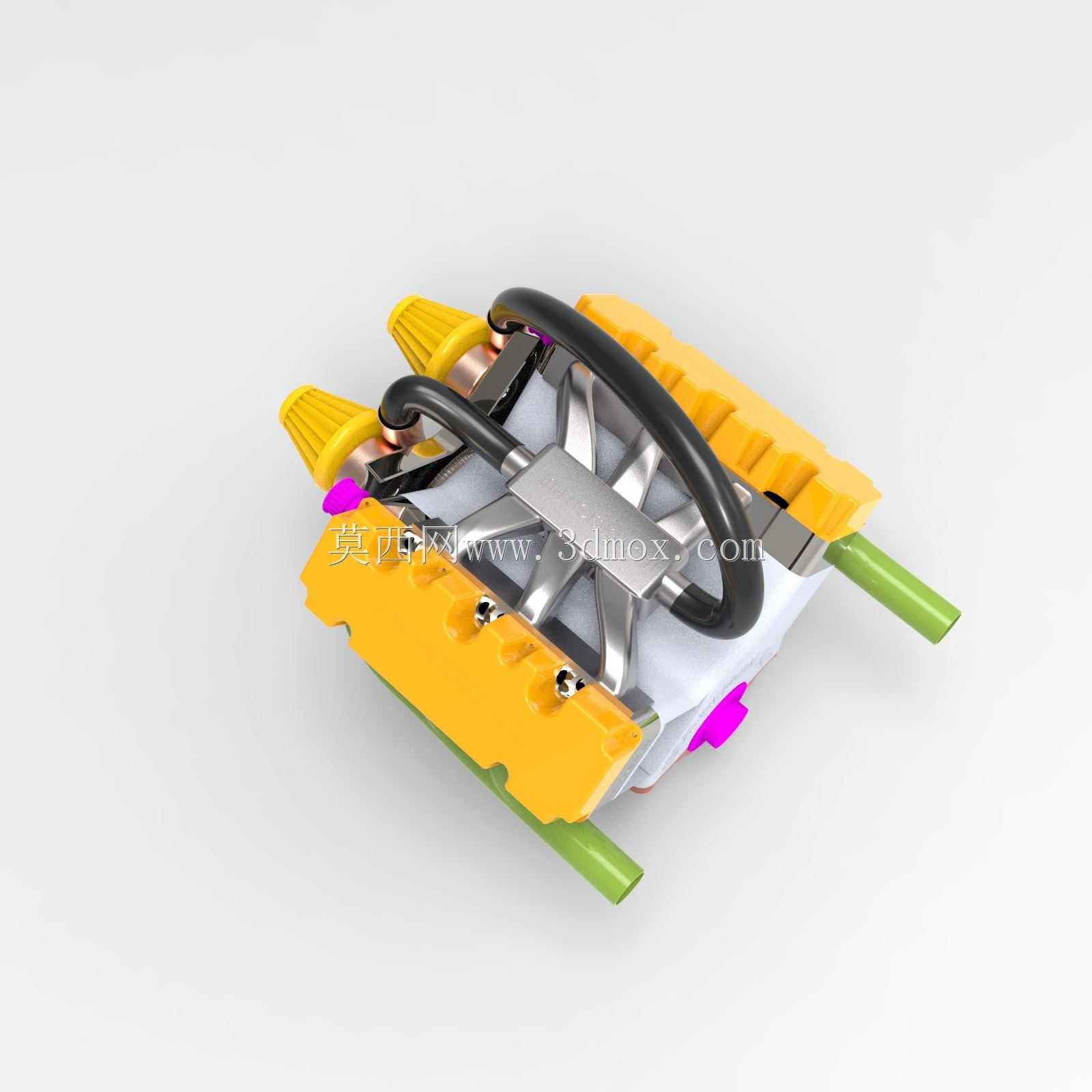

这款V6动力装置的三维结构，完整还原了六缸活塞式动力单元的装配逻辑，两列气缸呈V形夹角排布，共用一根集成式曲轴，这类布局常见于乘用车辆的动力总成配置，相比直列六缸结构能大幅缩短动力单元的轴向长度，适配前置前驱、横置动力布局的乘用车型机舱安装空间，同时相比V8结构拥有更紧凑的体积与更优的自重控制，兼顾动力输出平顺性与机舱布置灵活性。从拆解视图可以看到，整套结构包含缸体、缸盖、曲轴总成、活塞连杆组件、凸轮轴配气机构、气门组件、正时传动部件、进排气歧管、油底壳、空气过滤单元、管路附件等全套零部件，每个零件的装配位置、连接关系都在爆炸视图中做了清晰的对应标注，能直观呈现各部件的装配层级与配合边界。设计层面，V形夹角的设定经过匹配，能平衡一阶、二阶振动特性，让运转过程中的动平衡表现更优，减少额外的平衡轴配置需求，降低整机结构复杂度；曲轴的曲柄销按照V形缸体的排布角度做对应偏移，保证两列气缸的点火顺序交替顺畅，动力输出无明显间断；活塞组件与缸筒的配合间隙、活塞环的排布位置都符合内燃机的常规设计规范，配气机构采用顶置凸轮轴布局，通过凸轮轴的旋转驱动气门按配气相位定时开闭，完成进排气循环，凸轮衬套、气门弹簧、摇臂等部件的位置排布紧凑，尽可能压缩缸盖部分的整体高度，控制整机的竖向安装尺寸。进排气系统分别布置在V形缸体的两侧空间，进气侧预留空气滤清器、涡轮单元的安装位置，排气侧对接排气歧管，可顺畅引导燃烧后的废气排出；外部的软管、皮带轮等附件分别对应冷却管路、附件驱动皮带的安装位，皮带轮的排布位置对齐曲轴前端的动力输出端，可通过单根皮带驱动发电机、冷却水泵等附属部件。油底壳布置在缸体最下方，用于储存润滑机油，配合缸体内的油道完成各运动副的压力润滑；缸盖上方设置气门室盖，密封配气机构同时预留机油加注、曲轴箱通风的接口。整套结构的安装边界充分考虑了乘用车机舱的常见空间限制，各外接接口的位置、朝向都适配常规车型的管路走向，可直接作为动力总成选型参考、结构教学演示、逆向设计参考的三维依据，帮助结构设计人员快速理解V6动力单元的组成逻辑，在做整车动力匹配、零部件改型设计时快速定位各部件的干涉边界，减少前期方案验证的时间成本。
