钣金结构推拉门生产单元设备

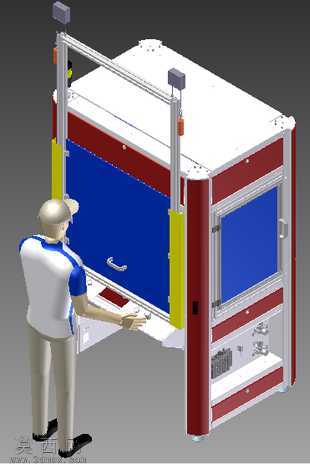

本作品为基于钣金生产场景设计的概念推拉门生产单元三维模型，整体采用模块化三维建模思路完成搭建，建模过程中严格遵循钣金加工工艺规范，对各钣金构件的折弯余量、拼接公差、安装孔位都做了精准参数化设定，确保模型可直接对接生产下料环节。模型主体框架采用标准铝型材与钣金折弯件组合搭建，外防护钣金件分别赋予红、白、蓝三色哑光喷塑材质，两侧安全防护立柱搭配黄色警示材质的安全光栅安装位，顶部预留三色报警灯、传感器的安装接口，结构布局完全贴合生产单元人机交互逻辑。推拉门结构采用内嵌式滑轨设计，建模时对滑轨的滑动行程、门体开合限位、把手安装位置都做了运动仿真校验，确保门体开合顺畅无干涉，下部预留抽拉式物料托盘结构，方便操作人员取放加工工件。设备侧部预留电气安装仓空间，对走线槽、电气元件安装板的位置做了合理规划，整体结构兼顾防护安全性与操作便捷性。渲染阶段采用工业场景写实渲染方案，搭配标准操作人员人体模型做尺寸参照，直观呈现设备的实际占地尺寸与操作高度，材质表现上区分了钣金喷塑面、铝型材阳极氧化面、安全防护件的工程塑料质感，光影效果贴合车间真实照明环境，完整还原了生产单元的真实外观形态与结构细节，可用于生产方案评审、车间布局规划、设备结构教学等场景。
