基于Ilogic的管道内容中心自动化处理设计

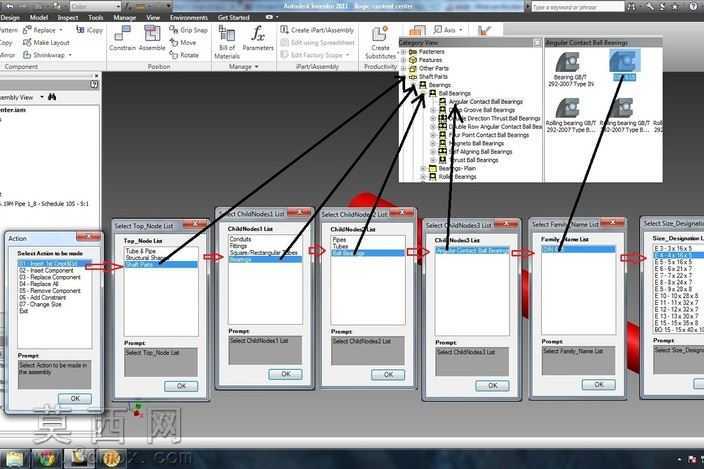

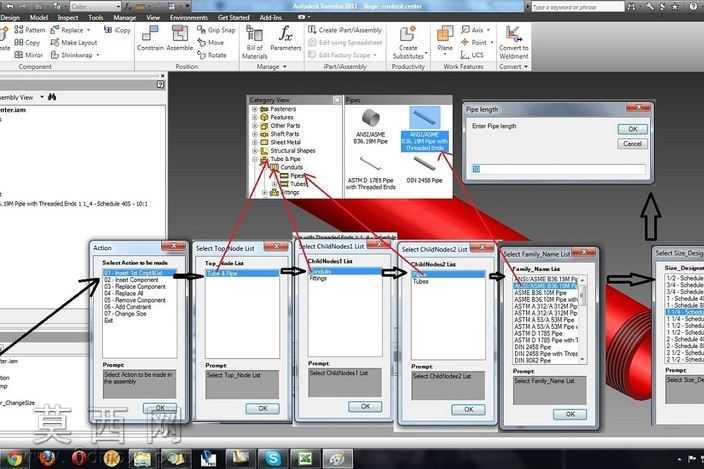

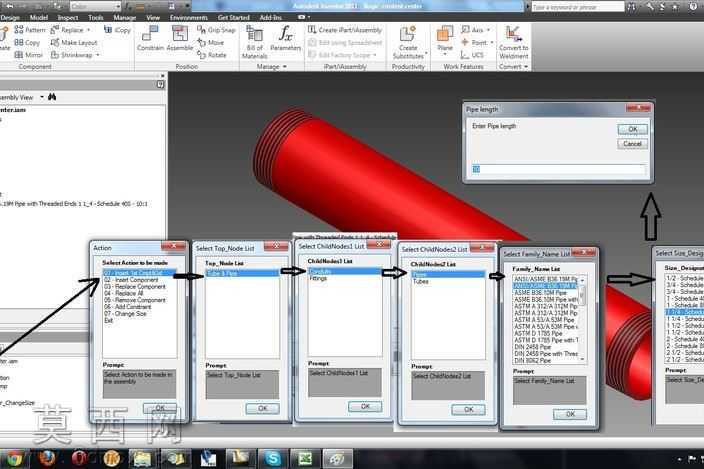

本设计依托三维建模环境搭建Ilogic驱动的内容中心处理框架，核心目标是实现管道类设计资源的自动化调用、参数匹配与流程化插入，解决传统手动调取标准件、逐一核对参数、重复执行插入操作带来的效率低下、参数错配问题。整个设计过程围绕管道组件的选型逻辑展开，首先梳理了管道设计全流程中涉及的标准件层级，从管材类型、管径规格、连接形式到配套附件，建立了分层级的资源索引结构，将分散的标准模型资源整合到统一的内容中心库中，确保每一类组件都带有完整的参数属性，包括公称直径、壁厚、连接标准、材质属性等核心信息，为自动化逻辑的运行提供可靠的数据基础。在逻辑规则编写阶段，设计了多步递进的交互引导流程，第一步通过规则弹窗引导用户选择目标插入位置，自动识别装配环境中的首个组件作为定位基准，后续步骤依次引导用户选择管材类型、管径参数、连接方式，每一步选择都会自动过滤内容中心库中不符合当前参数条件的组件，避免无效选项干扰用户操作，同时自动完成组件的坐标匹配、约束添加，无需用户手动设置装配关系。为了适配不同设计场景的需求，逻辑规则中加入了参数校验机制，当用户选择的参数存在匹配冲突时，会自动弹出提示并给出推荐参数组合，减少设计失误。在界面交互设计上，将操作步骤通过可视化的流程窗口串联，每一步操作都有明确的提示指引，即使是初次使用的设计人员也能按照引导快速完成管道组件的调用与装配。整个框架还预留了扩展接口，后续可以根据需求添加更多管道附件类型、自定义参数规则，适配不同行业的管道设计标准。在模型资源的处理上，所有纳入内容中心的模型都统一了坐标原点、装配基准面，确保自动插入时能够精准对齐，同时对模型的显示精度做了分级设置，在装配预览阶段采用轻量化显示提升运行流畅度，在最终出图阶段自动切换为高精度模型保证工程图的准确性。通过这套Ilogic驱动的内容中心设计，能够将原本需要十几分钟的手动管道组件调取装配工作压缩到一分钟内完成，同时大幅降低参数错配、约束错误的概率，有效提升管道类三维设计的整体效率，也为企业内部标准件库的规范化、自动化应用提供了可复用的实现思路。
