基于iLogic的ipart与imate参数化设计方案

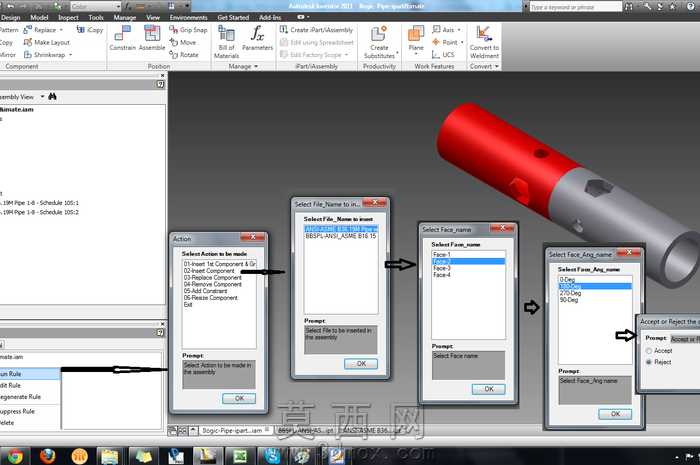

本设计围绕Autodesk Inventor平台下iLogic功能对ipart与imate的协同处理展开，通过三维建模逻辑的深度定制，实现参数化组件的高效管控。建模过程中首先搭建轴类基础零件的三维实体，采用分段式结构设计，红色功能段与灰色装配段分别设置独立的参数驱动维度，通过iLogic规则嵌入实现零件尺寸的批量适配。在交互逻辑搭建上，设计了多步骤弹窗式参数选择流程，第一步弹窗列出可选的组件适配规则，用户选定后自动跳转至文件匹配界面，系统自动筛选对应ipart配置文件，后续依次弹出参数确认、约束类型选择窗口，每一步操作都通过iLogic代码关联底层模型参数，无需手动修改特征尺寸。为解决imate在自定义组件值传递中的适配问题，设计中专门创建了虚拟平面作为参数传递的中间载体，通过虚拟平面的位置、角度参数映射imate约束的自由度，确保ipart切换时约束关系不会失效。针对角度类imate约束的处理，专门添加了“09-Change_Angle”选择项，基于外部论坛的成熟逻辑方案优化参数输入端口，用户可直接在弹窗中输入目标角度值，系统自动计算虚拟平面的旋转矩阵，同步更新所有关联ipart的装配姿态。材质配置上，轴类零件的不同功能段分别赋予金属哑光与工程塑料材质，渲染时采用软件内置的工业环境光，突出零件的结构分界与装配关系，所有弹窗界面的控件布局都经过适配调整，确保参数选择时的视觉引导清晰，操作步骤的箭头标识明确指向下一步操作区域，降低用户的操作门槛。设计过程中针对现存的参数刷新bug做了容错处理，当自定义值修改后自动触发模型全特征重建，确保ipart的配置列参数与imate约束值同步更新，避免出现装配错位、参数丢失的问题，整套逻辑框架可直接复用至同类参数化装配设计场景，大幅提升系列化零件的设计效率。
