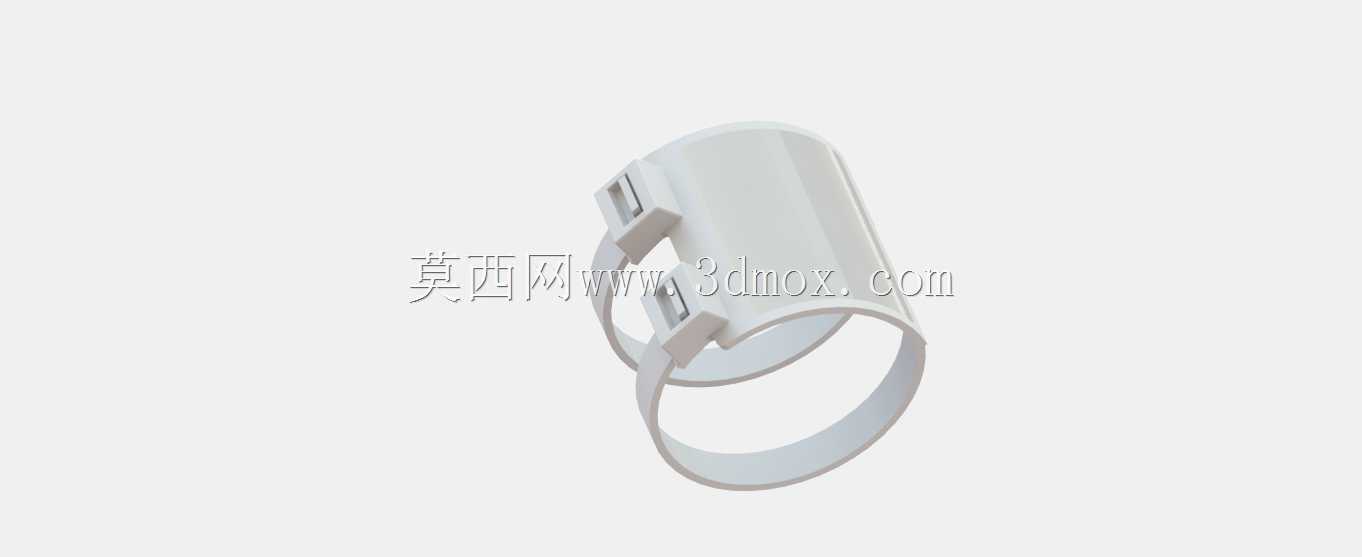

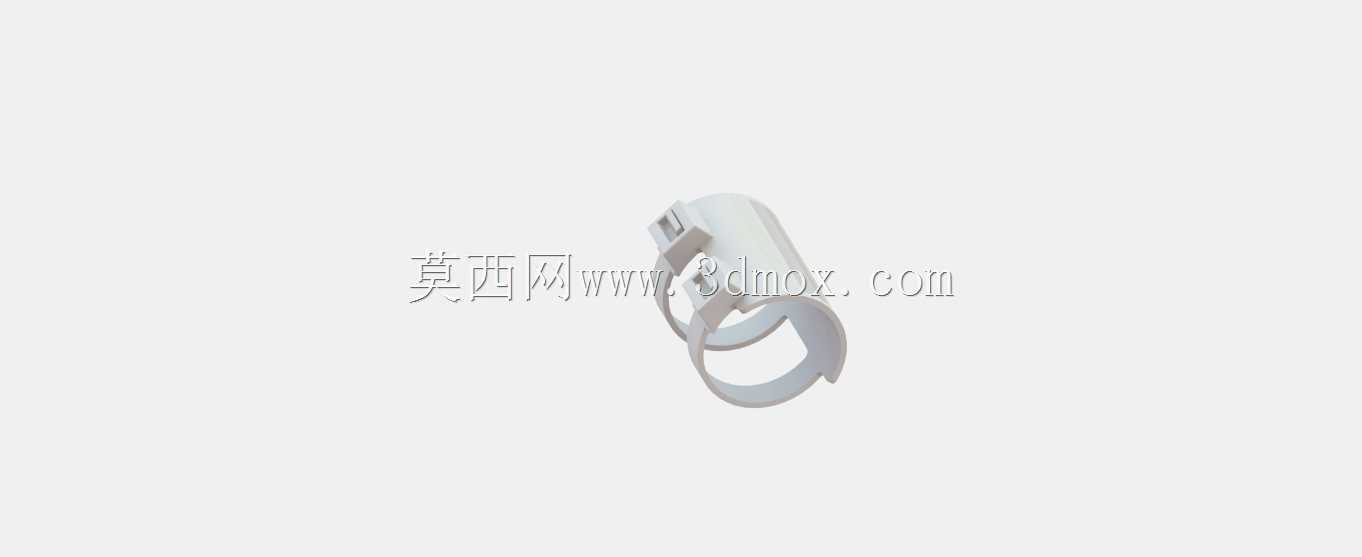

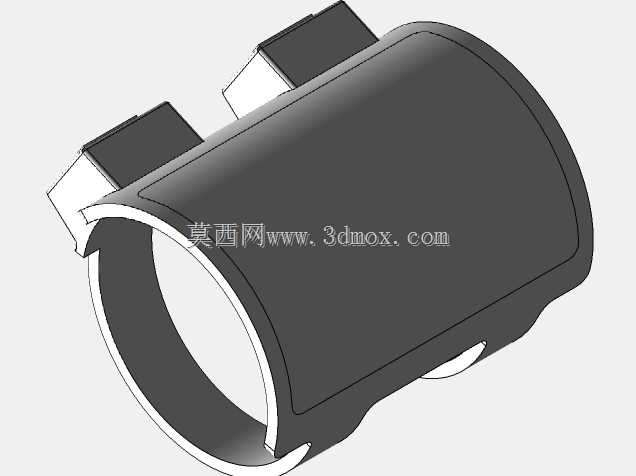

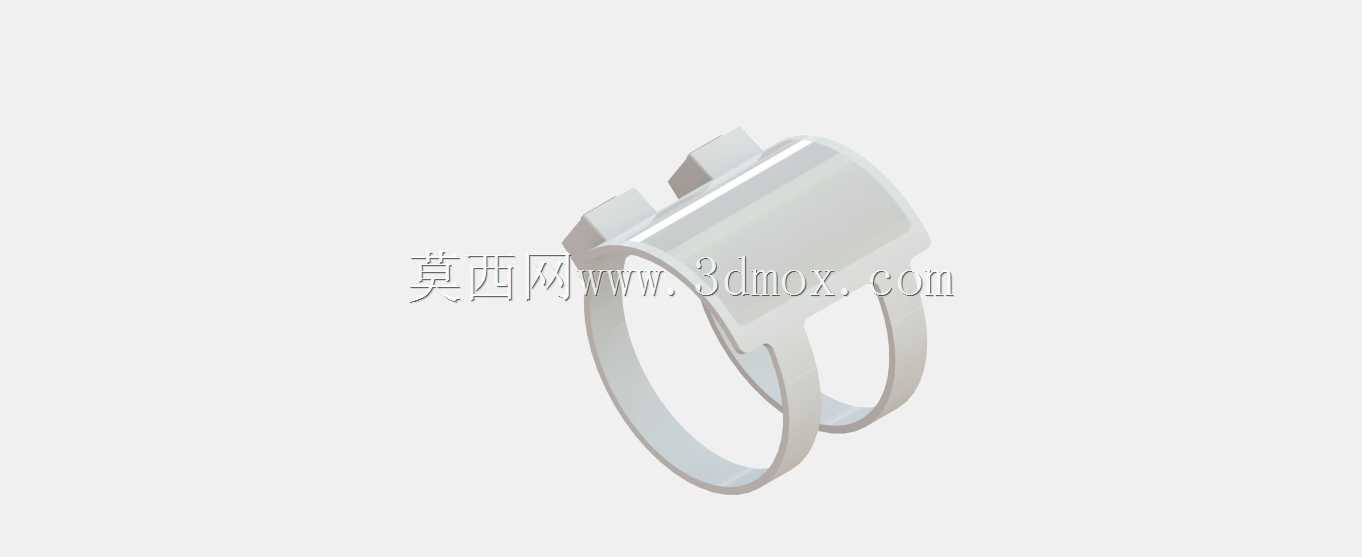

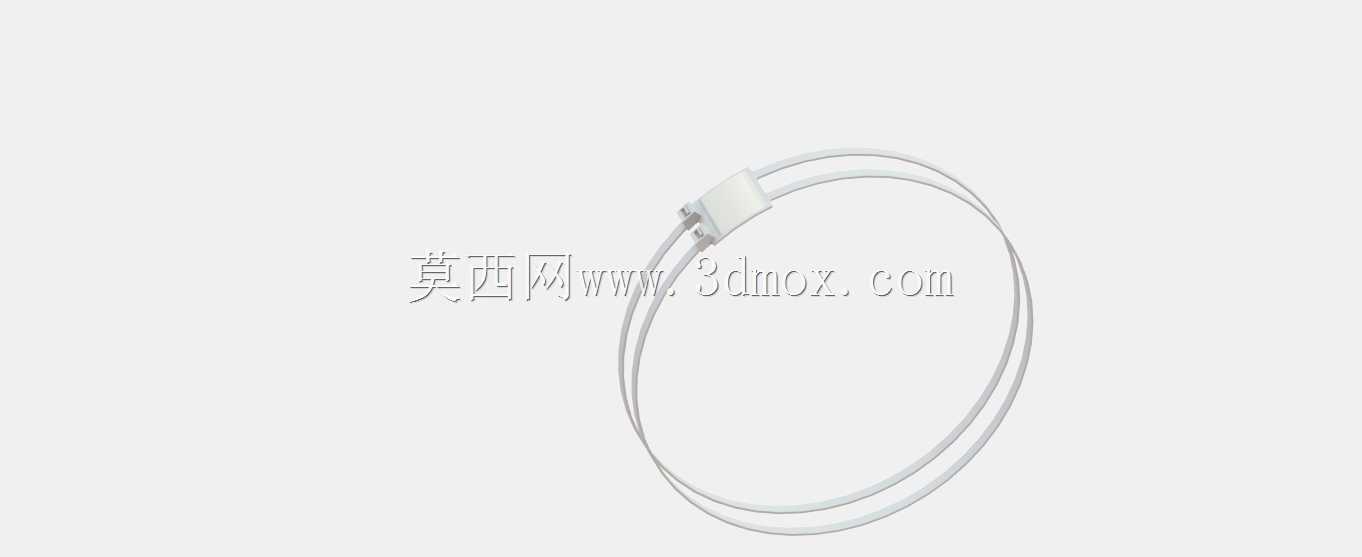

可调径带标识位线缆束紧固定扎带结构

在电气柜布线、设备线束整理、通信机房走线等工程场景中，线缆的有序束紧与标识区分一直是布线施工、后期运维环节的核心需求，普通无标识位的扎带在完成束线后，往往需要额外缠绕标签或套设标识管，不仅增加施工工序，在长期使用中标签还容易出现脱落、字迹模糊的问题，给后期线路排查、故障检修带来不必要的阻碍。这款带标签安装位的可调扎带，在结构设计上整合了束紧功能与标识承载功能，无需额外搭配标识配件，束线完成后即可直接在预留的标签位粘贴或嵌入线路标识，大幅简化布线施工的流程。扎带的束紧环采用可调径设计，最小适配束紧直径为20毫米，最大可适配65毫米直径的线束，能够覆盖从多股控制线缆束、单根大直径动力电缆到小型气管、水管的束紧需求，适配场景覆盖工业电气布线、设备内部走线、户外通信线路整理等多个工程领域。设计过程中，扎带的带身采用了等间距止退齿结构，与锁止块配合实现单向锁止，束紧后不会出现松脱打滑的问题，标签位设置在扎带锁止端的外侧平面，该位置在线束束紧后始终处于朝外的可视角度，方便运维人员快速识别对应线路的功能与走向，无需翻找被压在线束内侧的标识。扎带的整体外形采用圆弧过渡设计，没有尖锐棱角，在安装过程中不会划伤线缆外绝缘层，也不会对施工人员造成剐蹭伤害，锁止端的结构做了加厚处理，能够承受更大的束紧拉力，在固定大直径、重量较大的动力电缆时也不会出现锁止端断裂的问题。安装时无需额外工具，只需将带身穿过锁止孔，拉紧到适配线束直径的位置即可完成固定，标签位的平面尺寸经过优化，能够容纳常规尺寸的线缆标签，标识内容清晰可见，即使在狭窄的布线空间内也能快速识别线路信息。针对户外使用场景，扎带的结构设计预留了一定的形变余量，在高低温环境下不会因为材料热胀冷缩出现过度松脱或绷断的问题，束紧后的扎带与线缆外壁贴合均匀，不会出现局部应力集中压损线缆绝缘层的情况，能够长期稳定维持线束的规整状态，减少后期运维过程中重新整理线束的工作量。在多线束并行排布的场景中，使用这款扎带可以让每一束线缆的标识都处于统一的可视位置，大幅提升线路排布的整洁度与辨识度，相比普通扎带加外置标签的方案，整体施工效率能够得到明显提升，同时也避免了外置标签脱落带来的线路识别风险。
