滑动门顶部吊挂导轨与配套托架结构

　　这套吊挂式滑动导向组件，主要应用在室内推拉隔断、重型移门、工业设备防护移门、柜体滑动门的顶部吊挂导向场景，区别于底部承重的地轨结构，整套承重受力点全部布置在门体上方的安装基面，能完全规避地轨积灰、磕碰变形、地面凸起绊脚的常见问题，在洁净车间隔断、商用展示柜、家装隐形移门、重型仓储隔离门场景中适配性极强。

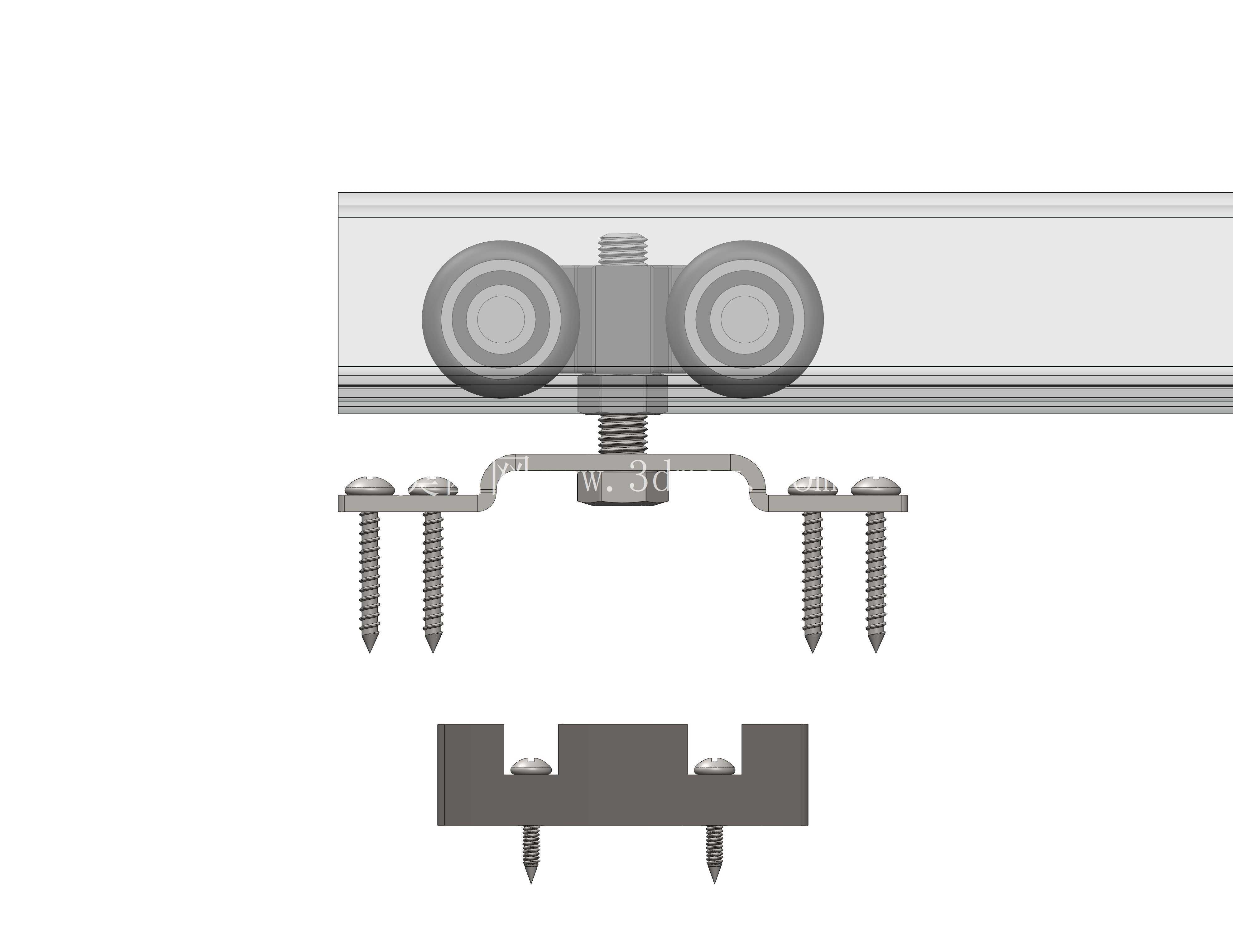

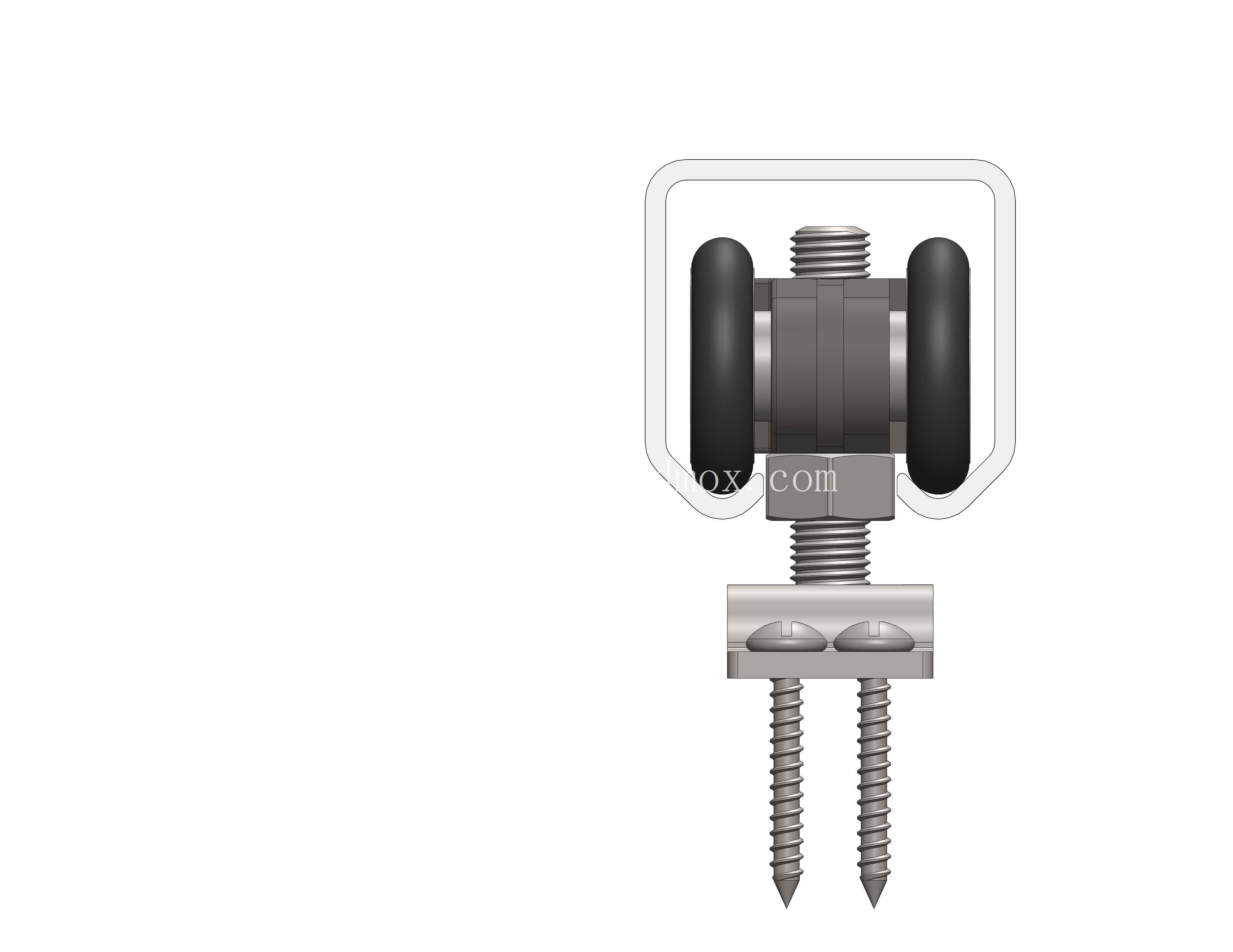

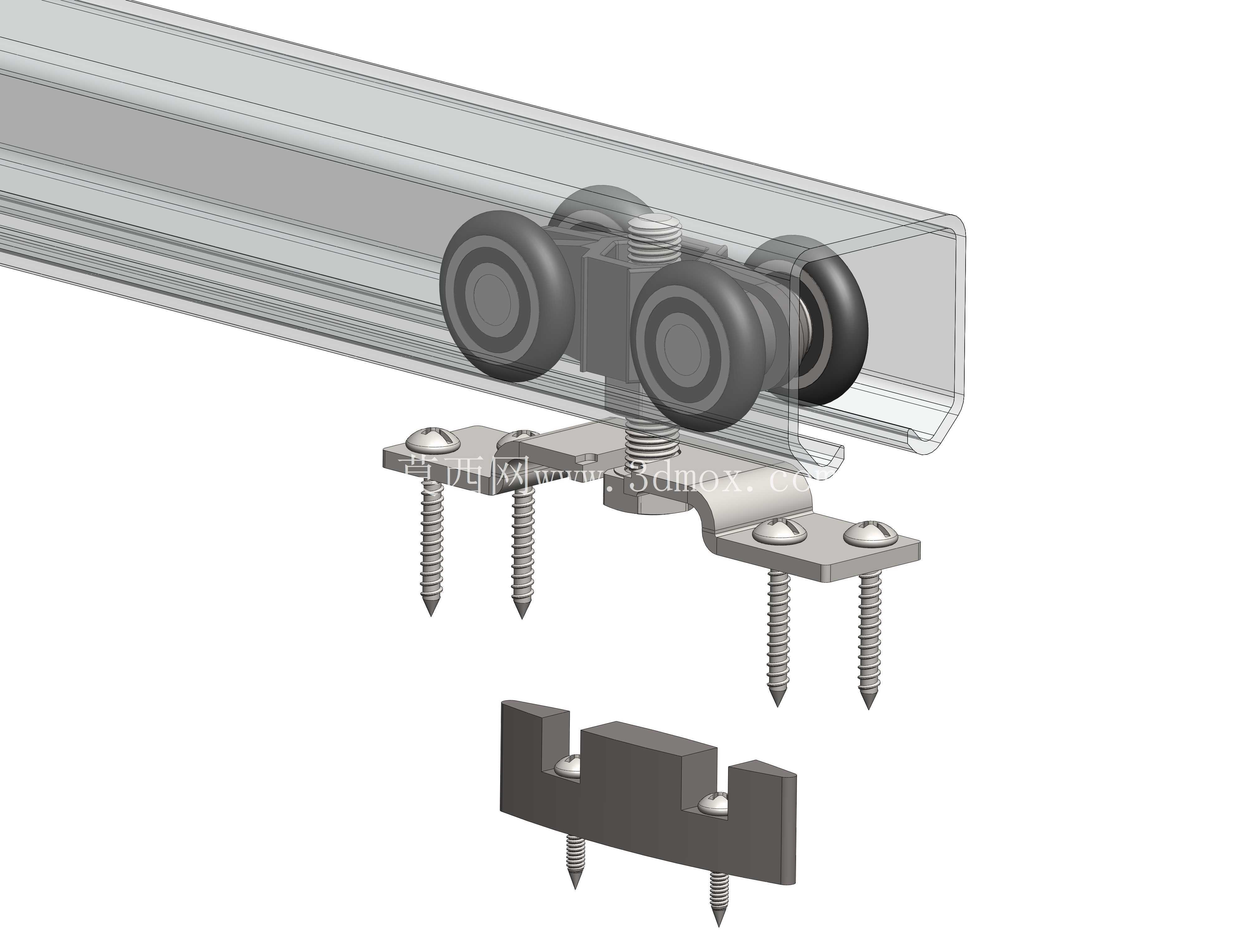

　　从实际功能逻辑来看，整套组件分为导轨、吊挂滚轮组、连接托架、墙面固定座四个核心部分：上方的长条形导轨为冷拉成型的C型槽结构，槽道内部做了圆弧过渡处理，滚轮在槽内滚动时不会出现硬边卡滞，槽道的开口宽度严格匹配滚轮轴的直径，既保证滚轮轴能顺畅沿槽道滑动，又能限制滚轮的横向窜动量，避免门体滑动时出现左右晃动。吊挂滚轮组采用双轮并排布置，两个滚轮的外圆做了聚氨酯包胶处理，滚动过程中能有效降低金属接触的异响，同时双轮结构相比单轮设计，能将单点承重分散到两个接触点，单组吊挂的额定承重可以覆盖80kg级别的门体，对应参考的Ducasse DN 80 SR规格参数，完全能满足常规实木门、钢化玻璃门、钢制防护门的承重需求。

　　连接托架是衔接滚轮组与门体的核心受力件，整体采用冲压折弯成型的Z型结构，上方通过调节螺栓与滚轮组的轴座连接，螺栓上配套的锁紧螺母可以实现门体高度的微调，安装时不需要反复拆卸门体，只需要转动调节螺母就能修正门体的水平度，抵消安装基面的施工误差。托架下方的安装面预留了四个自攻螺丝安装孔，孔位做了沉头处理，螺丝锁紧后头部不会突出托架表面，避免门体滑动时螺丝与其他部件产生干涉。下方配套的门体顶部固定座，直接通过自攻螺丝固定在门体的上端面，固定座上的凸起卡扣刚好卡入托架下方的定位槽内，安装时只需要将门体抬起对准卡槽推入，就能完成门体与吊挂组件的衔接，不需要在门体侧面打孔，大幅降低现场安装的施工难度。

　　从设计思路上看，整套结构优先考虑了安装容错性与后期维护便捷性：导轨的固定孔采用长圆孔设计，安装时可以根据现场的墙面龙骨位置微调固定点，不需要严格按照预设孔位打孔；滚轮组的轴座采用可拆卸结构，后期如果滚轮出现磨损，只需要拆下轴座的侧盖就能更换滚轮，不需要整体拆卸整条导轨。在安装边界尺寸上，导轨的截面高度控制在28mm，安装完成后导轨下沿与门体上沿的预留间隙只需要12mm就能满足滑动需求，不会在门体上方留下过大的缝隙，兼顾了美观性与密封需求；托架的横向宽度为65mm，两个安装孔的中心距为48mm，适配市面上绝大多数40-50mm厚度的门体安装；自攻螺丝选用的是ST4.2规格的沉头自攻钉，拧入木质门体的深度不小于20mm就能达到额定承重要求，如果是钢制门体安装，只需要更换为对应规格的钻尾螺丝即可，不需要改动托架本身的孔位设计。

　　实际使用过程中，这套结构的滑动阻力控制在15N以内，成年人单手握持门体把手就能轻松推动100kg以内的门体，双滚轮的设计让门体在滑动到导轨任意位置时都能保持水平，不会出现单点承重导致的门体下垂问题；导轨两端可以配套加装限位挡块，挡块上的缓冲胶垫能吸收门体滑动到端点时的冲击力，避免硬碰撞产生的噪音与结构变形。针对不同的安装场景，导轨可以根据门洞宽度任意裁切，裁切后只需要打磨掉切口处的毛刺就能正常组装，不需要额外做表面处理，适配性覆盖从0.8m宽的小型柜体门到2.4m宽的房间隔断门的全场景需求。
