沃尔泰克47286户外壁装照明灯具结构

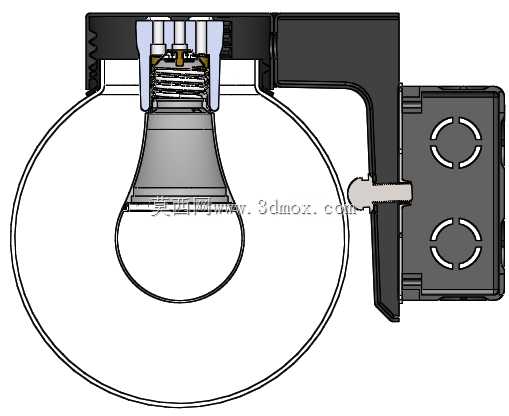

　　这款壁装照明结构的设计，最初是针对户外建筑外墙、庭院廊道、工业厂区外围巡检通道的夜间照明需求做的适配，区别于常规吸顶或吊装灯具，它的安装基准完全依托垂直墙面，不需要额外占用地面或顶部走线空间，在老旧厂区外墙改造、户外商业街区立面亮化这类场景里，能大幅降低布线施工的改造成本。从结构剖面能看到，灯体的核心连接部分采用了弹簧压接式的灯座结构，这种设计不是为了追求快装噱头，而是考虑到户外高空作业时，安装人员单手就能完成光源的卡接固定，不需要在墙面上长时间托举灯体拧动螺丝，能有效降低高空作业的操作风险，弹簧的预紧力经过调校，既能保证灯头与供电触点的可靠接触，也能在灯具受到外部风压震动、轻微外力碰撞时，不会出现光源松脱断电的问题。

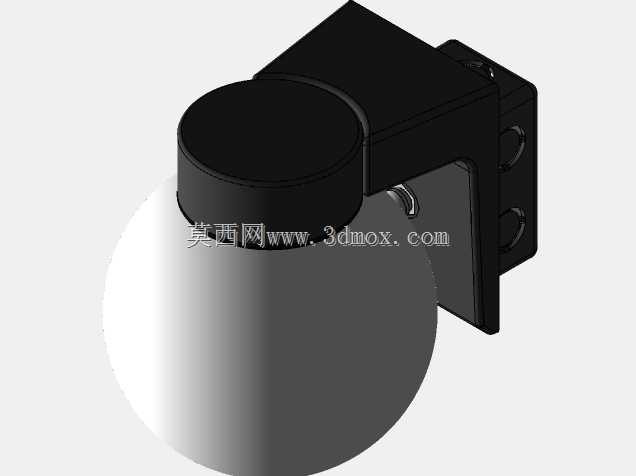

　　灯体的安装支架采用L型折弯结构，支架与墙面贴合的安装面预留了两个对称的腰型孔，这两个孔位不是随意设置的，一方面是适配不同间距的墙面膨胀螺栓安装位，允许安装时有±5mm的位置调整量，抵消墙面打孔时的位置误差，另一方面腰型孔的朝向做了竖向设计，安装时可以先把膨胀螺栓打入墙面预紧，再把灯具支架挂到螺栓上调整水平角度，最后拧紧固定螺母，整个过程不需要全程托举整灯重量，单人就能完成安装作业。支架与灯头腔体的连接部分做了铰接式的限位结构，不是完全锁死的硬连接，安装完成后可以根据实际照明区域的需求，在0到90度范围内调整灯头的照射角度，调整到位后通过侧面的锁紧螺钉固定，不会因为长期户外风吹出现角度滑移。

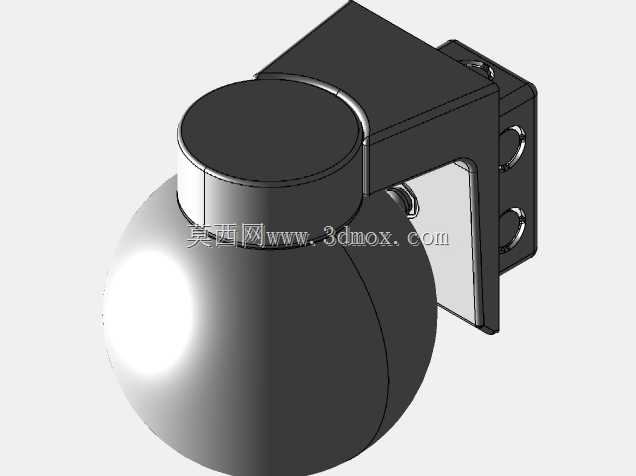

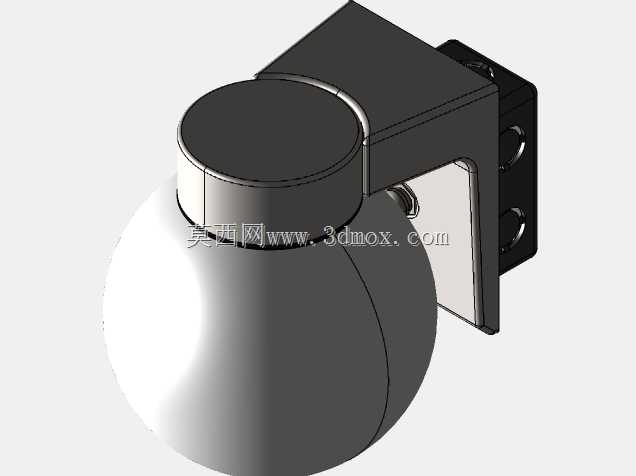

　　灯头的透光罩采用圆弧型全包结构，边缘与灯体腔体的连接位置做了阶梯式的止口设计，配合内部的密封胶条，能实现IP65级别的防护能力，雨水顺着圆弧罩面流下时不会顺着接缝渗入腔体内部，即使是暴雨天气下的侧向冲水，也不会影响内部电气元件的正常工作。腔体内部的灯座周围预留了足够的散热空间，区别于小体积密闭灯具的散热缺陷，这款结构的灯座背部与安装支架之间留了12mm的空气流通间隙，光源工作时产生的热量可以通过金属灯座传导到支架，再通过支架与墙面的接触面积散出，不会出现腔体积热导致光源寿命缩短的问题。

　　在实际选型适配时，需要注意安装墙面的承重能力，单灯整体重量控制在1.2kg以内，普通的砖混墙面、混凝土墙面用M6的膨胀螺栓就能满足固定要求，如果是安装在轻钢龙骨外墙或者彩钢板墙面，需要额外加装背板分散承重，避免长期震动导致安装孔开裂。接线部分的进线孔设计在支架与墙面贴合的内侧，线缆从墙面穿出后直接进入灯体腔体，外部看不到明露的线缆，既避免了紫外线长期照射导致线缆外皮老化，也能防止人为拉扯造成的接线松脱。

　　从结构设计的细节来看，灯体所有的金属部件都做了喷塑防腐处理，紧固件采用304不锈钢材质，在沿海高盐雾区域、化工厂区外围这类腐蚀环境下，也不会出现短时间内生锈掉漆的问题。光源适配的是常规螺口灯头，不需要定制专用光源，后期维护时可以直接采购市售的同规格光源更换，不需要整灯拆解，维护成本很低。灯体的外轮廓做了无锐角处理，所有边缘位置都做了R3以上的圆角，安装在人员通行高度较低的位置时，不会因为磕碰造成人员划伤，符合户外公共区域设施的安全设计要求。
