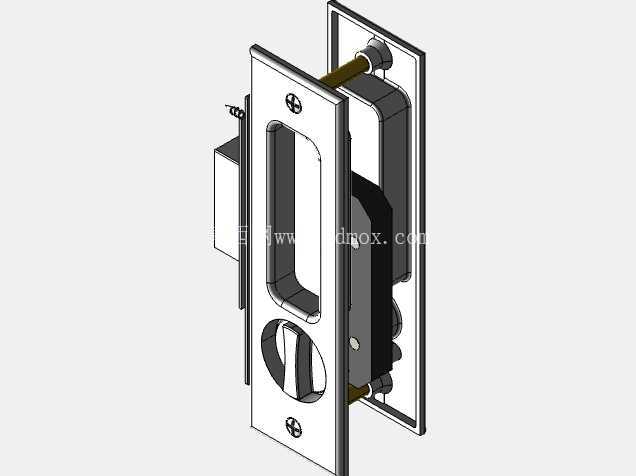

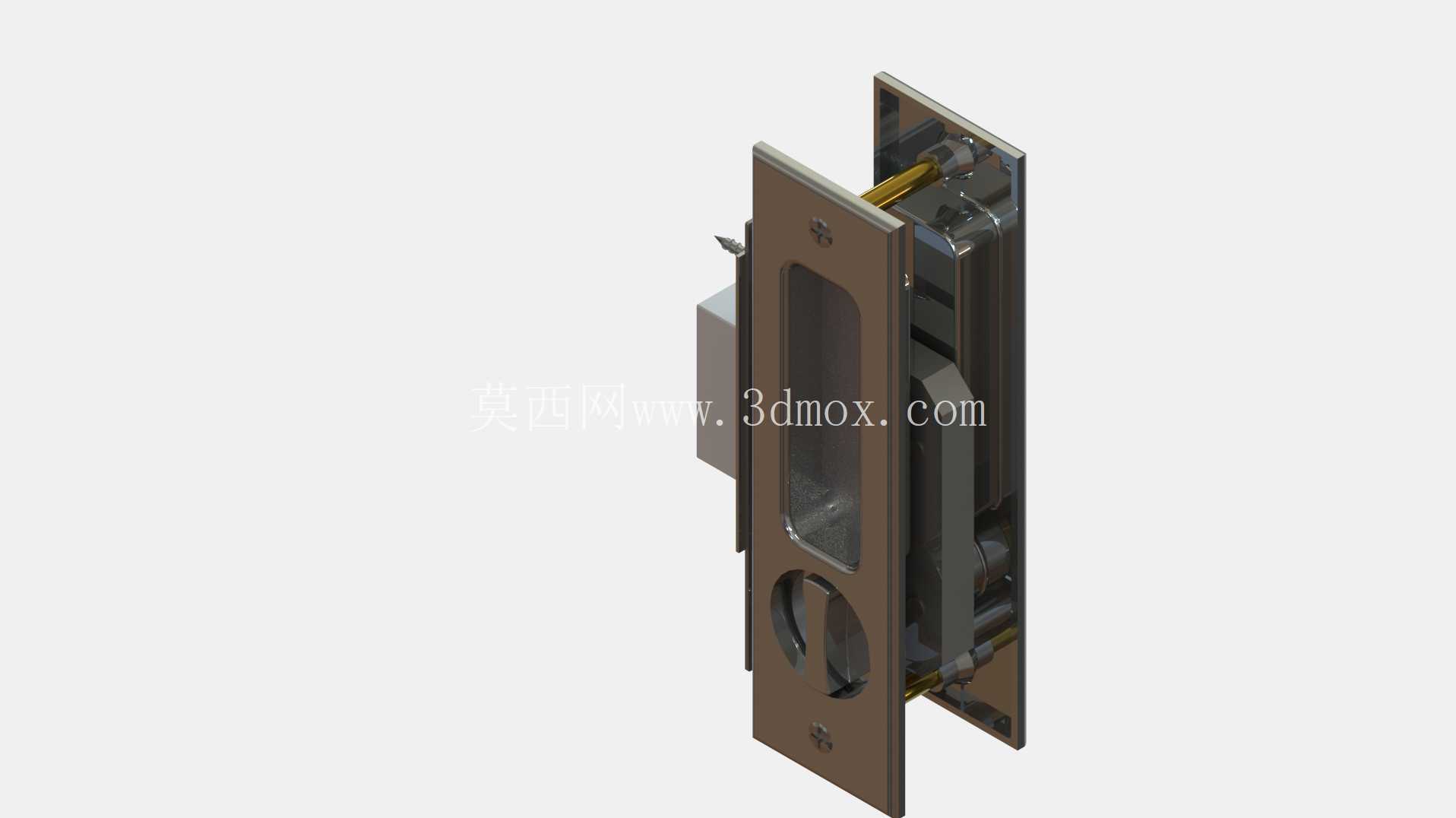

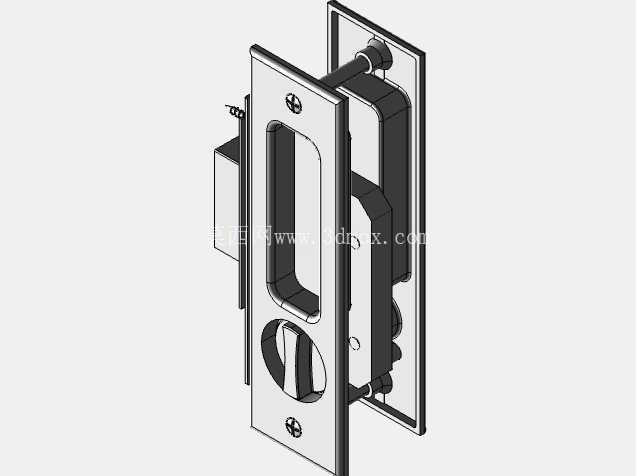

嵌入式推拉门专用滑动锁具结构设计

　　这款滑动门锁的结构设计完全围绕推拉门的安装使用场景展开，区别于普通平开门锁的外露式锁体结构，整体采用窄边嵌入式布局，适配市面上主流的铝合金、木质推拉移门的型材腔体安装需求，在办公空间玻璃隔断、家装阳台推拉门、商用展示柜移门、车间设备防护推拉门等场景中都能适配安装，不会出现锁体外凸勾挂衣物、磕碰通行人员的问题。从实际使用功能来看，这款锁具整合了推拉门的启闭锁定与拉手功能，无需在门体上额外开槽安装独立拉手，锁体正面的内嵌式抠手位做了圆弧过渡处理，手指抠入时不会出现锐边割手的问题，锁定机构采用斜舌联动结构，门体推合到位时斜舌受门框锁扣挤压自动回缩，到位后自动弹出卡入锁扣位实现闭合锁定，室内侧可通过旋钮控制锁舌的伸缩实现反锁，

　　室外侧在未反锁状态下可直接抠动拉手带动门体滑动，反锁后室外无法直接开启，完全满足推拉门的日常启闭与隐私防护需求。设计过程中优先考虑了安装适配性，锁体整体厚度控制在适配常规推拉门型材腔体的尺寸范围内，安装时仅需在门体侧边开出对应尺寸的嵌装槽，将锁体嵌入后通过侧边的紧固螺丝与门体型材固定，门框侧仅需安装对应尺寸的锁扣片即可，不需要对门体结构做大规模改动，替换原有老旧推拉门锁时也能匹配多数常规开孔尺寸，降低现场安装的改造成本。锁体内部的传动结构做了冗余强度设计，锁舌与联动拨片均采用耐磨金属材质，长期反复启闭不会出现结构变形导致的卡滞问题，锁舌的伸缩行程经过反复校核，既保证锁定状态下有足够的啮合深度，避免门体受外力晃动时锁舌脱出，

　　也不会因为行程过大导致开锁时需要抠动拉手的幅度过大影响操作手感。锁体的外露面板做了平整化处理，安装完成后面板与门体表面基本齐平，推拉门在滑动过程中不会因为锁体外凸与门框侧边产生剐蹭，面板表面的处理工艺适配多数家装与商用场景的门体配色，不会出现过于突兀的视觉效果。从安装边界来看，这款锁具适配的门体厚度覆盖常规推拉门的厚度区间，针对不同厚度的门体可以通过调整锁扣片的安装位置来保证锁舌与锁扣的啮合精度，安装时仅需保证锁体嵌装槽的开孔位置与门框锁扣的位置对正，不需要额外复杂的调校，普通的门窗安装人员按照开孔指引即可完成装配。锁体内部的传动部件做了防尘结构设计，推拉门长期使用过程中落入的灰尘不会轻易进入传动腔体内，减少后期维护清理的频率，

　　联动部位的间隙经过严格控制，启闭过程中不会出现明显的旷量，抠动拉手时的手感紧实不松散，锁定状态下门体不会出现明显的晃动间隙。在结构建模过程中，所有配合面的公差都按照五金件的常规加工精度做了预留，锁体外壳与内部传动件的配合间隙控制在合理范围内，既保证生产装配时可以顺利组装，也不会因为间隙过大导致使用过程中出现异响。针对推拉门使用过程中可能出现的门体下沉问题，锁舌的啮合面做了一定的导向斜角设计，即使门体出现小幅下沉，锁舌也能顺利卡入锁扣内，不会出现门体关不上、锁舌卡滞的问题，大幅降低后期使用过程中的故障概率。
