压铸件成型用注塑模具结构设计

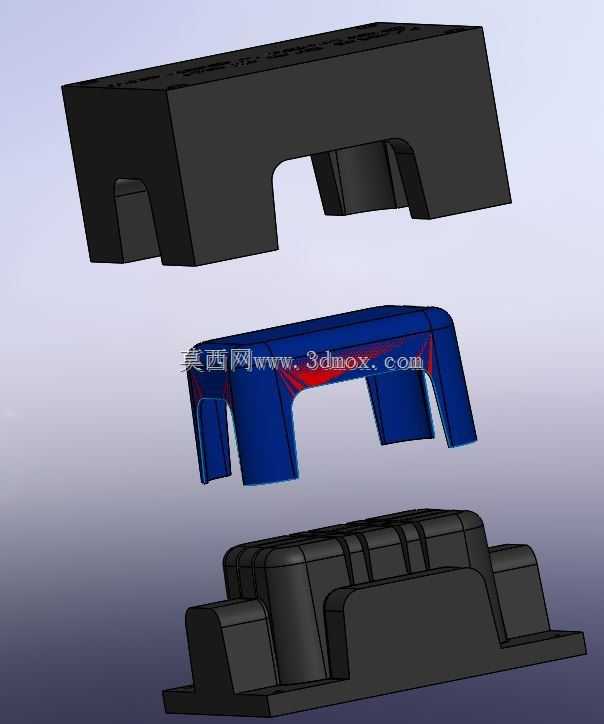

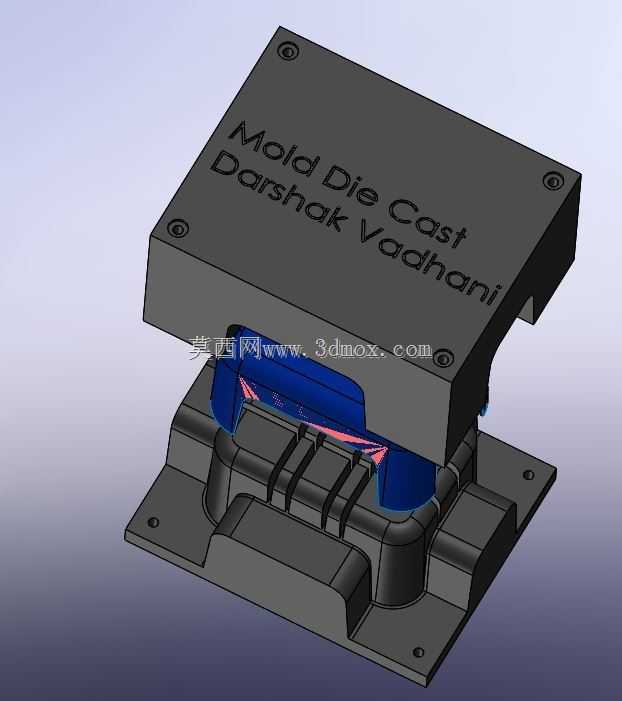

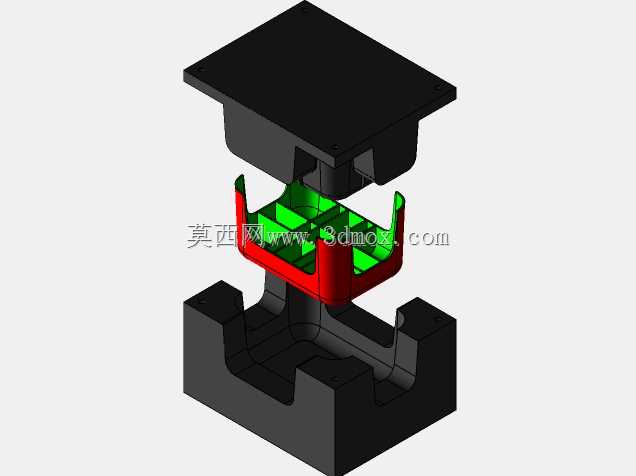

这套模具结构主要面向小型压铸件的批量注塑成型生产场景，在消费电子结构件、小型家电配件、汽车内饰非承重卡扣类零件的生产线上适配性较强，可直接安装在对应吨位的立式注塑机上完成连续生产作业。从结构逻辑来看，整套模具采用标准两板模开模逻辑，上下模架通过四角的导柱导套完成合模定位，定位公差控制在0.02mm以内，避免合模错位导致的铸件飞边、缺料问题。上模部分集成了浇注流道与型腔内压印结构，设计时借助包覆成型工艺在模架上表面直接压印标识内容，省去了后续模架激光打标的工序，也能避免生产过程中标识被油污、磨损遮挡的问题。下模部分对应铸件的型腔结构做了分体式镶件设计，针对铸件上的多道加强筋结构，镶件单独采用抛光处理，筋位脱模斜度设置为1.5度，既保证成型后铸件表面无拉伤痕迹，也能在开模时让铸件稳定留于下模，配合顶出机构完成自动脱模。安装边界方面，模架整体采用方形对称结构，四角预留的安装沉孔与常规120吨立式注塑机的工作台安装孔位完全匹配，上下模合模后的总高度符合对应设备的最大开模行程要求，不需要额外加装垫高块即可完成上机调试。浇注口采用侧浇口设计，位置选在铸件非外观面的侧边，浇口残留痕迹小，后续去除浇口的工序工作量低，适合外观要求较高的小型结构件生产。冷却水路围绕型腔做环形布置，水路距离型腔壁的距离控制在15mm左右，保证成型过程中型腔各区域温度均匀，减少铸件冷却不均导致的翘曲变形问题，成型周期可稳定控制在25秒以内，适配批量生产的效率要求。顶出机构采用均匀分布的圆顶针，顶针位置避开铸件的外观面与装配配合面，顶出行程设置为15mm，保证铸件可以完全脱离型腔，不会出现顶出卡滞、顶白的问题。整套结构在设计时充分考虑了生产现场的维护需求，所有易磨损的导套、顶针都采用标准件规格，现场更换不需要单独定制配件，减少停机维护的时间成本。
