双工位皮带线配套拾取放置执行机构

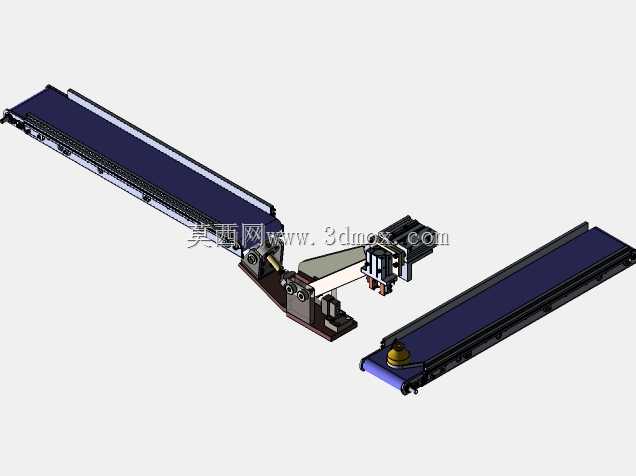

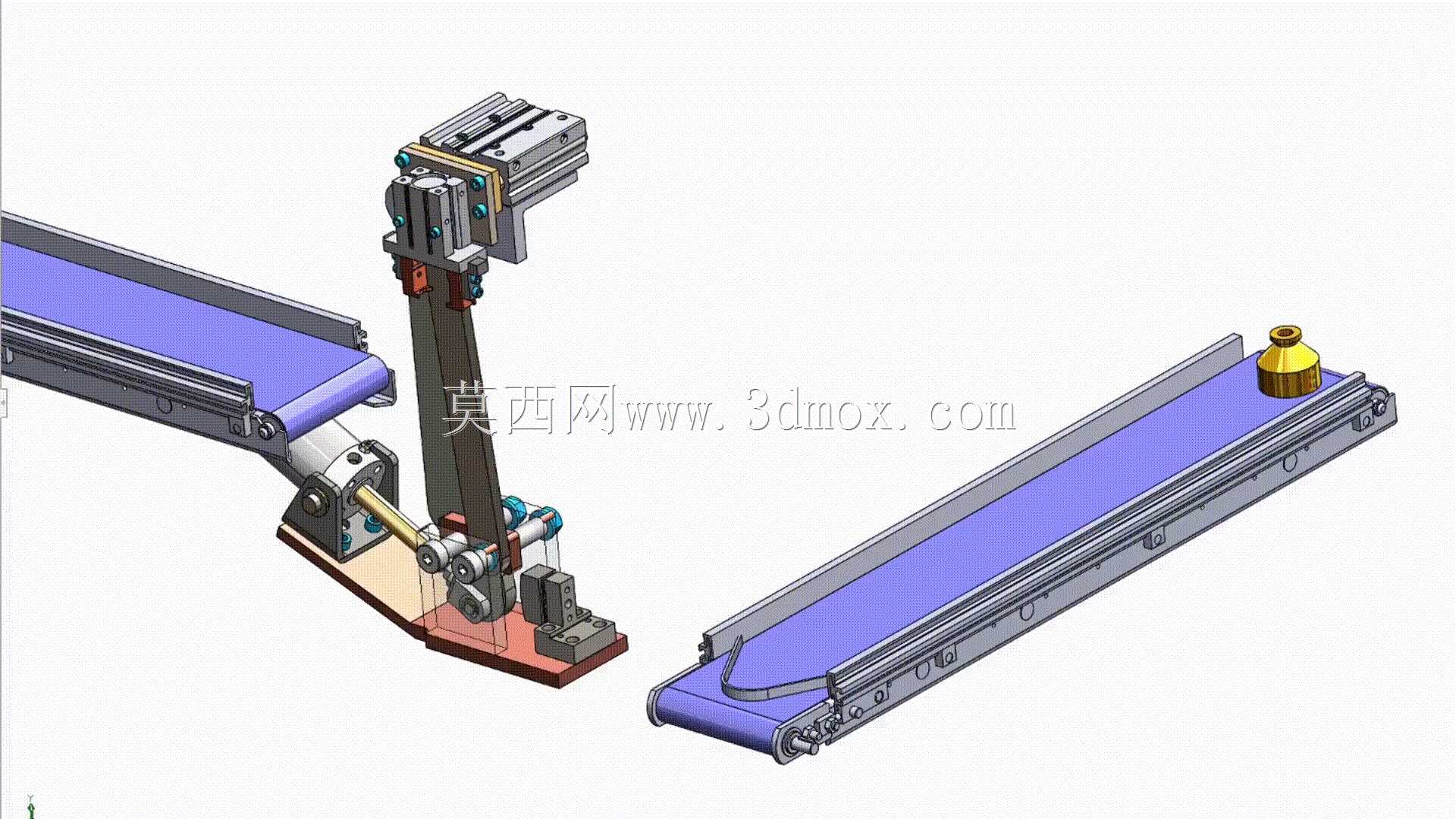

这套拾取放置执行机构主要适配轻工装配、电子零部件加工、小五金分拣产线的工位间物料转运需求，可直接对接两条平行布置的皮带输送线，完成工件从上游输送线到下游输送线的转移动作，替代人工完成重复性的上下料操作，降低产线人工重复劳作强度，提升工位间物料转运的节拍一致性。从结构设计来看，整套机构采用立式立柱作为承载主体，底部通过加工底座直接固定在产线机架的安装平面上，安装时需保证立柱垂直度误差控制在0.1mm/m以内，避免升降动作出现卡滞。执行端采用气动夹指作为拾取元件，搭配直线滑台实现竖直方向的升降行程，同时通过摆臂结构配合气缸驱动实现水平方向的角度摆动，刚好覆盖两条皮带线的工件拾取与放置点位，摆动角度经过校核，不会与皮带线的侧边护板产生运动干涉。设计过程中对运动边界做了充分校核，夹指闭合后的最小通过间隙与皮带线表面预留15mm安全距离，避免刮蹭输送皮带表面；摆臂的回转半径控制在320mm范围内，两条对接皮带线的中心距需匹配该回转半径设置，安装时可通过底座上的长圆孔微调机构整体位置，补偿机架加工带来的安装误差。机构的驱动全部采用标准气动元件，气源接口设置在立柱下部侧面，方便现场气路布线，所有运动副都预留了润滑注油点位，日常维护时无需拆解主体结构即可完成润滑保养。夹指的夹持行程可根据工件外形更换适配的夹爪块，无需改动主体安装结构，可兼容一定尺寸范围内的盘类、小型块类工件的转运需求。整套机构的动作逻辑通过常规气动回路即可实现，无需复杂的电控编程，接入产线的工件到位检测信号后即可自动完成拾取、提升、摆动、下降、放料、复位的整套循环动作，动作节拍稳定在单次循环2秒以内，可匹配大部分中低速输送产线的节拍要求。结构上没有采用复杂的定制加工件，大部分连接部件都采用标准型材与标准紧固件，加工成本可控，后期备件更换也可直接采购标准件，降低产线的维护成本。
