ULA支架灯轻量化安装固定结构件

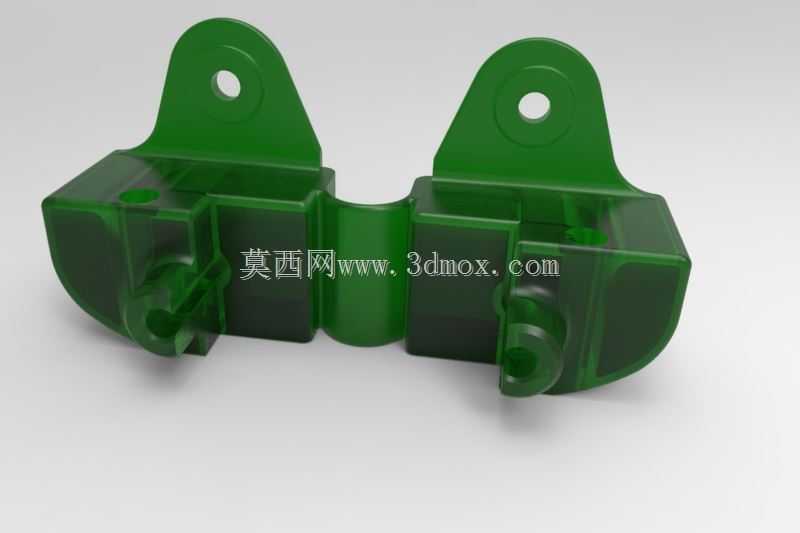

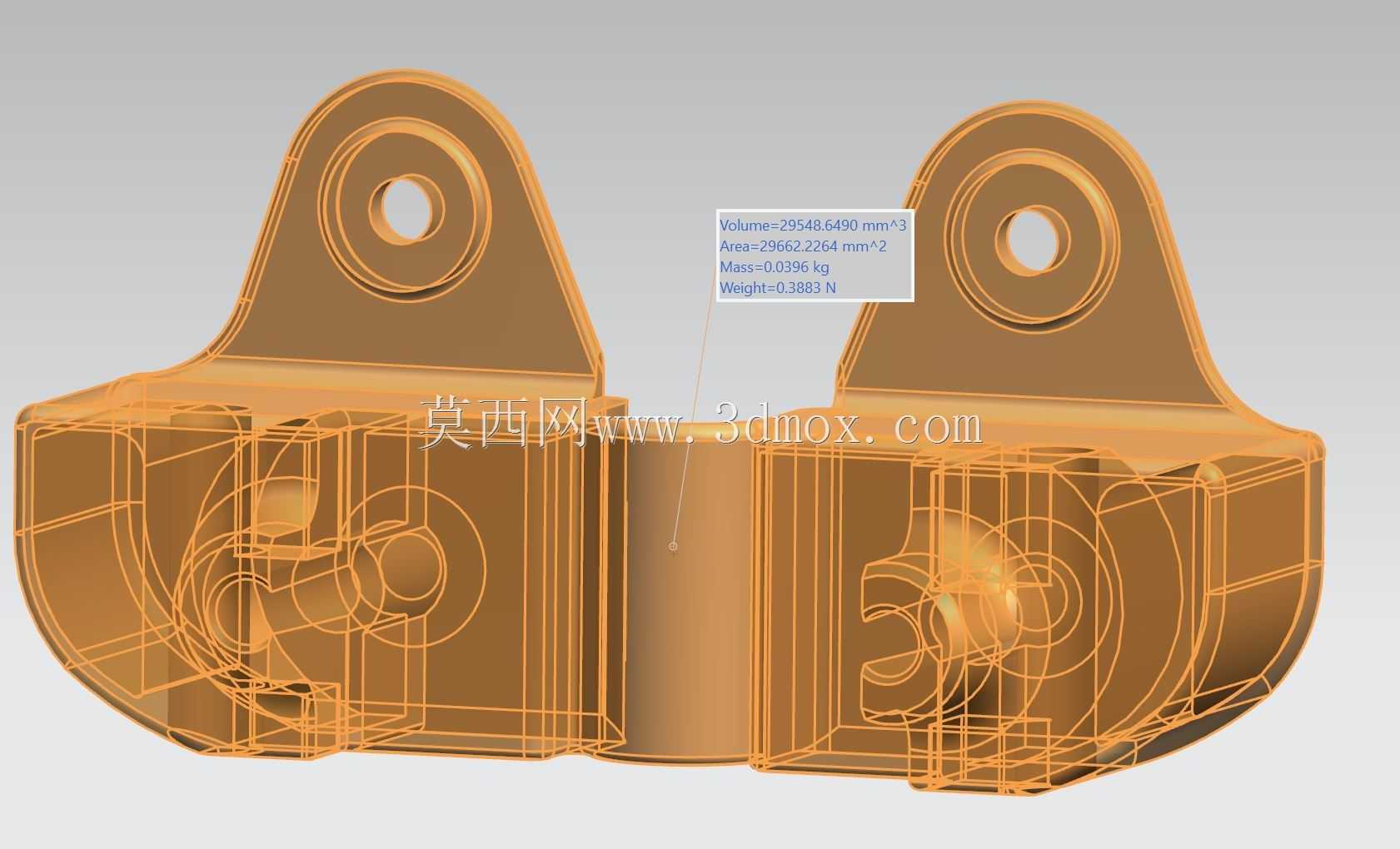

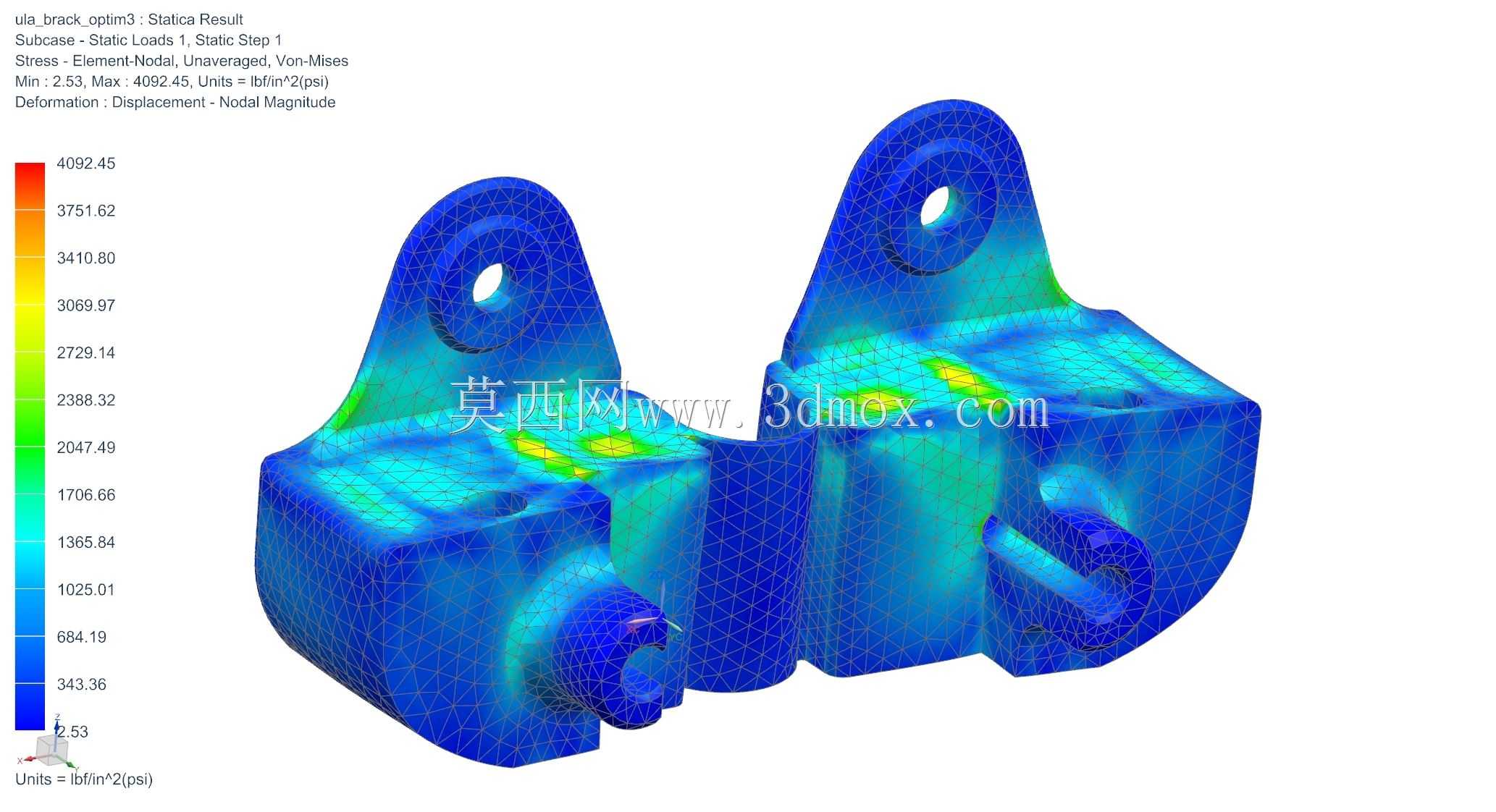

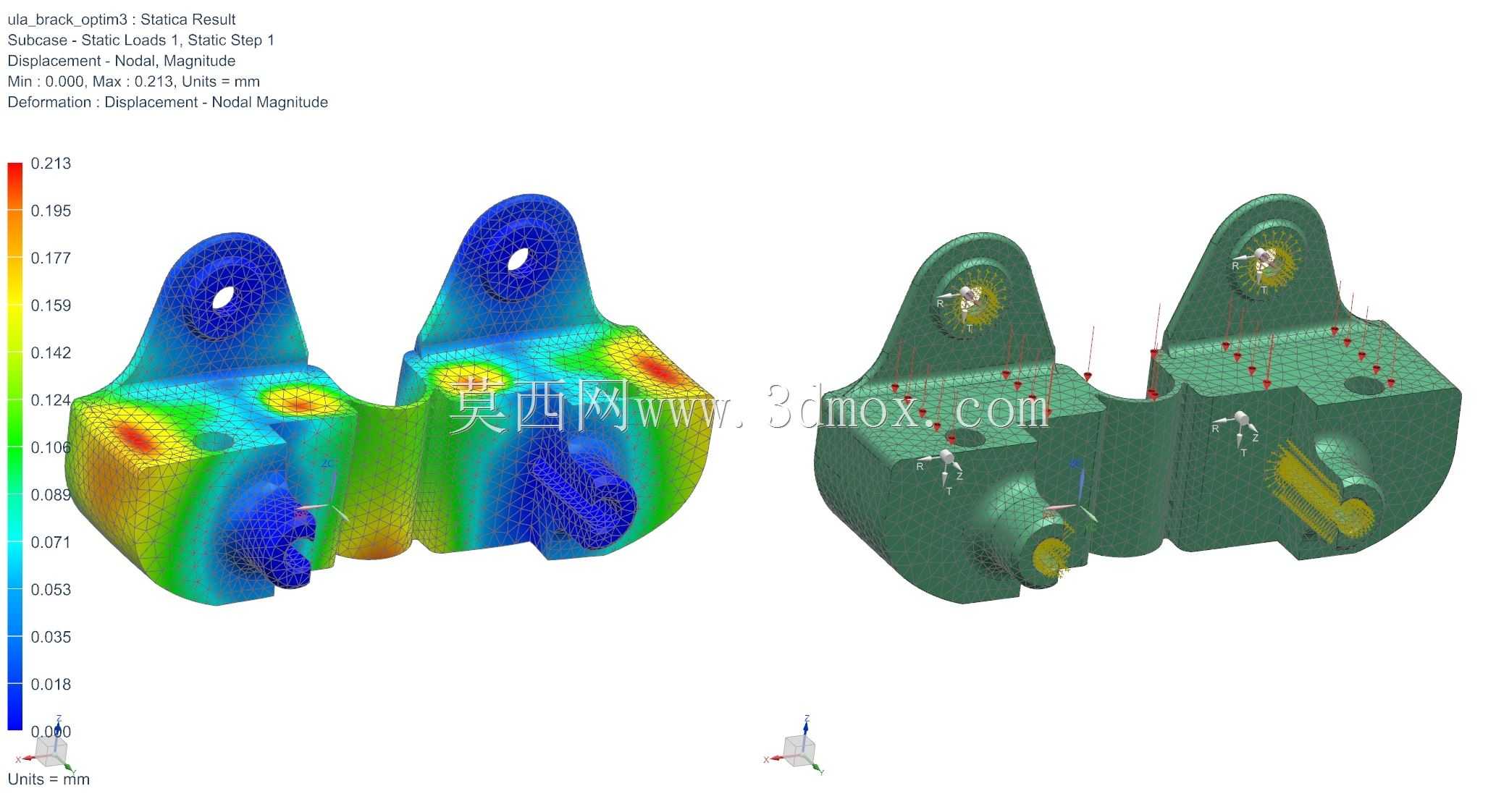

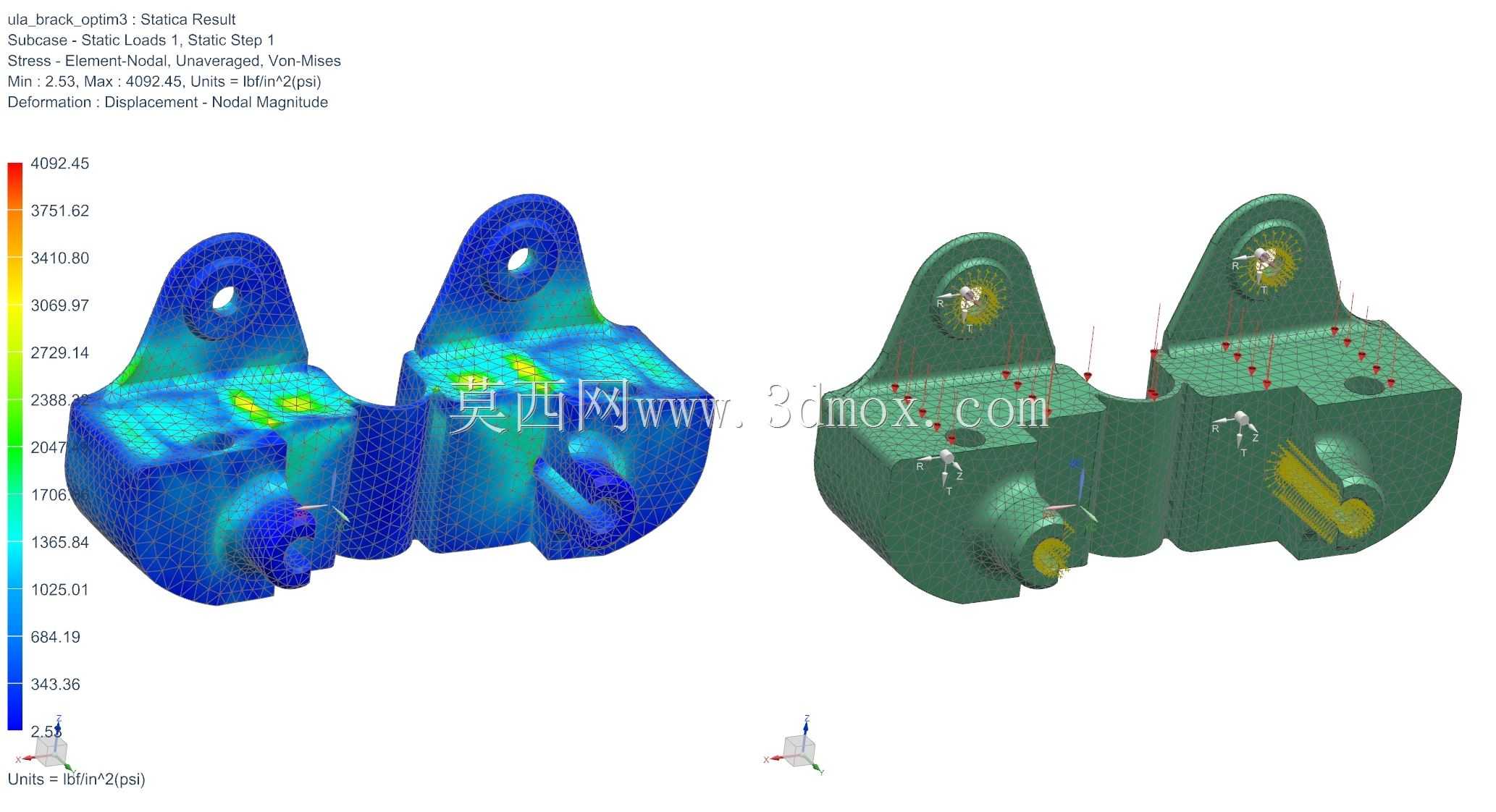

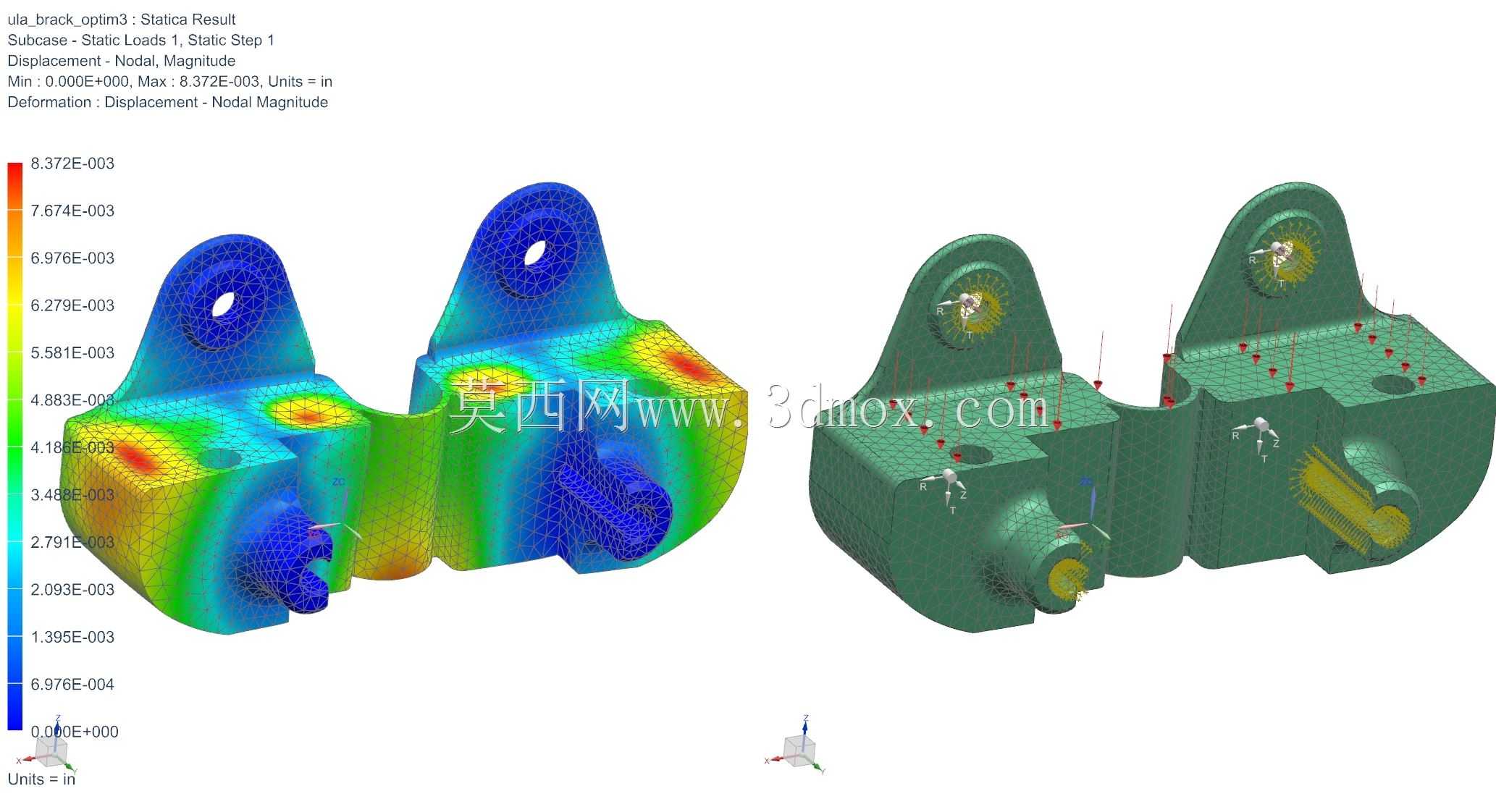

该结构件属于航天配套照明组件的安装承力部件，主要应用于运载火箭舱内照明模块的固定场景，承担灯体定位、振动缓冲、载荷传递的核心作用，需要在发射阶段的强振动、大过载工况下保持结构完整性，同时满足舱内紧凑空间的装配边界要求。从结构设计逻辑来看，整体采用对称式双支耳布局，顶部两个带通孔的安装耳片用于与舱体预设安装点通过紧固件连接，耳片的圆弧过渡设计能够有效降低应力集中系数，避免在过载工况下出现耳片根部断裂的问题。下部的腔体结构用于包裹灯体的驱动与接线部分，两侧的凸台卡扣结构可直接卡入灯体预设的卡槽，无需额外紧固件即可实现灯体的预固定，减少装配环节的零件数量，降低舱内装配的操作复杂度。设计过程中针对重量控制做了多轮迭代，通过在非承力区域去除冗余材料、调整腔体壁厚的方式控制整体重量，同时通过有限元仿真校核了最大应力分布，确保在额定过载下应力值处于材料许用范围内，不会出现塑性变形。安装边界方面，两个顶部安装孔的孔距严格匹配舱体安装点的预设间距，耳片的厚度适配标准平垫与弹垫的安装尺寸，下部腔体的内部轮廓完全贴合灯体的外形曲面，装配后灯体与支架之间无多余晃动间隙，能够避免发射过程中因相对位移产生的磨损或异响。两侧的侧向凸轴结构用于接线端的走线导向，可将供电线缆沿凸轴下方的凹槽排布，避免线缆在振动过程中与周边结构发生剐蹭破损。整体结构的圆角过渡处理覆盖了所有棱边位置，既能够减少注塑或机加工过程中的应力残留，也能避免装配过程中锐边划伤操作人员或线缆绝缘层。从实际使用场景出发，该支架不需要做额外的表面处理，材料本身的强度与耐温性能即可满足舱内的环境要求，对称式的结构设计也降低了生产过程中的模具复杂度，适合小批量配套生产。
