三通式高压手动球阀工业结构设计

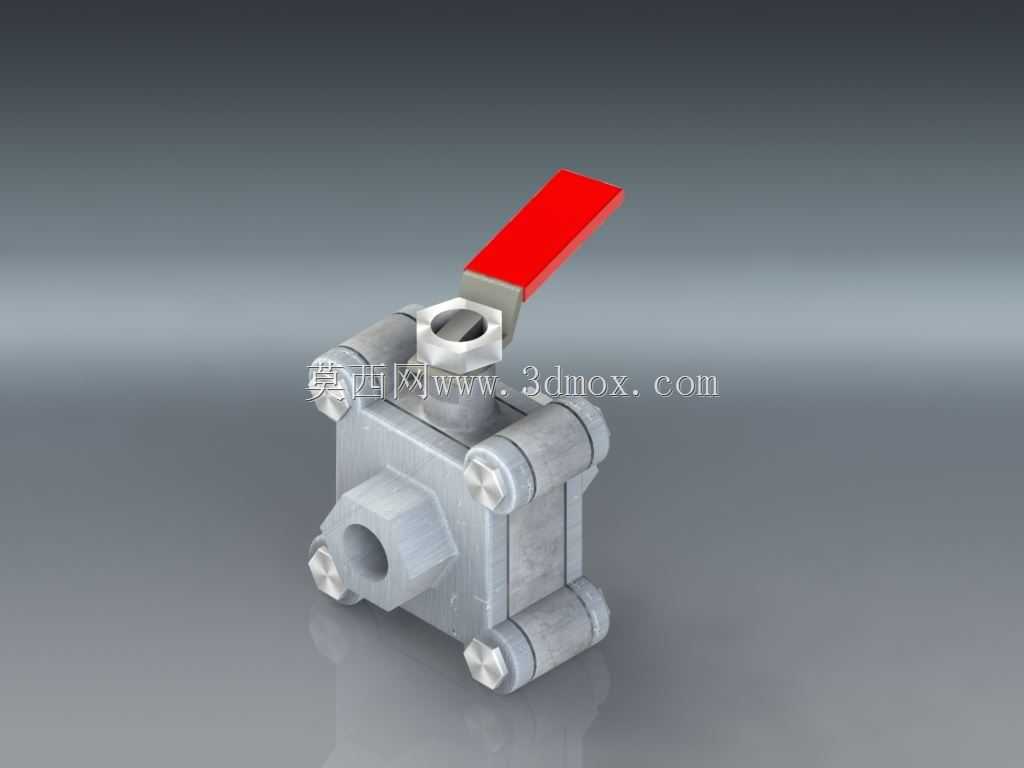

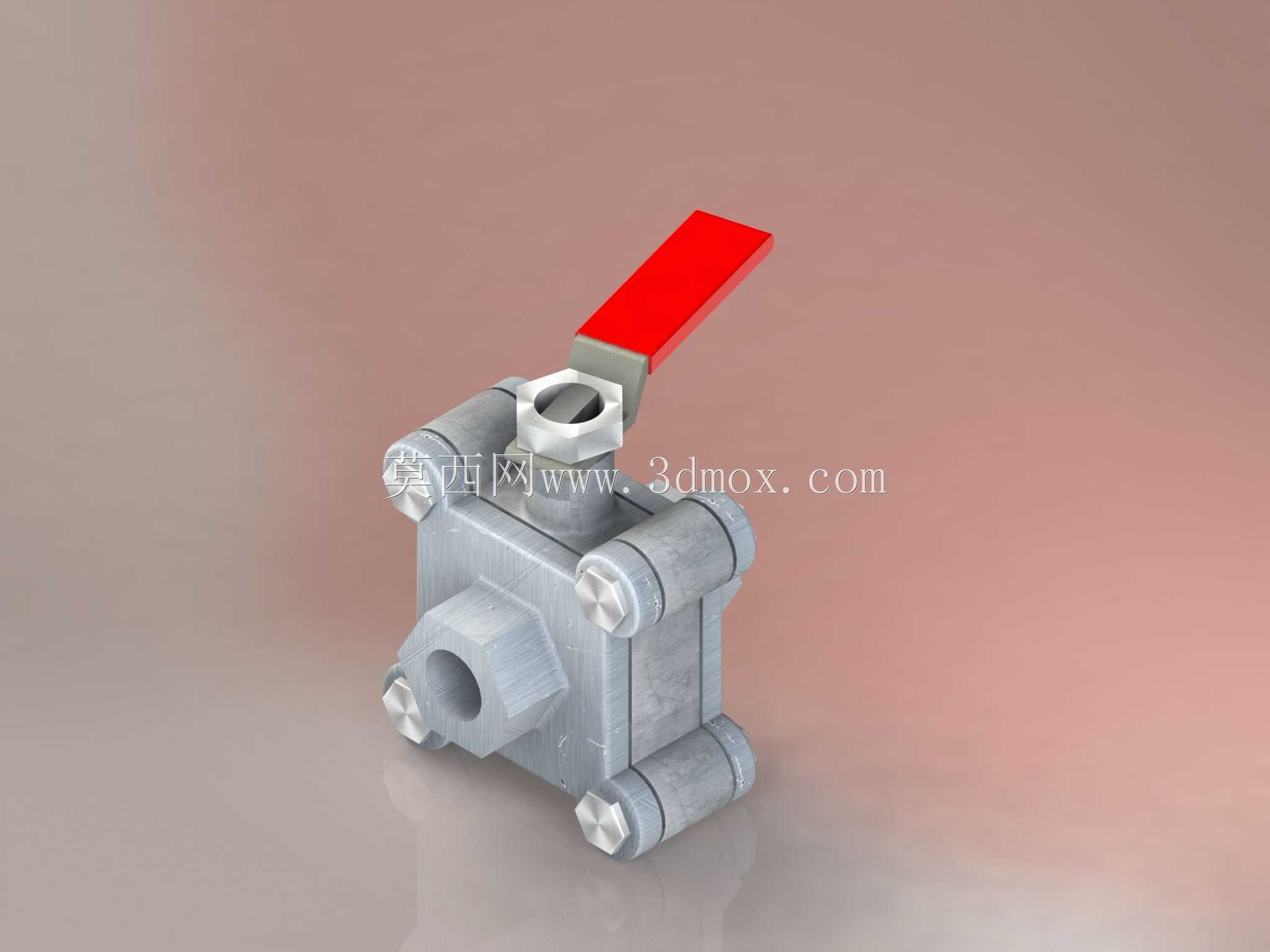

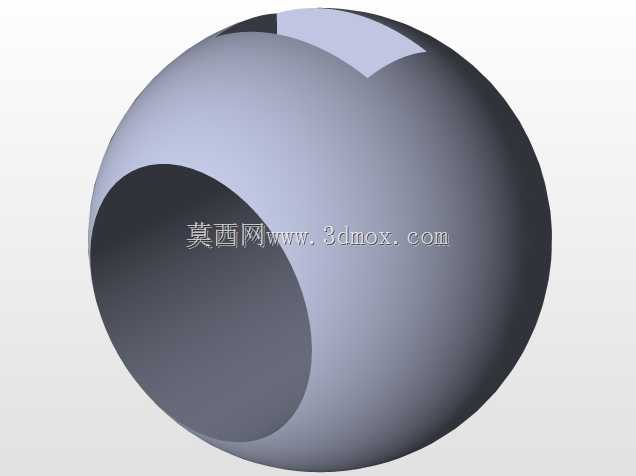

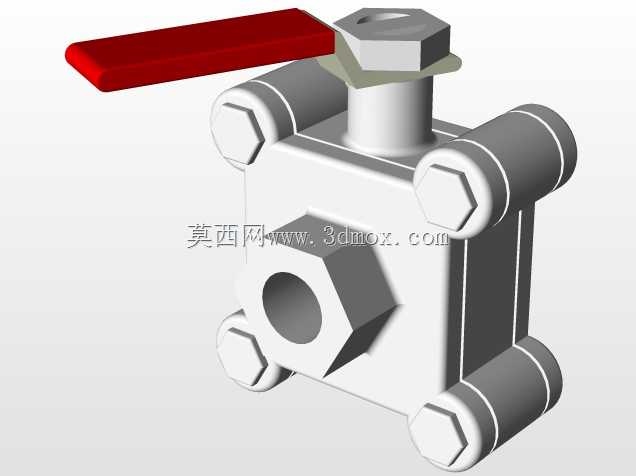

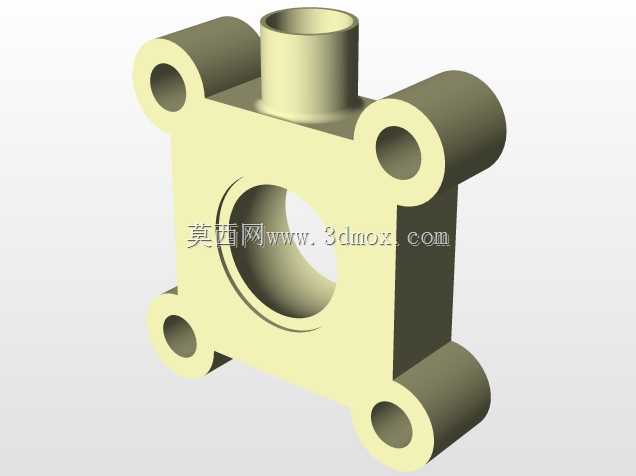

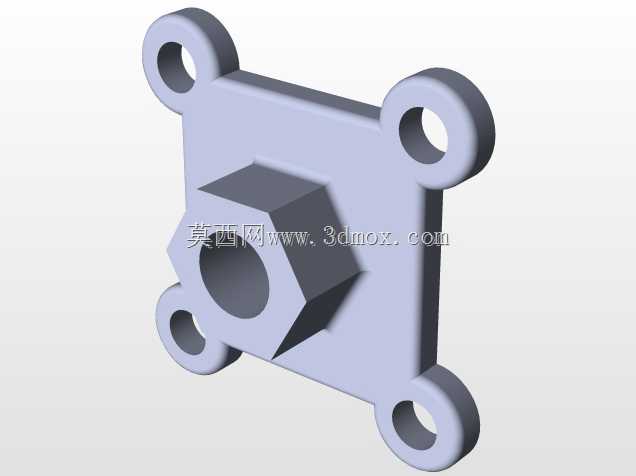

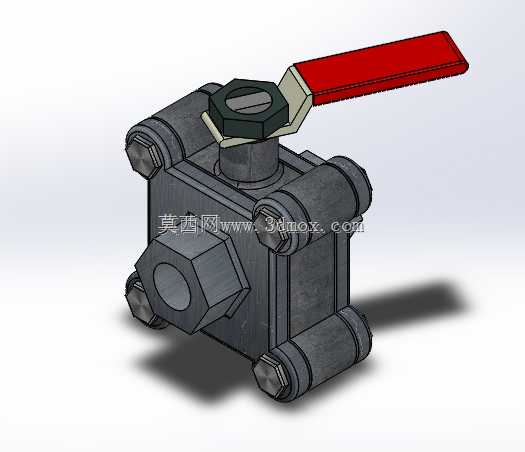

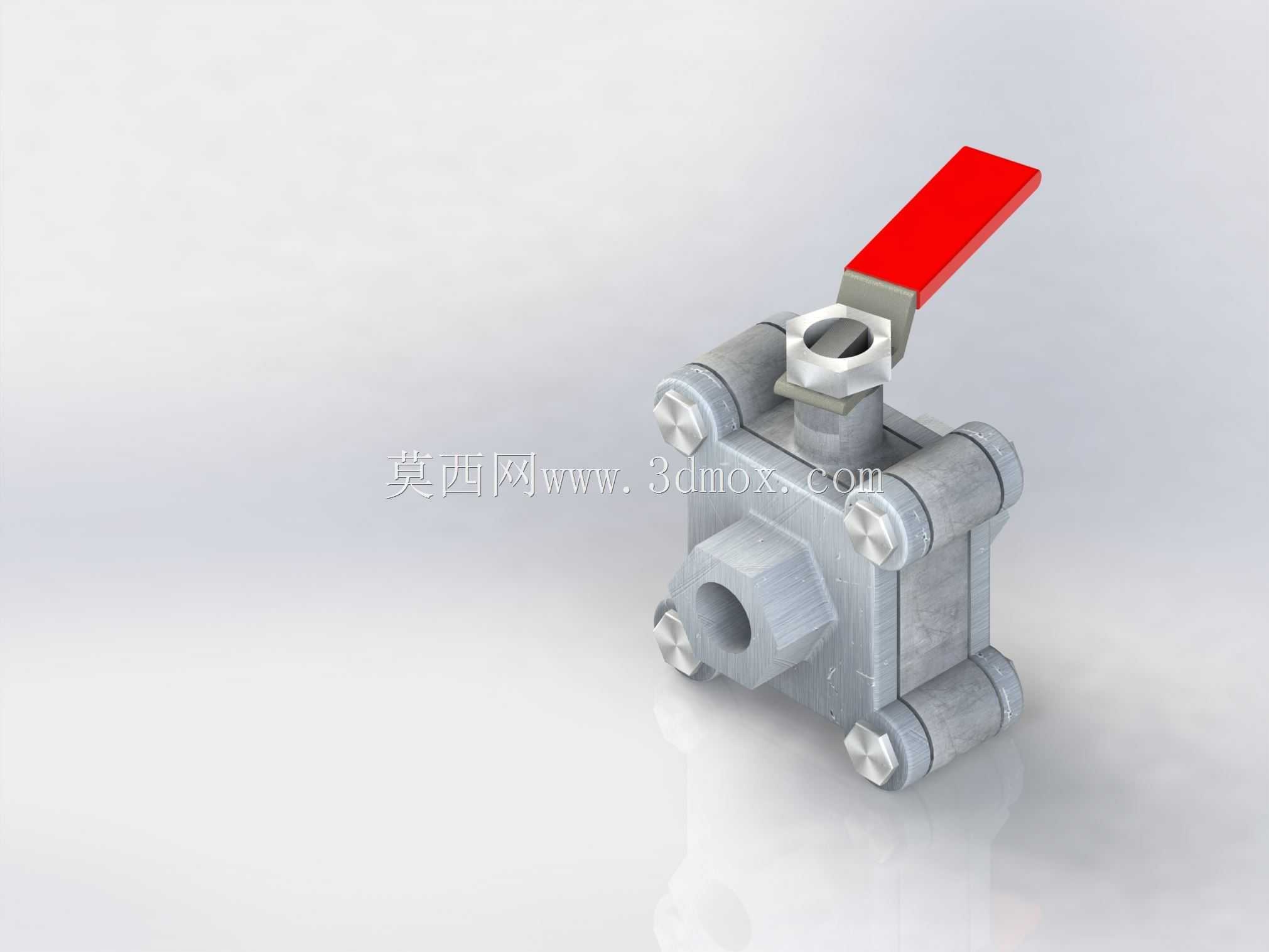

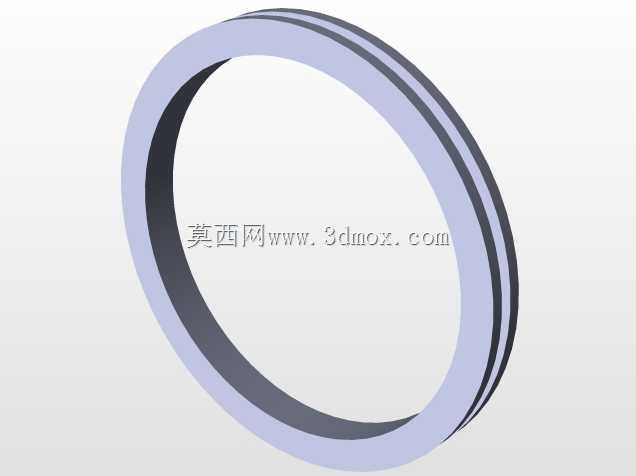

这款三通结构的手动球阀，主要应用在中小管径的工业流体管路系统中，可同时对接三条管路，完成流体流向切换、通断调节的核心功能，在化工流体输送、小型液压站回路、实验室流体配给、水处理支路管控等场景都能适配。从结构设计逻辑来看，整体采用方体阀身布局，相比圆身铸造阀体，方体结构的安装定位面更规整，不管是直接贴装在阀组安装板上，还是搭配管夹固定在管路支架上，都不需要额外加工定位基准，能减少现场安装的配作工作量。阀体的连接端采用内螺纹接口设计，适配常规低压流体输送用的镀锌管、不锈钢硬管连接，安装时不需要额外焊接，仅通过生料带密封配合管螺纹拧紧即可完成装配，适合后期需要频繁拆解维护的管路场景。顶部的红色扳动手柄做了加长力臂设计，操作时不需要借助额外的加力杆，单人徒手就能完成阀芯的90度旋转切换，手柄表面做了防滑的平面结构，即使操作人员佩戴劳保手套操作，也不会出现打滑脱手的问题。阀芯采用通孔球体结构，全开状态下流道和管路通径完全对齐，流体经过时的压损极小，不会出现常规截止阀那样的节流紊流问题，能有效降低管路输送的动力损耗。阀体的四个边角采用螺栓紧固的拼合结构，相比一体铸造的阀体，这种拼合结构在维修时可以直接拆开阀身，清理球体表面附着的流体杂质、更换密封垫圈，不需要把整个阀门从管路上完全切割下来，能大幅缩短管路停机维护的时间。从安装边界来看，这款球阀的整体外轮廓尺寸紧凑，手柄扳动到全开、全关两个极限位置时，不会和周边并排布置的其他阀件、管路支架产生运动干涉，在排布密集的阀组安装柜里也能留出足够的操作空间。密封结构采用软质密封垫嵌装在阀座位置，球体和密封垫的贴合面经过研磨处理，在额定工作压力下不会出现内漏问题，阀杆位置设置了多层密封填料，即使长时间带压工作，也不会出现阀杆处的外渗情况。在设计建模过程中，所有螺栓孔的位置、螺纹深度都做了标准化适配，对应的紧固件都是市面常见的标准件，后期更换配件不需要单独定制，能降低设备的后期运维成本。流体通道的内壁做了圆弧过渡处理，流体在转向时不会出现直角冲刷内壁的问题，能减少含杂质流体对阀体内壁的磨损，延长阀门的整体使用寿命。
