内螺纹连接手动直通式球阀结构设计

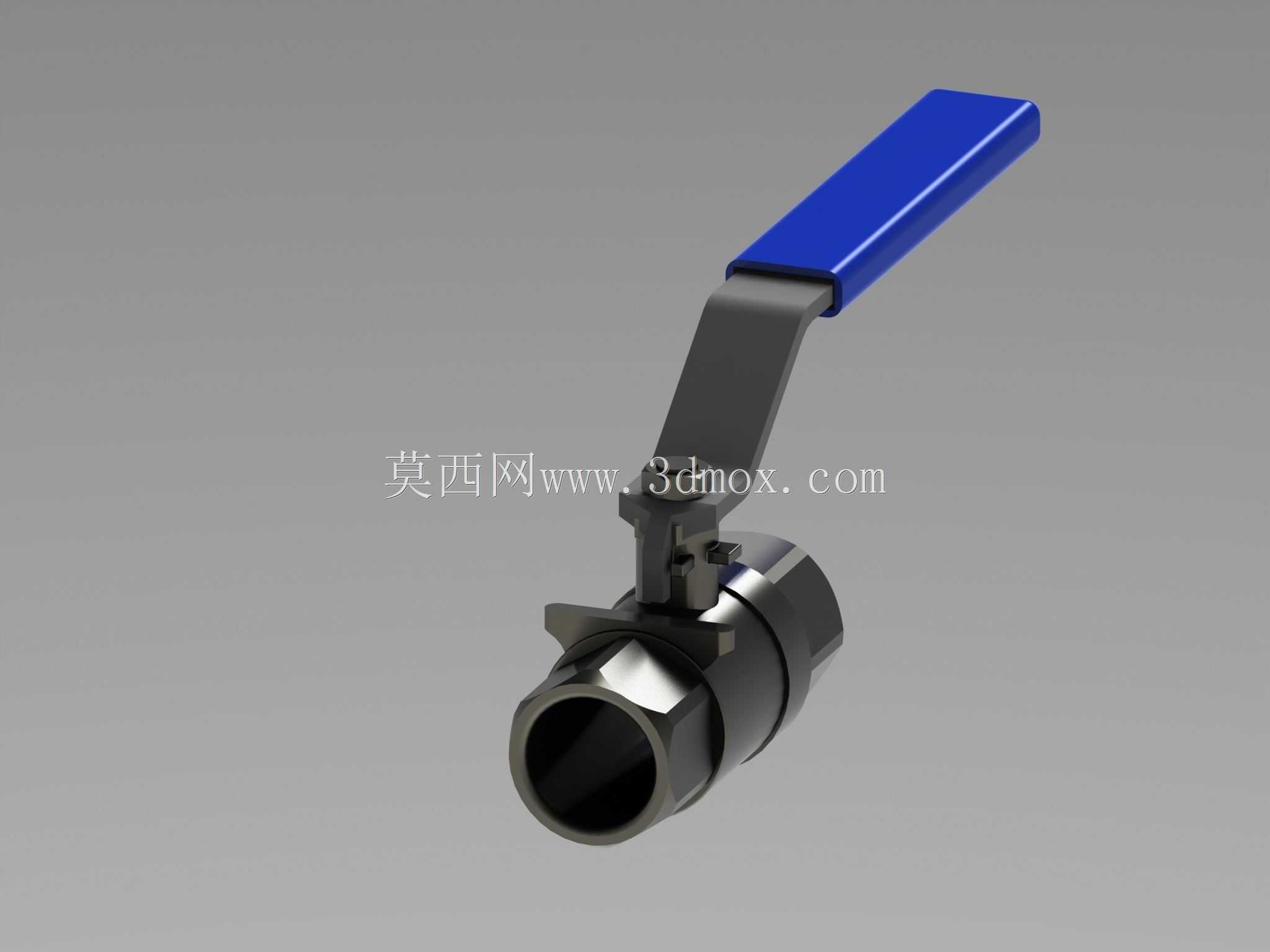

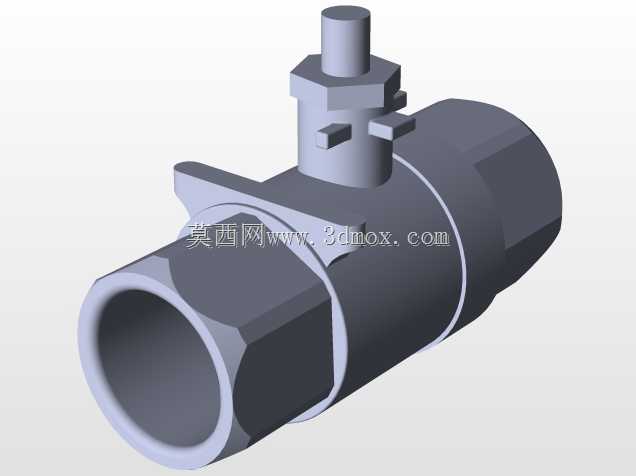

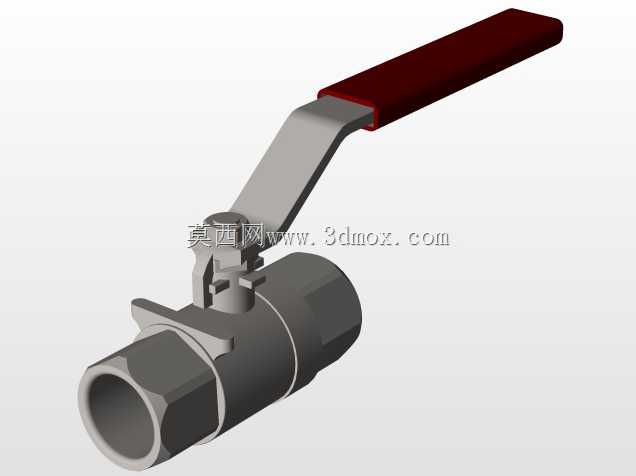

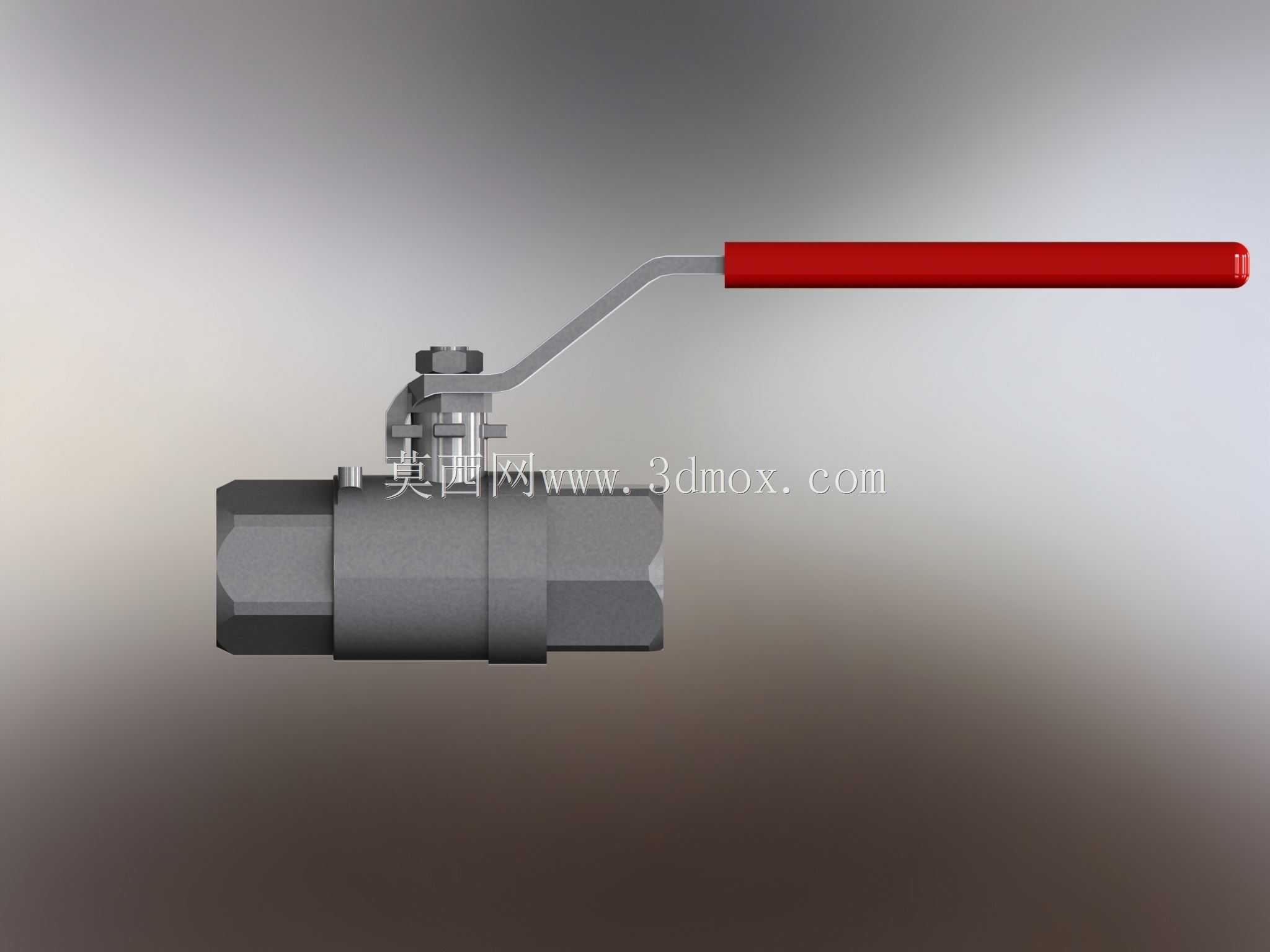

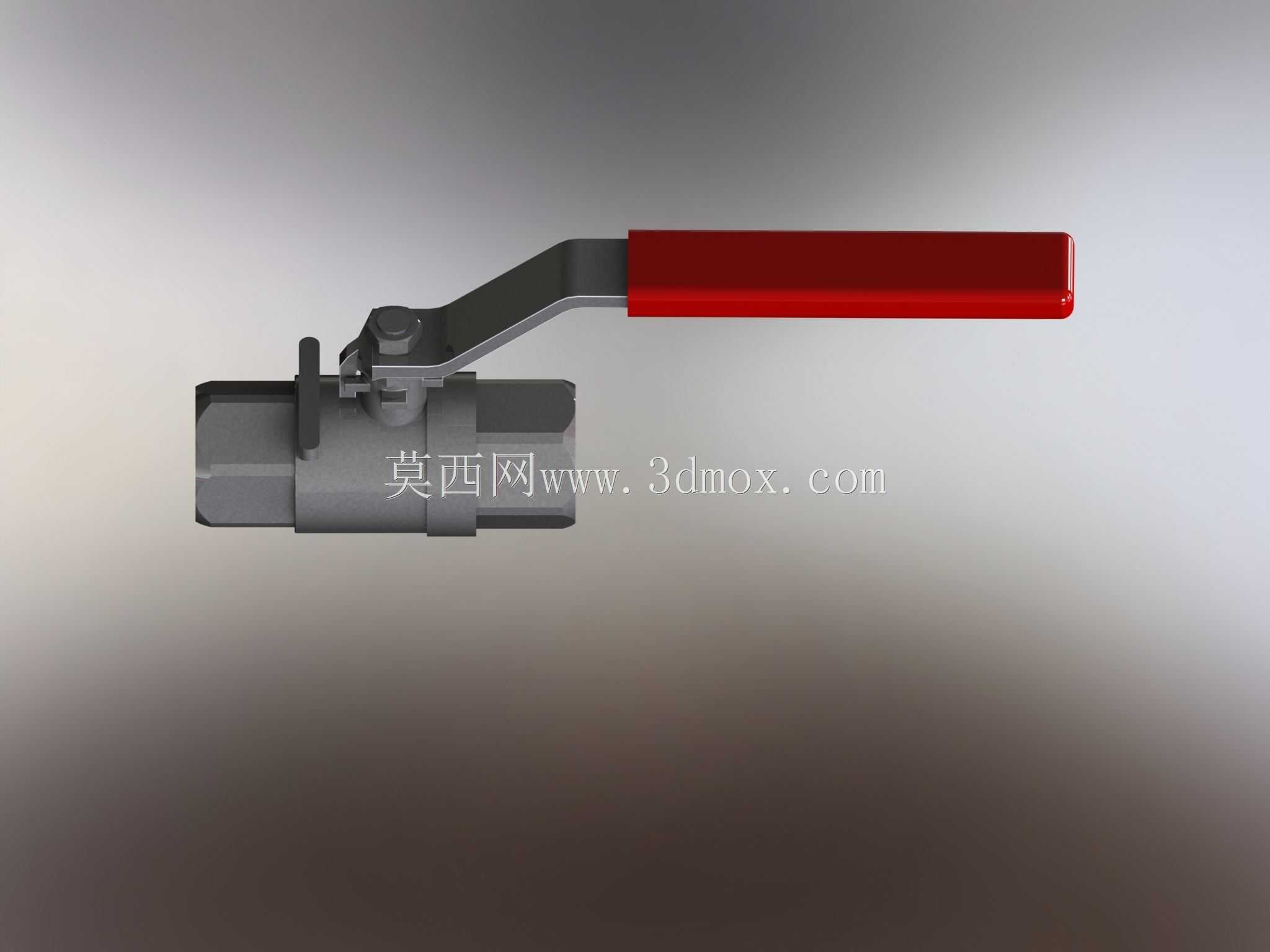

这款手动球阀的结构设计完全贴合民用给排水、小型液压回路、低压气动输送系统的实际使用需求，在做结构规划初期，首先明确了核心应用场景的边界：适配公称通径DN15到DN25区间的低压管路，工作介质覆盖常温清水、润滑性液压油、无强腐蚀性的压缩空气，因此整体结构没有做冗余的高压强化设计，在满足密封强度要求的前提下尽可能压缩了整体外形尺寸，避免在紧凑安装空间内出现与周边管路、支架的干涉问题。从结构细节来看，阀体采用一体式锻压成型的内螺纹连接结构，两端内螺纹的同轴度公差控制在0.05mm以内，安装时无需额外调整角度即可直接与同规格外螺纹管路对接，螺纹段预留了足够的密封生料带缠绕空间，不会出现螺纹拧入深度不足导致的渗漏风险。中部的球体密封副采用浮动式结构设计，球体与阀杆之间采用扁方传动配合，没有额外的传动销结构，既减少了零件数量降低装配复杂度，也避免了传动销受剪切力断裂导致的操作失效问题。阀杆的密封采用双层O型圈结构，在阀杆转动过程中可以持续保持密封压力，即使长期频繁操作也不会出现阀杆位置的外渗漏。操作手柄采用扁钢冲压成型后包覆防滑绝缘层，手柄的长度经过力矩核算，普通人手施加正常握力即可达到额定密封所需的球体压紧力，无需借助额外的管钳、扳手等工具加力，同时手柄的转动角度设置了90度机械限位，开关位置清晰，操作时不会出现过位导致的密封面磨损。在安装边界的设计上，阀体两端的六角结构尺寸符合常规管钳的夹持标准，安装时可以直接夹持六角部位施加扭矩，不会因为夹持阀体圆柱部位导致的阀体变形。手柄的转动平面与管路轴线平行，全开状态下手柄与管路走向一致，全关状态下与管路垂直，现场操作人员可以直接通过手柄方位快速判断阀门开关状态，无需额外加装位置指示标识。球体的流道采用全通径设计，介质流经阀门时的压力损失极小，不会出现通径缩口导致的流阻增大、杂质卡滞问题，适配对管路流量稳定性有一定要求的回路。整个结构的零件拆分充分考虑了后期维护的便利性，拆卸手柄端部的固定螺母即可取出阀杆和球体，密封件磨损后可以快速更换，无需将整个阀体从管路上切割拆除，大幅降低了后期运维的成本和工作量。
