液压系统用1英寸内螺纹手动球阀

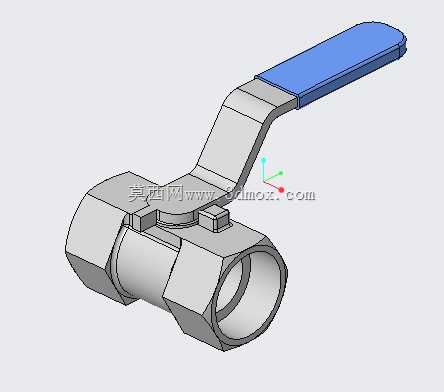

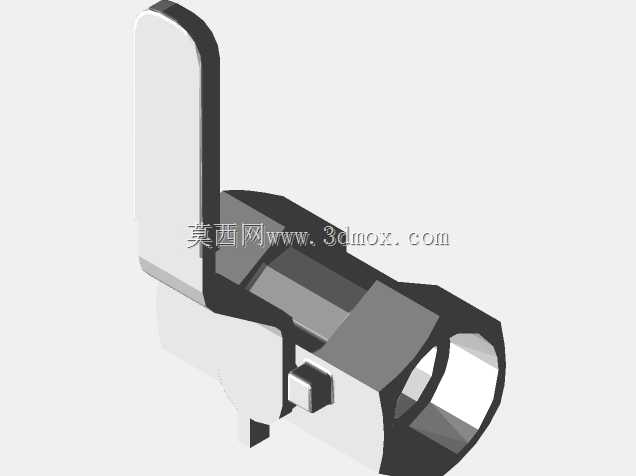

这款1英寸规格的手动球阀，主要适配中低压液压配管系统的通断控制需求，在小型液压站、机床液压回路、工程机械辅助油路、工业流体输送管路中都有广泛应用，核心作用是在管路检修、支路切换、设备停机时快速截断介质通路，相比闸阀、截止阀，它的启闭行程更短，手柄转动90度即可完成全开全关操作，现场操作辨识度高，不会出现误判开度的问题。从结构设计来看，这款球阀采用两片式阀体结构，两端为G1英寸内螺纹连接接口，安装时无需额外焊接法兰，直接和同规格外螺纹管路接头配合，缠绕密封生料带或者加装组合密封圈即可完成密封装配，安装边界紧凑，整体轴向长度适配常规1英寸液压管路的安装间距，不需要额外调整管路排布预留空间，在狭小的设备阀组安装空间内也能顺利布置。球体部分采用通孔等径设计，全开状态下介质流道和管路通径完全一致，介质流经时的压力损失极小，不会出现截流导致的管路压降过大问题，也不容易在阀腔内部残留介质杂质，降低长期使用后的卡滞风险。阀杆采用下装式防飞出结构，即使在管路带压状态下操作，阀杆也不会因为内部压力冲击脱出，提升了带压操作的安全性，手柄采用弯折式长杠杆设计，操作力矩经过匹配，不需要借助额外的加力杆，徒手就能完成带压状态下的启闭操作，手柄表面做了防滑包覆处理，带劳保手套操作时也不会打滑。密封结构上，球体和阀座之间采用软质密封配合，密封面贴合均匀，在额定工作压力范围内可以实现零泄漏截断，阀杆位置设置了双重O型圈密封，避免介质从阀杆配合间隙渗漏，日常使用中不需要频繁更换密封件，维护成本较低。建模过程中严格按照手动球阀的实际装配关系搭建，各个零件的配合间隙、倒角、密封槽位置都和实物一致，既可以用于液压系统管路布置时的干涉校验，也可以作为阀类产品设计的参考原型，帮助设计人员快速完成管路阀组的排布设计，减少现场安装时出现的尺寸不匹配问题。
