国际象棋兵棋子注塑成型模具结构

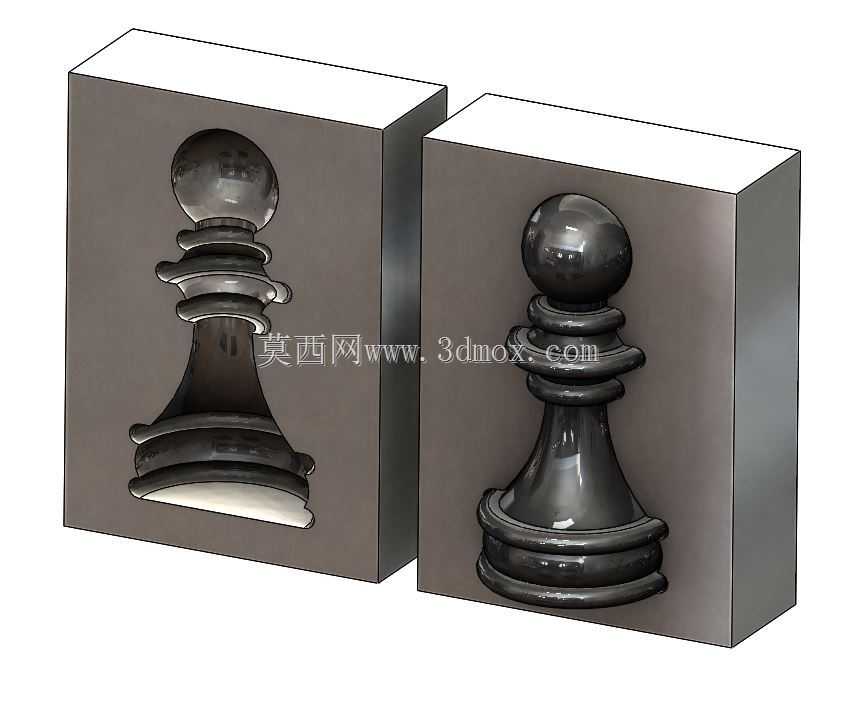

这套模具对应休闲文体用品领域的国际象棋兵棋子量产需求，日常应用在小型精密注塑车间的卧式注塑机生产工位，适配常见的PP、ABS等热塑性塑料成型工艺，单批次可完成多腔排布的棋子坯件生产，成型后仅需简单去除浇口凝料即可进入后续的表面喷涂、烫印工序，匹配文体用品厂商批量供货的产能要求。从结构设计逻辑来看，整套模具采用两板模标准模架，分型面设置在棋子最大轮廓的径向分界处，确保开模后成品件可以顺利留在动模侧，配合顶杆机构实现自动脱模，不会在棋子光滑的外表面留下顶出痕迹，满足文体产品的外观质量要求。模具的型腔与型芯部分采用整体式镶拼结构，针对棋子表面多层环形凸台、顶部球面的复杂曲面特征，加工时采用高速铣削配合抛光工序，确保成型面的表面粗糙度达到镜面级别，还原棋子的精致外观细节，避免出现成型缺陷。安装边界方面，模架的长宽尺寸适配120吨级卧式注塑机的拉杆间距，定位圈尺寸匹配注塑机定模板的定位孔标准，浇口套的球面半径与注塑机喷嘴尺寸完全契合，安装时无需额外做适配修改，直接吊装即可完成上机调试。设计过程中重点考虑了成型时的排气需求，在型腔的顶部球面末端、各层环形凸台的死角位置开设了深度0.02mm的排气槽，避免成型时出现困气烧焦、缺料的问题，同时冷却水道围绕型腔、型芯的成型面均匀排布，水道距离成型面的距离保持在15mm左右，确保成型过程中模温均匀，减少棋子件的成型收缩变形，保证棋子的尺寸精度与形位公差符合装配要求，同批次生产的棋子重量偏差控制在0.1g以内，满足赛事级国际象棋的配重一致性要求。整套结构没有复杂的抽芯机构，模具开合模动作简单可靠，日常维护时仅需定期检查导柱导套的润滑情况、清理分型面的残留塑料碎屑即可，长期生产的故障率低，适合小型注塑加工厂的长期量产使用，对应的成型件也可以拓展应用到文创摆件、桌游配件等相关产品的生产场景中，仅需更换对应型腔镶件即可快速切换不同造型棋子的生产，具备一定的通用适配性。
