昆虫喷雾瓶按压式导流瓶盖结构设计

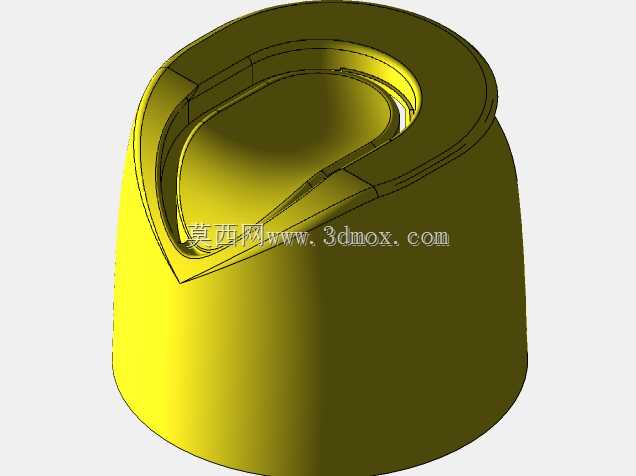

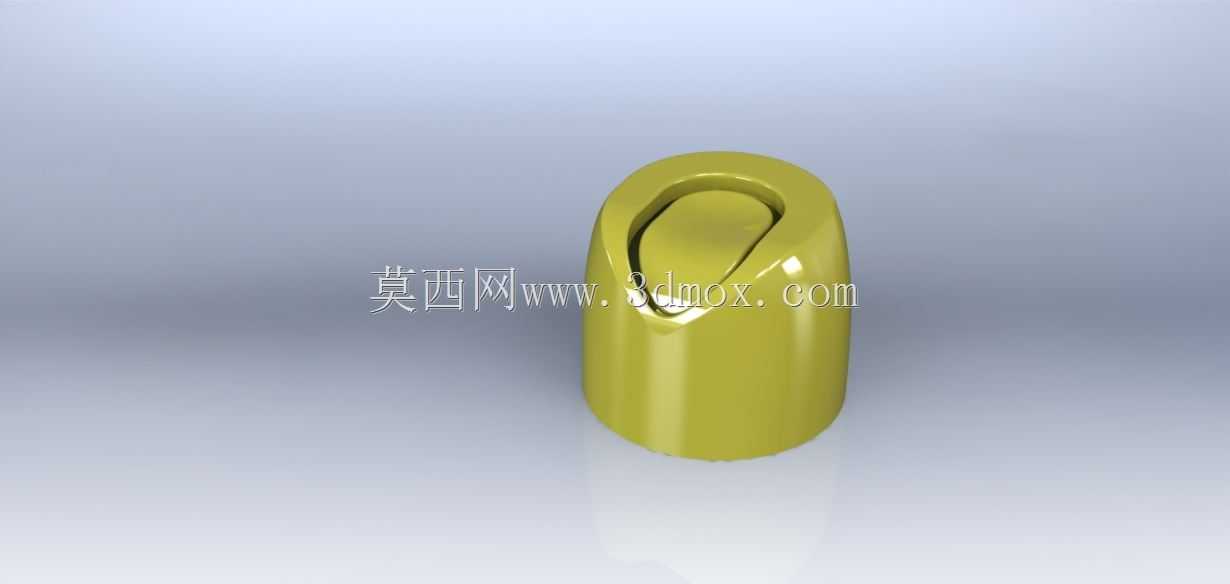

这款瓶盖主要适配家用卫生杀虫类喷雾容器，日常场景中多用于家居除虫、园艺消杀类手持喷雾瓶的瓶口封装，区别于普通旋盖的密封逻辑，它在常规螺纹旋接的基础上，集成了按压启闭的导流通道，不需要额外拔开外盖就能完成喷雾操作，日常存放时可以阻断瓶内挥发性药剂的散逸，使用时按下对应压位就能让导流通道和瓶内泵体输出端对齐，减少药剂挥发带来的有效成分损耗，也能避免误触导致的药液渗漏。从结构设计逻辑来看，整体采用上窄下宽的类锥台外形，下部圆柱段做内螺纹结构，匹配常规口径的喷雾瓶瓶口，安装时的旋合行程控制在三圈标准螺距范围内，和瓶口的密封胶圈接触面做了0.3mm的预压余量，既不会因为旋紧力过大导致胶圈变形溢出，也能保证倒置状态下无渗漏。上部的异形导流槽是整个结构的核心，偏心式的流道设计顺着瓶盖顶面的斜向曲面延伸，出口位置做了圆弧收边，避免药液输出时在盖面残留挂壁，流道下方的限位筋和瓶内泵体的压头做匹配，按压行程控制在4mm，刚好触发行人泵的吸液阈值，不会出现空按或者行程过大导致泵体卡滞的问题。设计时特意将盖体的壁厚做了均匀化处理，整体壁厚维持在1.8mm，转角位置全部做R1以上的圆角过渡，适配注塑成型的工艺要求，避免出现缩痕、填充不足的注塑缺陷，盖体外壁没有做额外的防滑凸棱，而是依靠曲面本身的弧度提供握持摩擦力，日常旋拧时不需要过大的握持力就能完成拆装。安装边界上，下部的螺纹段内径匹配行业通用的28mm标准瓶口，整体高度控制在35mm，和瓶身装配后不会突出瓶身最大外径，装箱运输时可以紧密排列，减少包装空隙率，盖顶的导流槽深度控制在5mm，即使有少量药液回流，也会顺着槽道回流到泵头位置，不会顺着盖体外壁流到瓶身表面，避免用户使用时沾到药液。结构上还在盖体内部做了一圈环形的防撞筋，运输过程中即使受到挤压，也不会直接压到泵头导致误喷，日常存放时盖顶的曲面可以分散顶部的堆叠压力，多层堆码时不会出现盖体开裂的问题。
