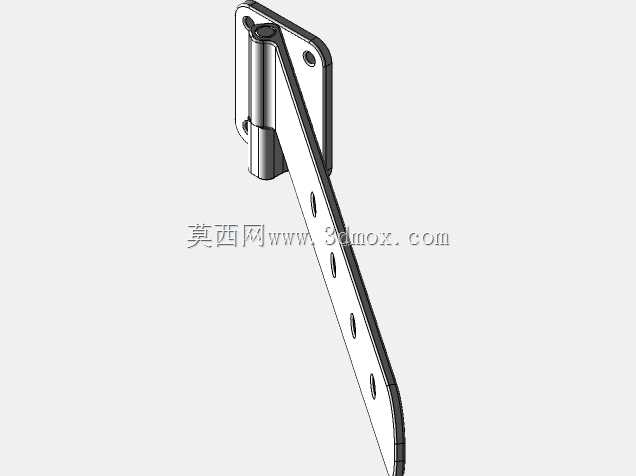

306mm长型承重工业闸门铰链结构

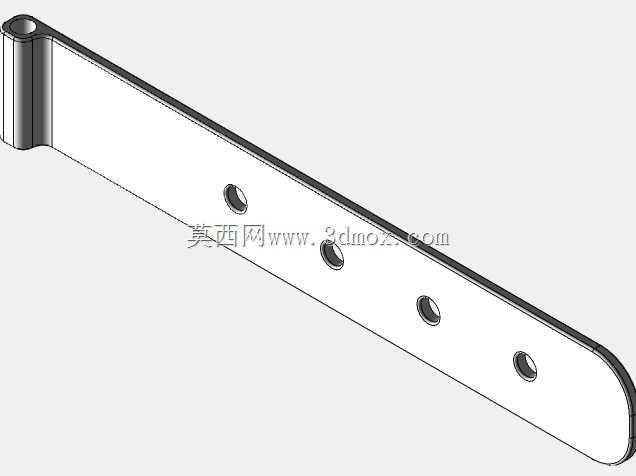

这款长型铰链主要适配工业闸门、重型防护门、大型设备检修门的转动连接场景，在厂区通道闸门、仓储重型隔断门、户外设备防护舱门的安装场景中十分常用，核心作用是实现门扇与固定门框的铰接转动，同时承担门扇自重带来的径向与轴向载荷，避免门扇下垂、转动卡滞的问题。从结构设计来看，这款铰链采用单侧卷边筒状转轴结构，固定页片为加长平直钢板形态，沿页片长度方向均匀排布四个安装孔，孔位间距经过匹配测算，安装时可通过螺栓穿过孔位将页片分别固定在门框与门扇上，加长的页片设计能够分散门扇传递的载荷，降低单个安装点的受力集中程度，提升连接结构的抗疲劳性能。转轴部分采用一体卷制的筒状铰轴结构，配合底部的定位销结构，既可以保证门扇0-180度范围内的顺畅转动，又能限制页片的轴向窜动，避免长期使用后铰轴脱出的风险。从安装边界来看，这款铰链的页片总长度为306mm，安装前需要确认门框与门扇的贴合面平整度，固定面的平面度误差需控制在合理范围内，避免页片安装后出现翘曲，导致转动时摩擦力过大、磨损加剧。设计过程中针对重型门扇的使用需求，对页片厚度、铰轴直径做了匹配强化，页片采用平直钢板裁切成型，没有多余的冗余结构，既保证了结构强度，又控制了整体自重，安装时不需要额外的辅助支撑结构，单人即可完成对位固定。在实际使用场景中，这类长页片铰链相比普通短页合页，能够适配厚度更大、自重更高的门扇，尤其是在工业闸门这类需要频繁启闭、承受一定外部冲击的场景下，加长页片的载荷分散优势十分明显，不会因为门扇长期启闭带来的振动导致安装孔松动、页片变形。铰轴的配合间隙经过合理设定，既不会因为间隙过小导致环境中有粉尘、锈蚀时出现卡滞，也不会因为间隙过大导致门扇晃动、密封面贴合不严的问题。在三维建模过程中，这类铰链的建模重点在于铰轴的同轴度控制、安装孔的位置度公差匹配，建模时需要保证固定页与活动页的转动副无干涉，安装孔的中心距与实际安装需求匹配，方便后续在整体设备装配时直接调用，不需要反复调整孔位与转动间隙。
