爱尔兰式折弯冲压工装结构三维设计

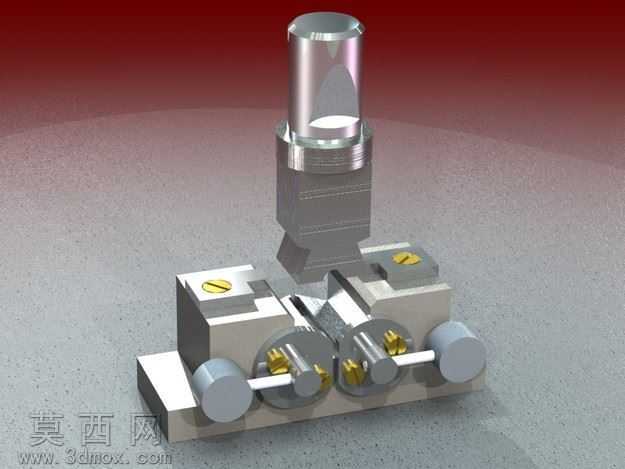

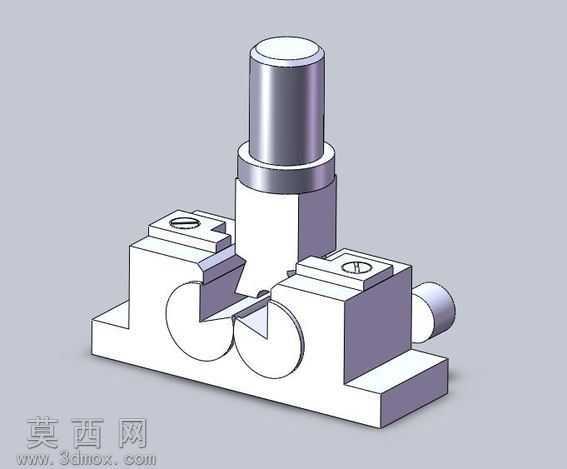

本模型为爱尔兰式折弯冲压工装，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工工装的设计规范，对各功能部件进行独立草绘、特征拉伸与布尔运算，保证各零件间的装配公差符合实际生产要求。渲染阶段采用金属材质搭配工程化哑光漆面效果，对冲压导柱部分赋予高抛光合金钢材质，还原金属表面的冷锻质感与反光特性，对工装基座、定位夹块部分赋予灰铸铁哑光材质，区分不同功能部件的材质属性，同时添加柔和的环境光与定向补光，清晰呈现各部件的轮廓边界与装配关系，避免阴影遮挡关键结构细节。结构设计上，该工装采用立式导柱导向结构，顶部圆柱形冲头作为施压执行端，通过垂直向下的行程完成工件折弯动作，基座两侧设置带锁紧螺钉的定位夹块，可根据待加工钣金件的尺寸调整夹持位置，保证折弯过程中工件不会发生偏移，基座中部设置两组成型凹模，与冲头端部的成型凸模精准配合，可完成特定圆弧角度的钣金折弯作业，侧部设置的定位销可对冲头下行行程进行限位，避免过压导致工件报废。设计思路围绕小型钣金件的快速折弯成型需求展开，摒弃了复杂的多工位传动结构，采用单冲头直压式结构，整体结构紧凑，零部件数量少，加工制造成本低，同时兼顾工装的拆装维护便捷性，各夹块、凹模均采用螺钉锁紧固定，磨损后可快速更换，无需整体拆解工装，适配小型机加工车间的小批量钣金折弯加工场景，建模过程中对所有配合面添加了装配约束，可直接导入装配环境进行干涉检查，验证行程范围内各部件无运动干涉，模型同时导出了STEP、STL等通用格式，可兼容多数三维软件打开，也可直接导入切片软件用于3D打印样件验证，整体结构设计符合工装设计的实用性、可靠性原则，可作为同类折弯工装设计的参考模板，帮助设计人员快速理解立式折弯工装的工作原理与结构布局。
