机用精密台钳夹持工装结构设计

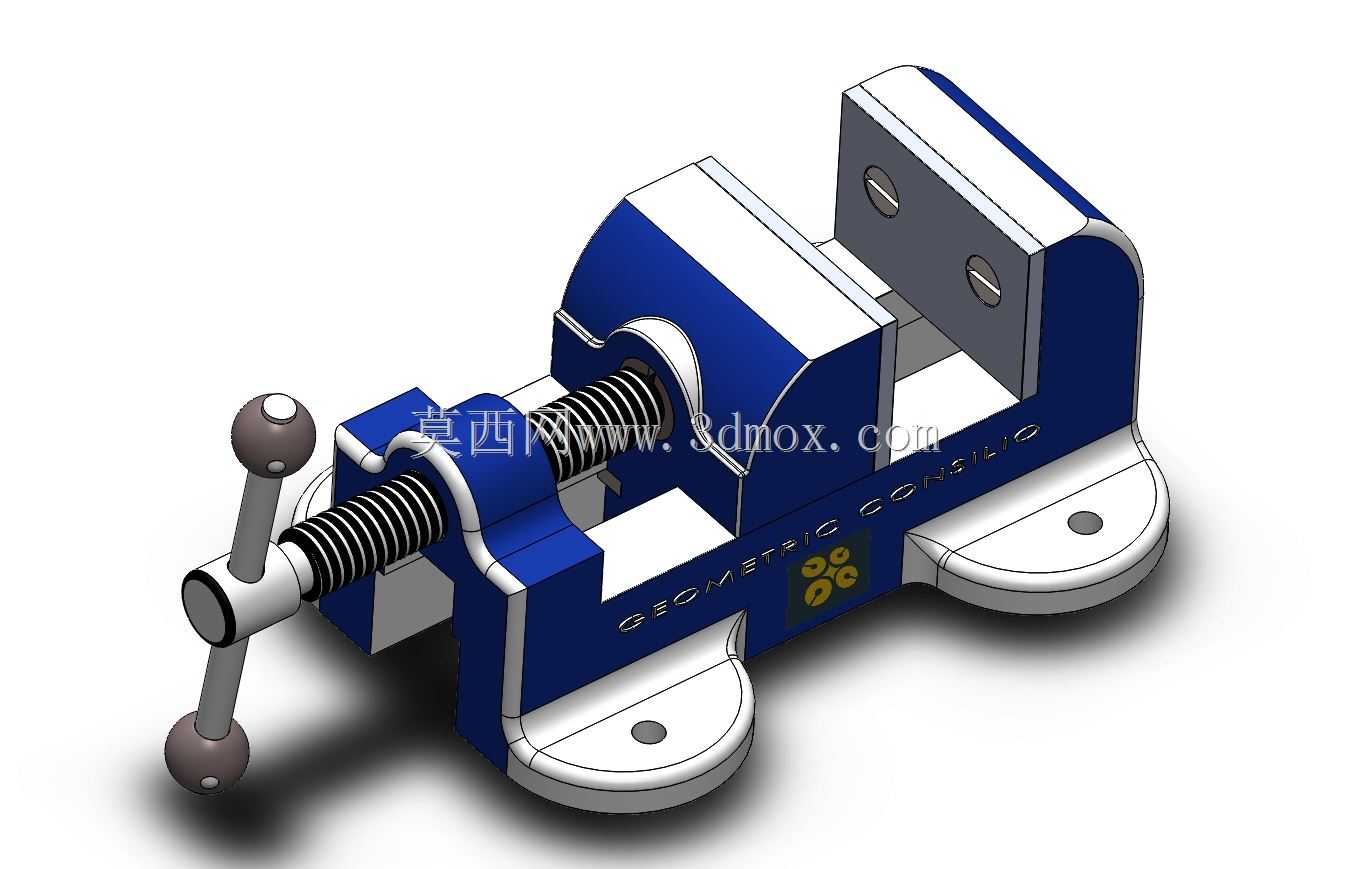

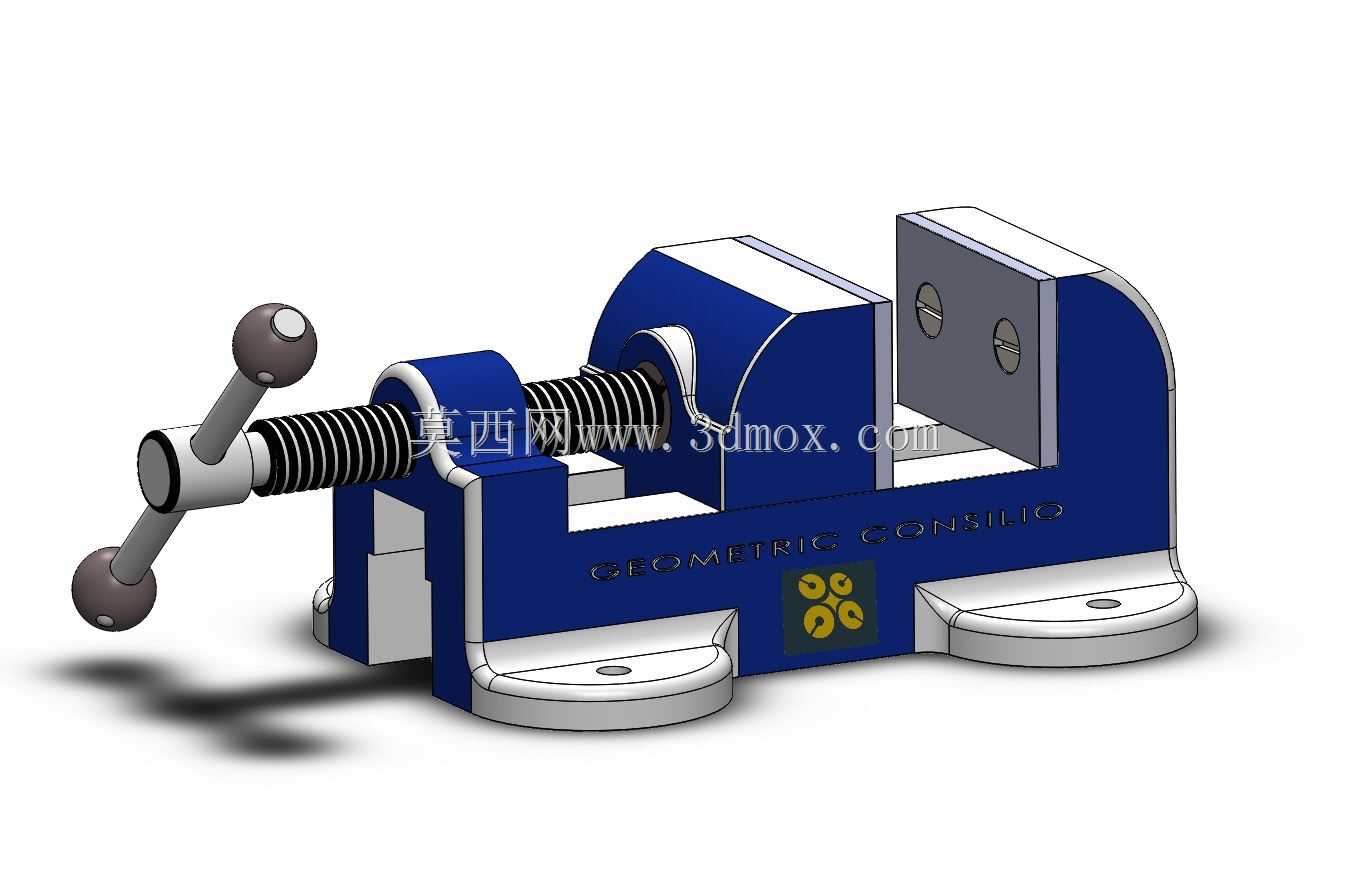

这款台钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，日常在钻床、小型铣床的工位上，或是钳工台的划线、修配作业中，这类夹持装置是固定工件的核心工装，能避免加工过程中工件位移导致的尺寸超差、加工报废问题。从功能实现逻辑来看，它采用梯形螺纹副作为传动核心，转动带防滑握球的手柄时，丝杆带动活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面完成工件的夹紧与松脱，梯形螺纹的自锁特性可以保证夹紧后不会因为加工振动出现松脱，夹持力稳定可控，针对不同厚度的工件，只需要转动手柄调整活动钳身的开合距离即可，操作门槛低，一线作业人员无需额外培训就能快速上手。设计过程中优先考虑了安装边界的适配性，底座采用两个对称的带安装孔耳座结构，安装孔的位置、孔径尺寸匹配常规钳工台、小型机床工作台的T型槽间距，既可以通过螺栓直接锁紧在工作台面上，也能根据作业需求调整夹持角度，适配不同方位的加工操作。钳身主体采用箱型结构设计，在保证整体刚性的前提下尽可能减少冗余材料，避免整体重量过大不便于工位调整，夹持面做了平整化处理，夹持毛坯件、规整型材或是小型加工件时都能保证受力均匀，不会出现工件夹伤、夹持偏斜的问题。丝杆部位预留了润滑维护的空间，长期使用后可以直接在螺纹副位置加注润滑脂，降低传动磨损，延长工装的使用寿命，活动钳身与固定底座的导轨配合面做了限位设计，开合过程中不会出现偏摆、卡滞，保证夹持的同轴度。在实际选型适配时，需要结合自身工位的工作台尺寸、常加工工件的最大宽度确认钳身的开合行程，这款台钳的整体外形尺寸适配常规小型加工工位，不会占用过多操作空间，同时夹持行程能覆盖绝大多数小型零件的加工、装配夹持需求，不管是家用DIY工位、小型维修作坊还是教学实训车间的钳工工位，这类结构的台钳都能满足日常使用需求，结构简单可靠，故障点少，后期维护只需要定期检查螺纹磨损情况、紧固底座安装螺栓即可，不需要复杂的维保操作。
