柱固定用夹具支架结构设计

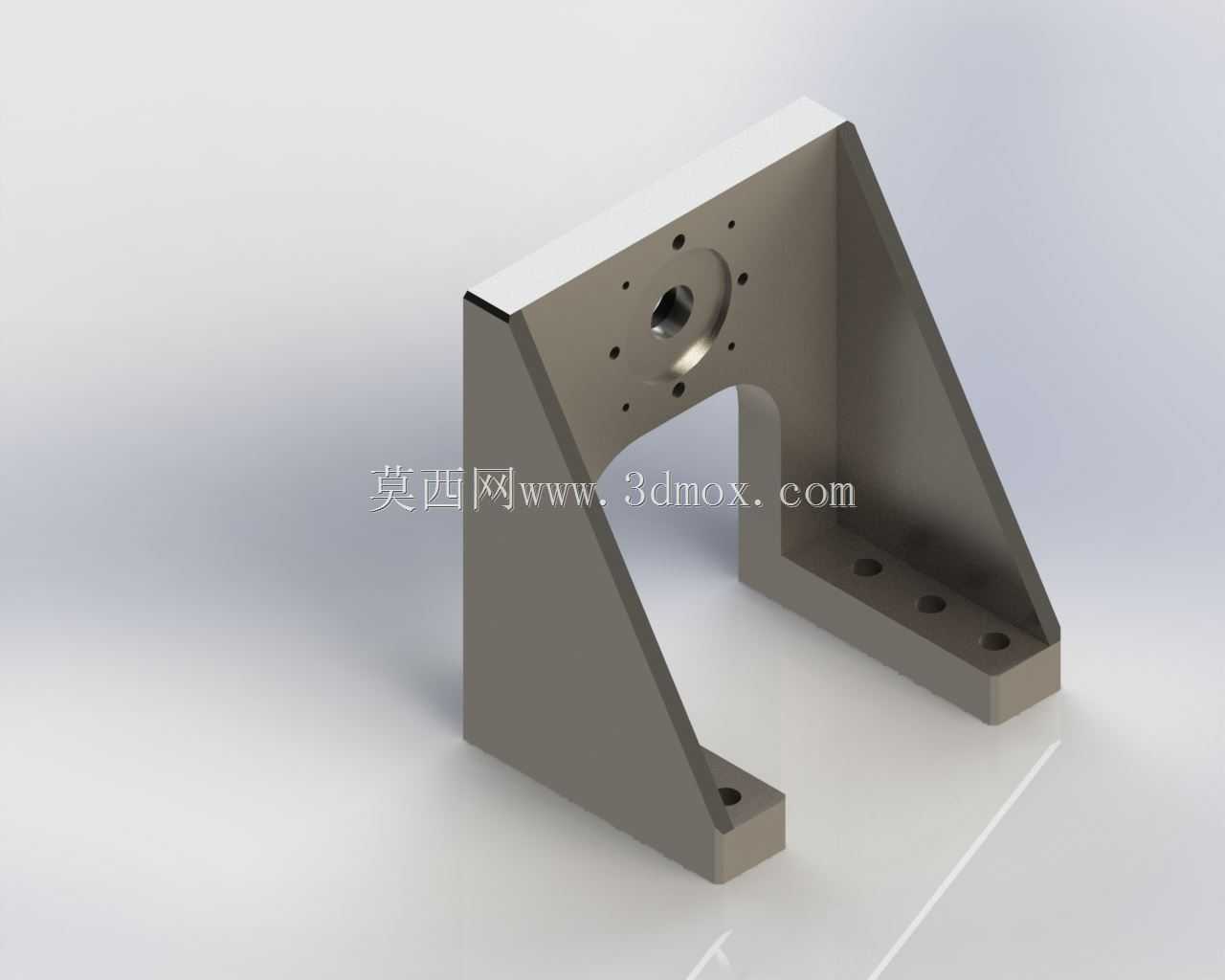

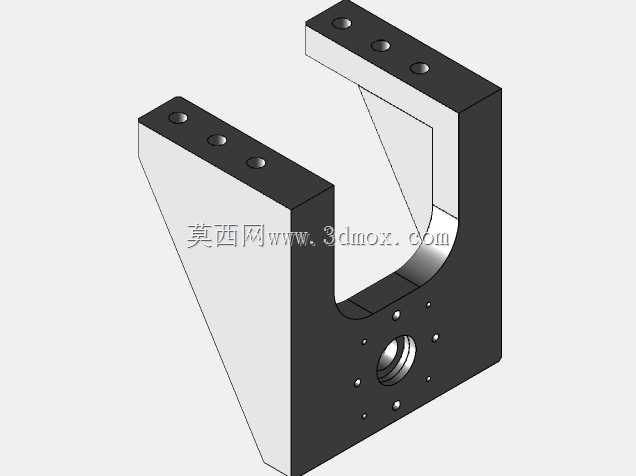

在工装夹具的实际应用场景里，这类柱固定支架常被用在自动化产线的工位定位、检测台的工件夹持基座、小型装配单元的支撑立柱固定环节，承担着连接安装基面与被固定柱类部件、传递工作载荷、保证定位精度的核心作用。从结构功能来看，该支架上部设置带安装孔的圆形法兰面，用于和待固定的柱类部件端面通过紧固件锁紧，法兰面周边的孔位按照均布排布设计，可适配不同规格的柱端连接尺寸，保证连接时的受力均匀性，避免局部应力集中导致的连接松动。下部采用分叉式双支脚结构，每个支脚底面开设两个沉头安装孔，可通过螺栓直接固定在设备台面、型材框架或者混凝土基座上，双支脚的跨距设计经过受力校核，能够抵消上部柱类部件工作时产生的倾覆力矩，即使在承受侧向冲击载荷的工况下，也能保证整体结构的稳定性。

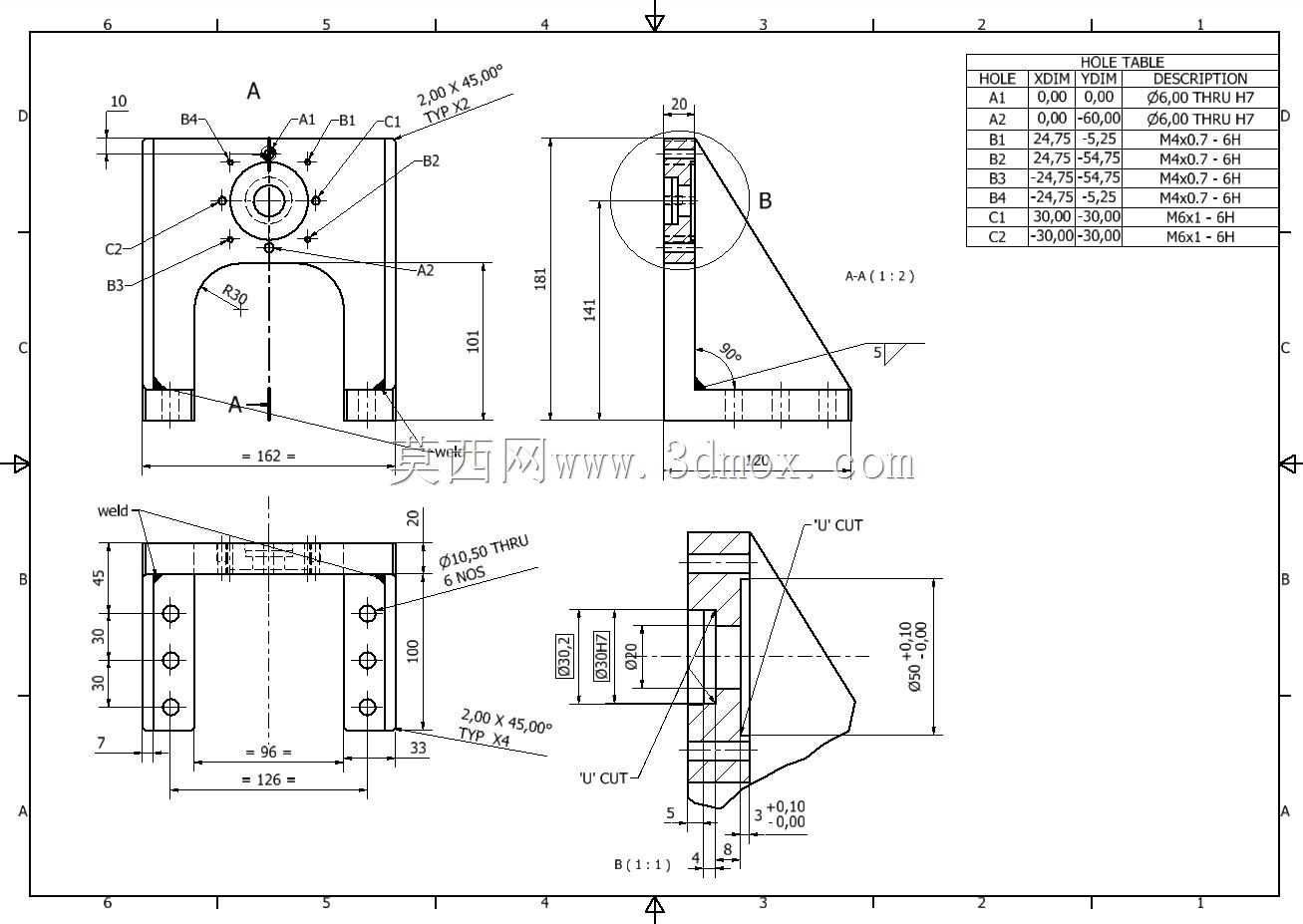

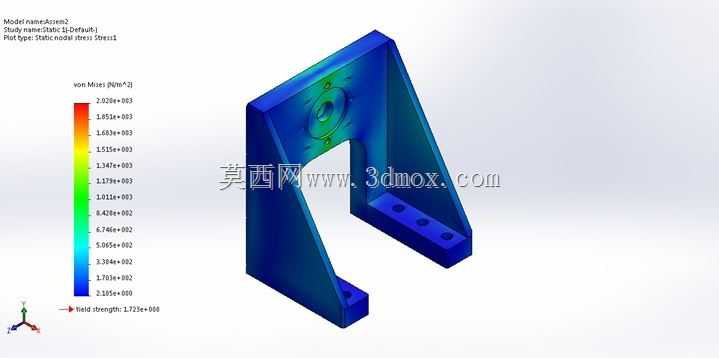

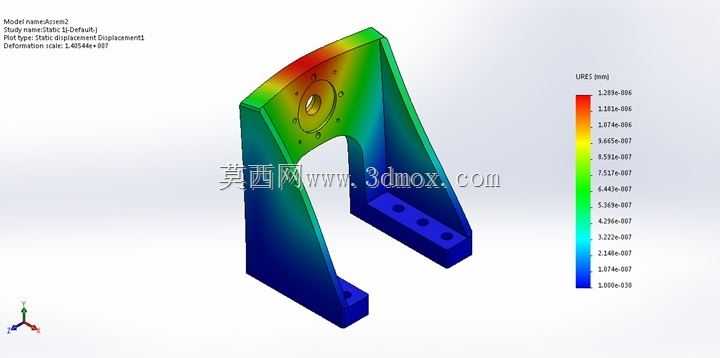

设计过程中首先结合实际安装边界确定整体轮廓尺寸，上部法兰的中心高度根据现场柱类部件的安装高度需求设定，支脚的长度方向尺寸匹配安装基面的可用空间，避免和周边其他工装部件产生干涉。结构上采用变截面的过渡设计，从上部法兰位置向下逐渐过渡到双支脚结构，过渡区域做了大圆角处理，一方面减少应力集中，提升结构的抗疲劳性能，另一方面也优化了铸造或者机加工的工艺性，减少加工时的应力变形。从受力分析的云图可以看出，结构的应力主要集中在法兰与支腿的过渡区域，设计时针对该区域做了局部加厚处理，将最大变形量控制在工况允许的范围内，保证柱类部件安装后的位置精度不会因为结构变形超差。

安装时需要先将两个支脚的安装面与基准面贴合，按照对角线顺序拧紧固定螺栓，保证支脚底面完全贴合基面，避免出现安装间隙导致的支架倾斜；上部法兰与柱类部件连接时，需要保证柱端面与法兰面的平行度，锁紧螺栓时按照对角顺序分步拧紧，避免法兰面受力不均产生翘曲。这类支架相比一体式的单柱支撑结构，在同等重量下拥有更好的抗倾覆性能，双支脚的结构也留出了中部的避让空间，方便布置管线、传感器等周边配套部件，在小型自动化设备、检测工装、手动装配工位的柱类部件固定场景中适配性较强，能够覆盖多数轻载、中载工况下的柱体固定需求。
