插拔式三柱定位工业门铰链结构设计

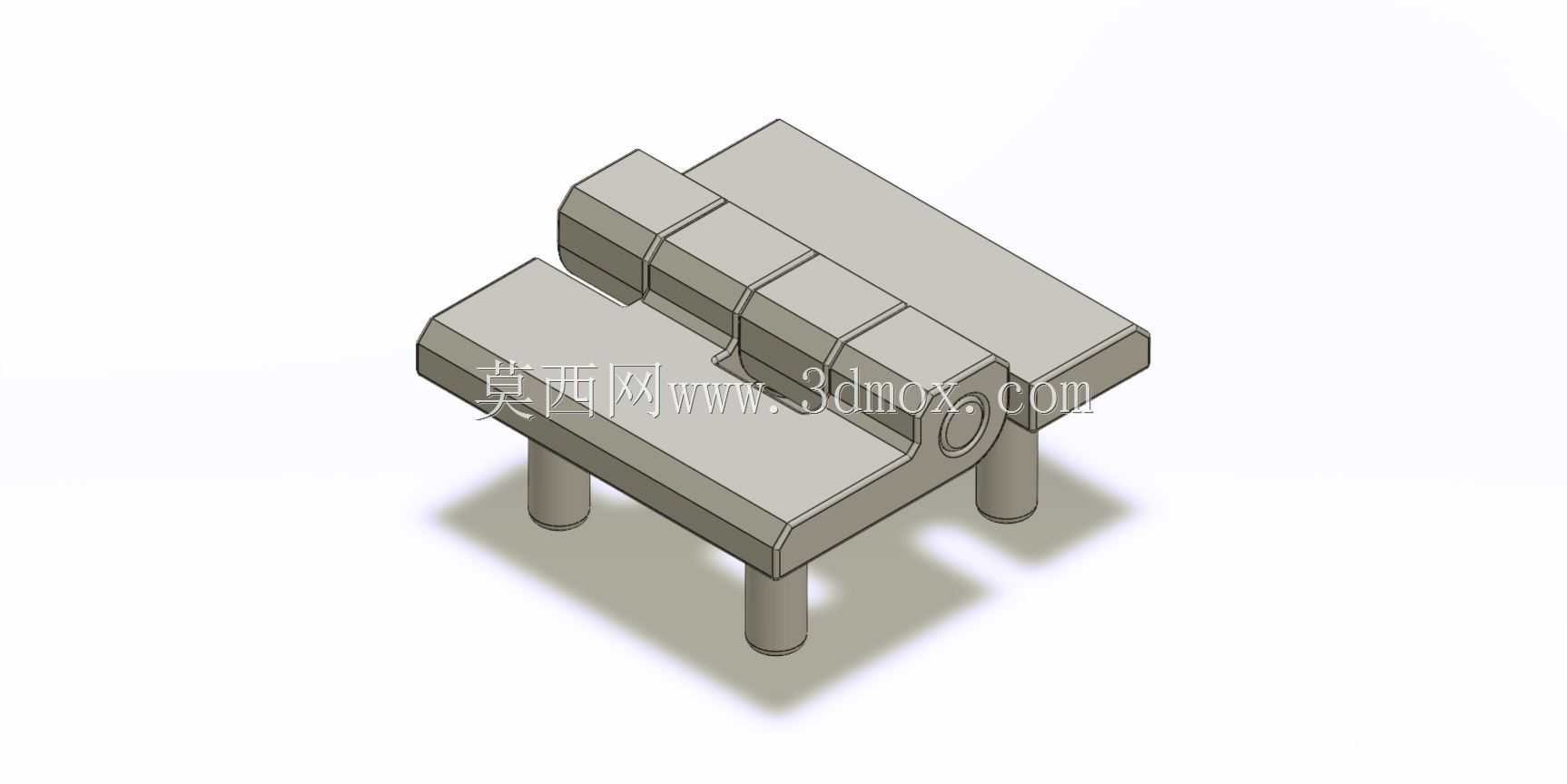

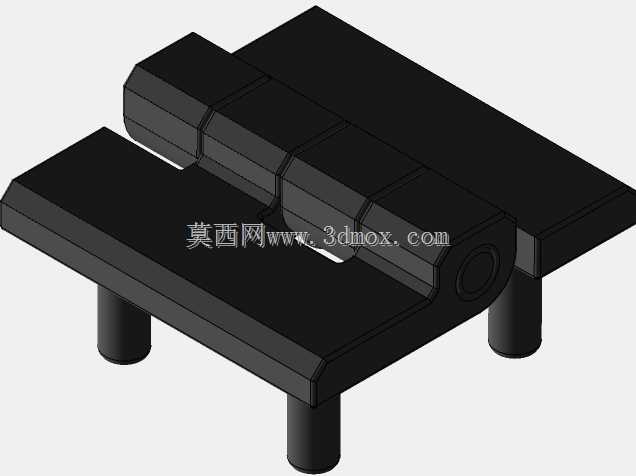

这款插拔式三柱定位铰链主要面向工业设备舱门、厚型防护门板、特种箱柜侧门的铰接场景使用，区别于普通民用合页的薄型结构，该款铰链采用三圆柱定位销设计，安装时三个圆柱可直接插入门板与门框对应的预制安装孔内，无需额外打沉头螺丝孔，适配厚度在20-40mm区间的金属或硬质复合门板，安装后铰接转动的同轴度偏差可控制在0.1mm以内，避免门板长期开合出现的下沉、错位问题。

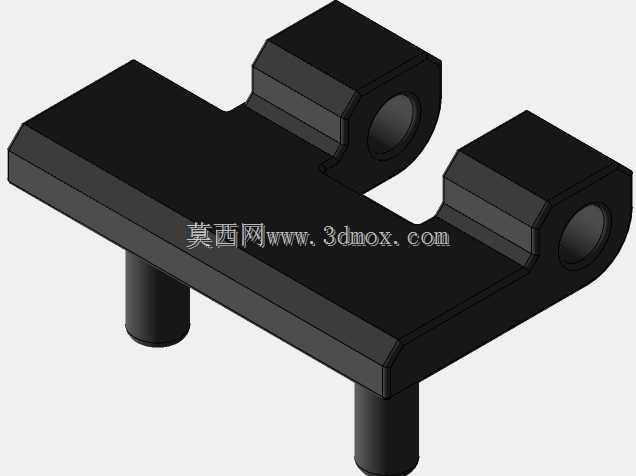

从结构设计逻辑来看，铰链主体采用对称式双页片布局，页片与铰接筒体采用一体化成型结构，铰接位置的轴套预留了0.2mm的间隙余量，既可以保证开合过程无卡滞，也能在门板承受一定侧向载荷时，通过页片与筒体的过渡圆角分散应力，避免铰接位置出现应力断裂。三个定位柱的长度统一设计为15mm，柱身做了轻微的拔模斜度，压入安装孔后可形成过盈配合，配合侧面的点胶固定槽，可在振动较强的设备上使用时避免铰链松脱。

实际选型使用时需要注意，该款铰链的开合角度最大为180度，安装时需要保证门框与门板的贴合面平面度公差不超过0.3mm，否则会出现开合摩擦异响。页片的总宽度为65mm，铰接筒体的外径为12mm，安装时两个页片的定位孔中心距需要严格匹配，三个定位柱呈等腰三角形分布，两个靠近铰接侧的定位柱中心距为40mm，远离铰接侧的单个定位柱到另外两柱连线的垂直距离为30mm，该布局可最大化承受门板的竖向载荷，单组铰链的额定承重可达15kg，常规尺寸的设备门搭配两组该款铰链即可满足使用需求。

不同于外露式螺丝安装的铰链，该款铰链安装后表面无突出的螺丝头，外观平整，也可避免螺丝长期外露锈蚀导致的拆卸困难，铰接位置的轴孔内部可预留润滑脂填充空间，长期免维护使用也不会出现锈蚀卡滞的问题，适配户外设备柜、机床防护门、特种工具箱等多种对铰接可靠性要求较高的场景，在做三维装配校核时，需要注意预留门板开合时的转动空间，避免页片边缘与门框加强筋发生干涉。
