多规格球头式卡特彼勒铰链结构设计

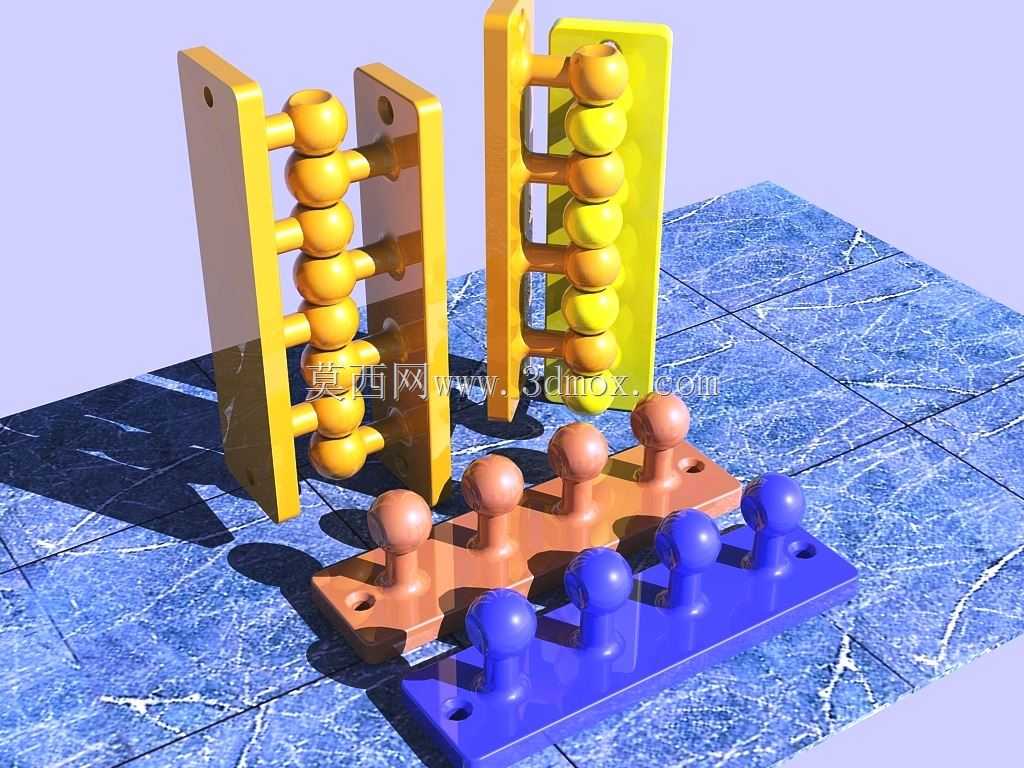

这类球头式铰接结构常应用在工程装备舱门、检修盖板、侧挂置物挂架的活动连接场景中，区别于传统平开合页的单轴转动限制，球头铰接结构可实现小角度的多向偏转，能抵消安装面的平面度误差，避免开合过程中出现卡滞、别劲的问题，尤其适配工程机械作业时的振动工况，减少铰接位置的应力集中。从结构设计逻辑来看，该系列铰链采用一体式串接球头的设计思路，将多个球头转动副集成在单根连接轴上，相比独立单球头铰接件，安装时只需固定两端的安装板即可完成整排铰接点的定位，大幅减少现场安装的打孔对位工作量，也能保证同排铰接点的同轴度一致性。安装板上预留的沉头安装孔，可适配标准内六角沉头螺钉，安装后螺钉头不突出安装面，不会对开合动作造成干涉，不同长度规格的铰链对应不同数量的球头单元，短款三球头结构适配小型检修舱门，长款六球头结构可支撑尺寸更大、重量更高的侧开面板，还有带一体式安装底板的挂装款，可直接作为设备外侧的管线挂架、工具挂点的铰接基座使用。设计过程中需要重点控制球头与球窝的配合间隙，间隙过大会导致铰接位置晃动量超标，影响门板闭合后的密封性能，间隙过小则会在低温环境下出现转动卡涩，同时安装板的厚度需要匹配对应承重要求，避免长期承重后安装板出现翘曲变形，导致球头轴偏载磨损。安装边界方面，需要预留出铰链转动时的避让空间，尤其是多球头长款结构，开合过程中球头串轴会有小幅的径向位移，安装时不能在铰接运动路径上布置其他硬质构件，不同颜色区分的款型可适配不同的安装场景，亮色款用于设备外侧需要醒目提示的检修位置，深色款用于设备内部不影响整体外观的铰接位置，整体结构没有易损的弹性零件，依靠球头与球窝的面接触承载，抗冲击性能优于普通销轴式合页，能适应工程机械户外作业的复杂工况，在频繁开合、带振动的使用场景下使用寿命更长，也不需要定期加注润滑脂，维护成本更低。
