垂直式手动快速夹钳压紧机构设计

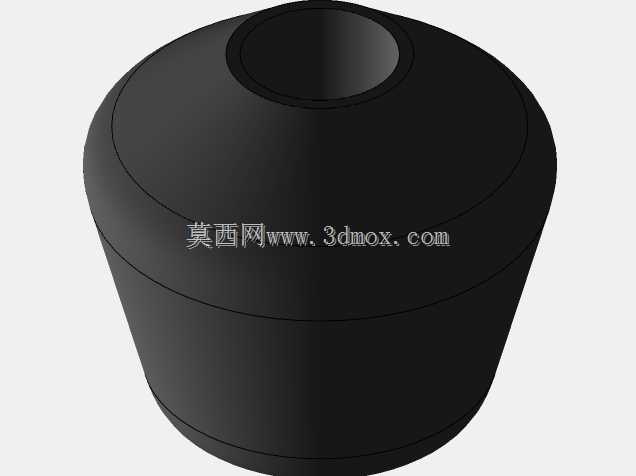

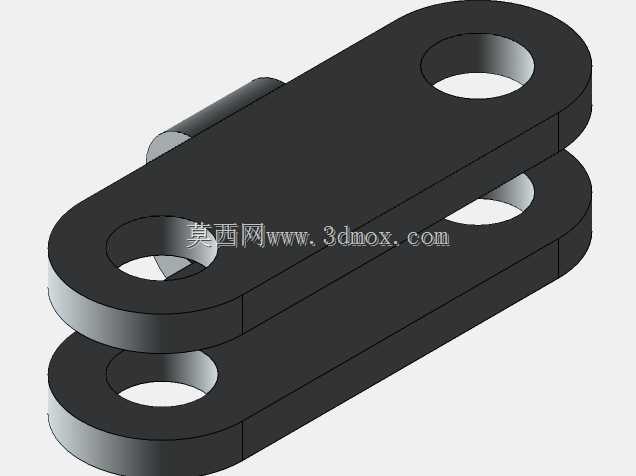

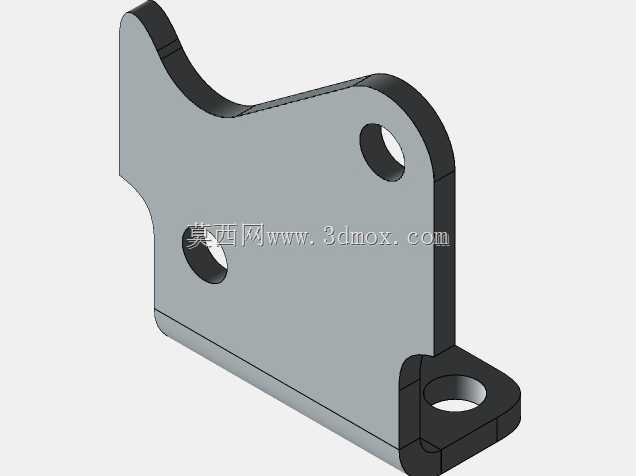

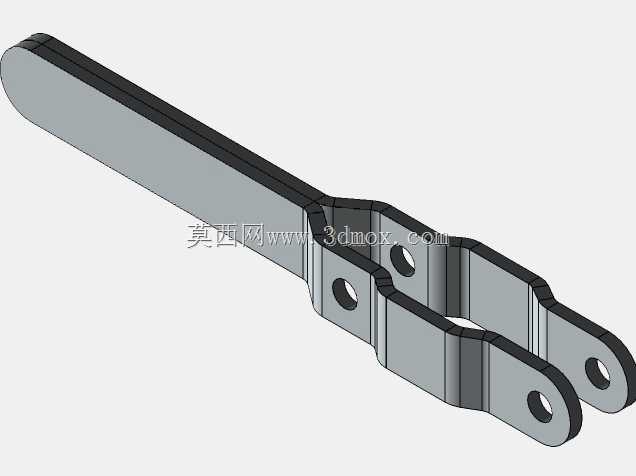

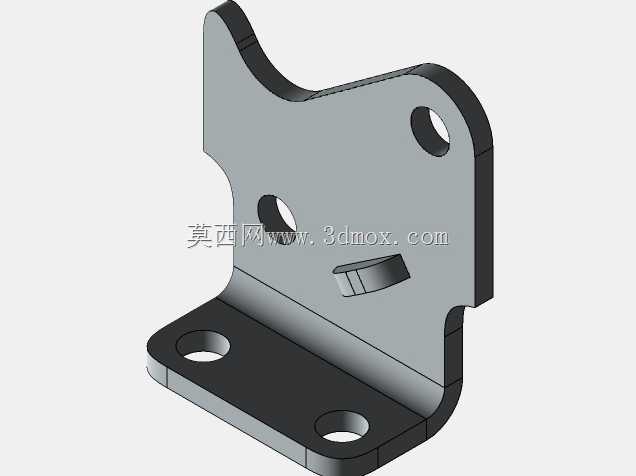

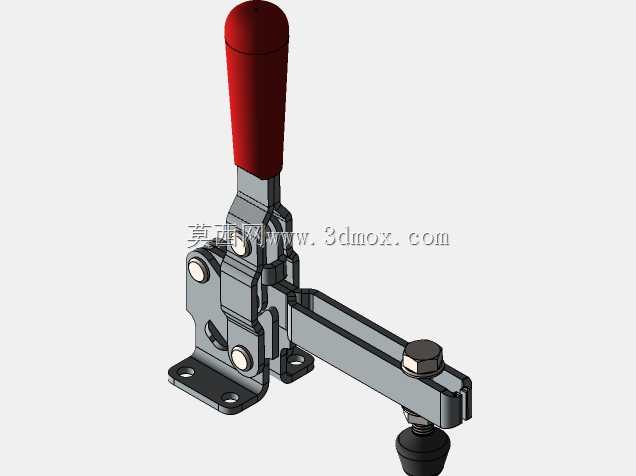

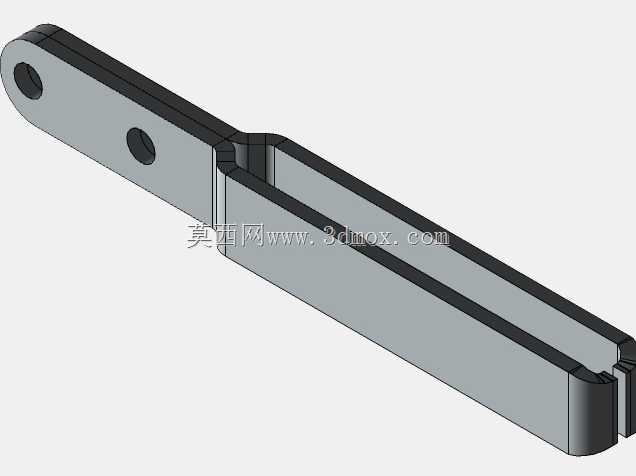

在工装夹具设计、非标自动化产线工位辅助定位、小型零部件焊接加工、木工拼合作业以及电子元器件装配工位中，这类垂直肘节式压紧结构的应用覆盖面极广，相比传统的螺栓压紧、凸轮侧压结构，它的操作效率优势十分突出，单次压紧与释放动作仅需扳动操作手柄即可完成，无需反复拧动紧固件，能大幅降低工位操作的辅助时间占比。从结构功能逻辑来看，这套压紧机构利用连杆机构的死点锁止特性实现压紧状态的保持，当手柄扳动至垂直锁止位置时，连杆传动副越过力学死点，此时即便压头受到工件方向的反向反作用力，机构也不会自行松脱，锁止可靠性完全能满足常规机加工、装配场景的夹持力要求，不会出现加工过程中工件移位的问题。设计过程中优先考虑了操作的人机工程属性，操作手柄采用长力臂结构，外层包覆防滑握持结构，操作人员施加较小的扳动力即可在压头端输出足够的压紧力，长期重复操作也不易产生手部疲劳；压杆部分采用可调节长度的螺纹结构，搭配底部的橡胶防滑压头，既可以根据不同厚度的工件调整压合行程，适配一定尺寸范围内的工件夹持需求，橡胶压头还能避免硬质金属压头直接接触工件表面，防止工件表面出现压痕、划伤，对表面质量要求较高的阳极氧化件、喷涂件、抛光件十分友好。安装底座采用带安装孔的法兰式结构，两个对称布置的安装孔可通过螺栓直接固定在工装板、焊接平台或者设备工作台面上，安装边界清晰，底座的轮廓尺寸紧凑，不会占用过多的工位安装空间，水平伸出的压臂可以延伸至底座外侧的工件上方，无需将工件放置在底座正上方，适配更多异形工件的夹持场景。整套机构的运动部件都做了铰接间隙优化，各铰接销轴处的配合间隙控制在合理范围内，既保证手柄扳动过程顺畅无卡滞，又不会因为间隙过大导致压紧状态下出现压头晃动、位置偏移的问题；锁止状态下手柄处于垂直向上的位置，不会向侧方伸出占用过多操作空间，也能避免工位上的其他部件误碰手柄导致夹钳意外松脱。在实际选型应用中，这类夹钳常被用于焊接工装的工件定位、装配线的工件临时固定、检测工位的工件压紧限位，甚至部分小型治具的快速开合结构也会采用这类原理的夹钳，相比气动、液压压紧结构，它无需外接动力源，安装布置灵活，成本更低，维护也十分简便，仅需定期在铰接点加注少量润滑脂即可长期稳定使用，非常适合小批量生产、柔性化作业的工位场景。
