电动云台网络摄像机结构设计

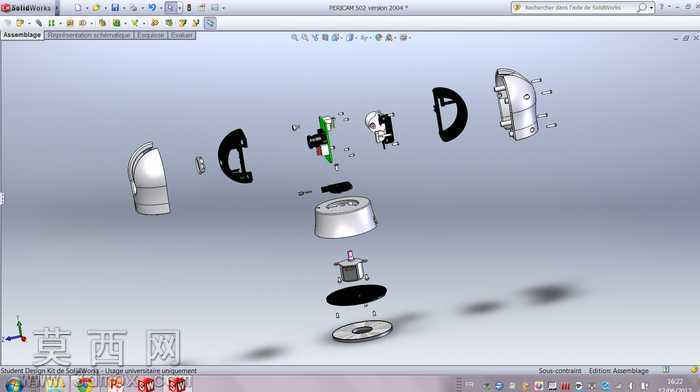

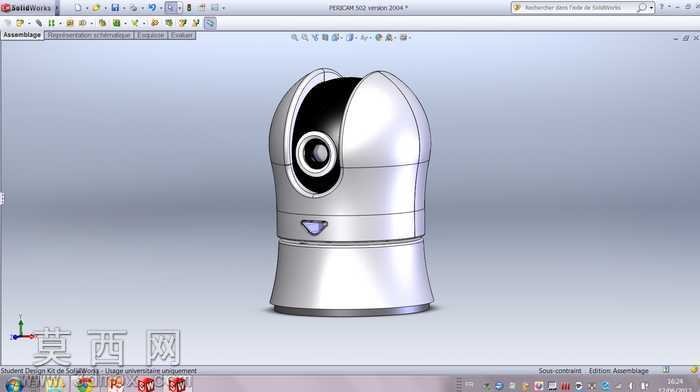

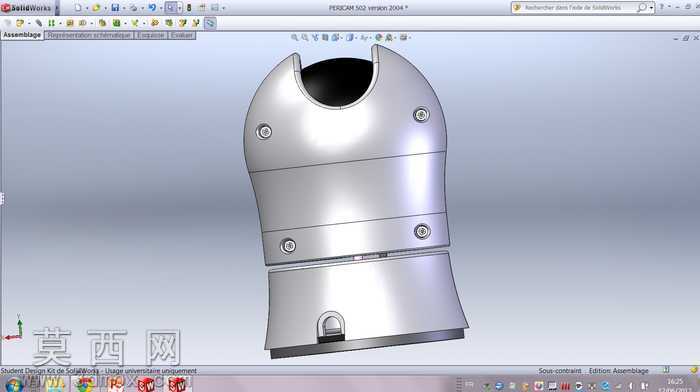

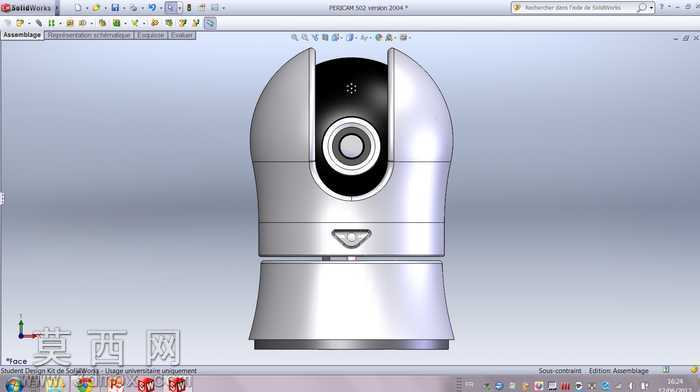

本作品为电动云台网络摄像机的三维结构设计，采用SolidWorks完成全参数化建模，通过爆炸视图清晰呈现各组件的装配关系与空间排布。建模过程中首先对产品功能进行拆解，将整体划分为上下壳体组件、云台转动机构、图像采集模块、电路承载单元四个核心部分，每一部分均按照实际生产的尺寸公差要求进行特征绘制，确保各零件间的配合间隙符合注塑件与标准件的装配规范。外壳部分采用曲面建模方式构建流畅的弧面轮廓，分别绘制前后装饰盖、底座护罩的独立曲面，通过加厚、抽壳特征生成实体结构，预留出镜头开孔、指示灯位与走线槽位，材质设定为哑光ABS工程塑料，赋予细腻的磨砂质感渲染效果，还原消费级安防产品的外观质感。云台转动结构部分，分别绘制水平旋转底座、垂直俯仰支架、传动齿轮组与微型驱动电机的独立模型，对齿轮的模数、齿距参数进行精准设定，还原电机输出轴与齿轮的传动配合关系，转动关节处预留轴承安装位，确保虚拟装配下转动副的运动逻辑符合实际电动云台的运行轨迹，金属传动件赋予镀锌金属材质，呈现金属零件的哑光金属光泽与边缘倒角细节。图像采集模块部分，绘制了CMOS传感器基板、镜头组件、红外补光灯板的独立结构，镜头部分采用多层透镜堆叠建模，还原光学镜头的通透质感，传感器基板绘制出贴片元件的排布细节，还原电路板的真实结构。电路承载单元部分，对主控电路板、接线端子、电源接口进行特征建模，合理规划内部走线空间，确保各模块间的连接线路无结构干涉。整体设计从产品功能需求出发，先确定核心成像与转动功能的结构布局，再围绕核心组件设计外壳防护结构，所有零件均按照可落地生产的工艺要求进行建模，避免出现无法脱模的倒扣结构与不合理的壁厚设计，爆炸视图的排布遵循装配逻辑顺序，清晰展示从底座到上盖的逐层装配关系，可直接用于产品结构验证、装配指导与外观渲染展示。
