带格栅导流结构的方形水封腔体组件

这款水封组件主要应用于小型给排水管路、实验台排水终端、冷凝水收集回路的水封隔断场景，核心作用是通过留存水体形成液封，阻断管路内的异味、有害气体反向溢散到室内空间，同时兼顾排水过程中的杂物初步拦截功能，避免大颗粒杂质直接冲入下游管路造成堵塞。从结构设计来看，整体采用方形盒体布局，相比传统圆形水封，方形结构更适配台面下方、设备侧壁的直角安装空间，能最大化利用边角闲置区域，减少对安装腔体内净空间的占用。盒体四个边角位置设置了带安装孔的凸台，安装孔位做了沉头处理，装配时螺丝头部可完全没入凸台平面，不会突出表面干涉盖板的贴合密封，四个安装孔的中心距按照常规卫浴、实验设备的安装孔位标准设计，可直接替换同规格的现有水封部件，无需额外改动安装基面的开孔位置。

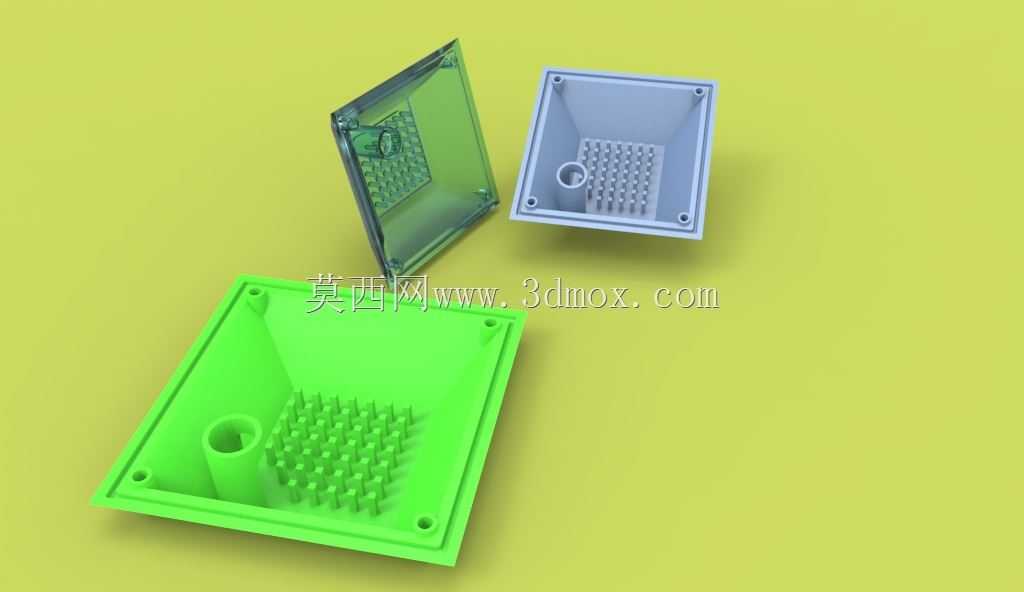

腔体内部的凸起格栅阵列是核心功能结构，格栅采用等间距矩阵排布，凸起高度占腔体有效储水深度的三分之二，排水过程中水流从进水口冲入后，会先经过格栅区域打散水流，避免高速水流直接冲击水封层造成液封击穿，同时格栅间隙可拦截排水中携带的毛发、碎屑、硬质颗粒等杂物，日常维护时只需打开上盖即可清理格栅截留的杂物，无需拆解整个排水管路。腔体侧壁预留的圆柱形接口为进水对接端，接口内径匹配常规PVC软管、硬管的外径尺寸，接口外壁做了多圈环形止退槽，插接软管后可通过卡箍紧固，避免管路受压脱落，接口位置设置在腔体侧壁偏上位置，进水方向正对格栅区域，保证进水水流不会直接冲击水封液面。

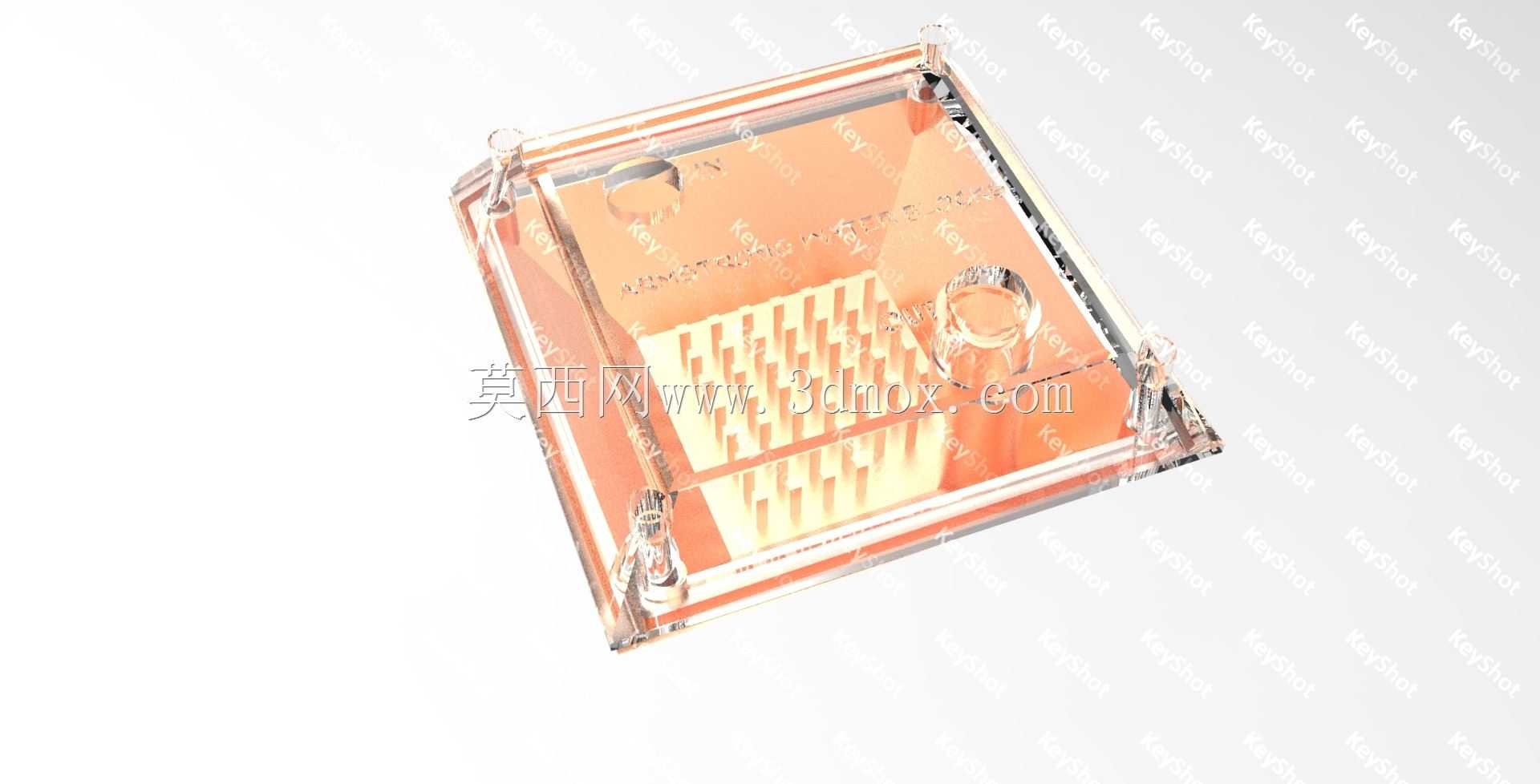

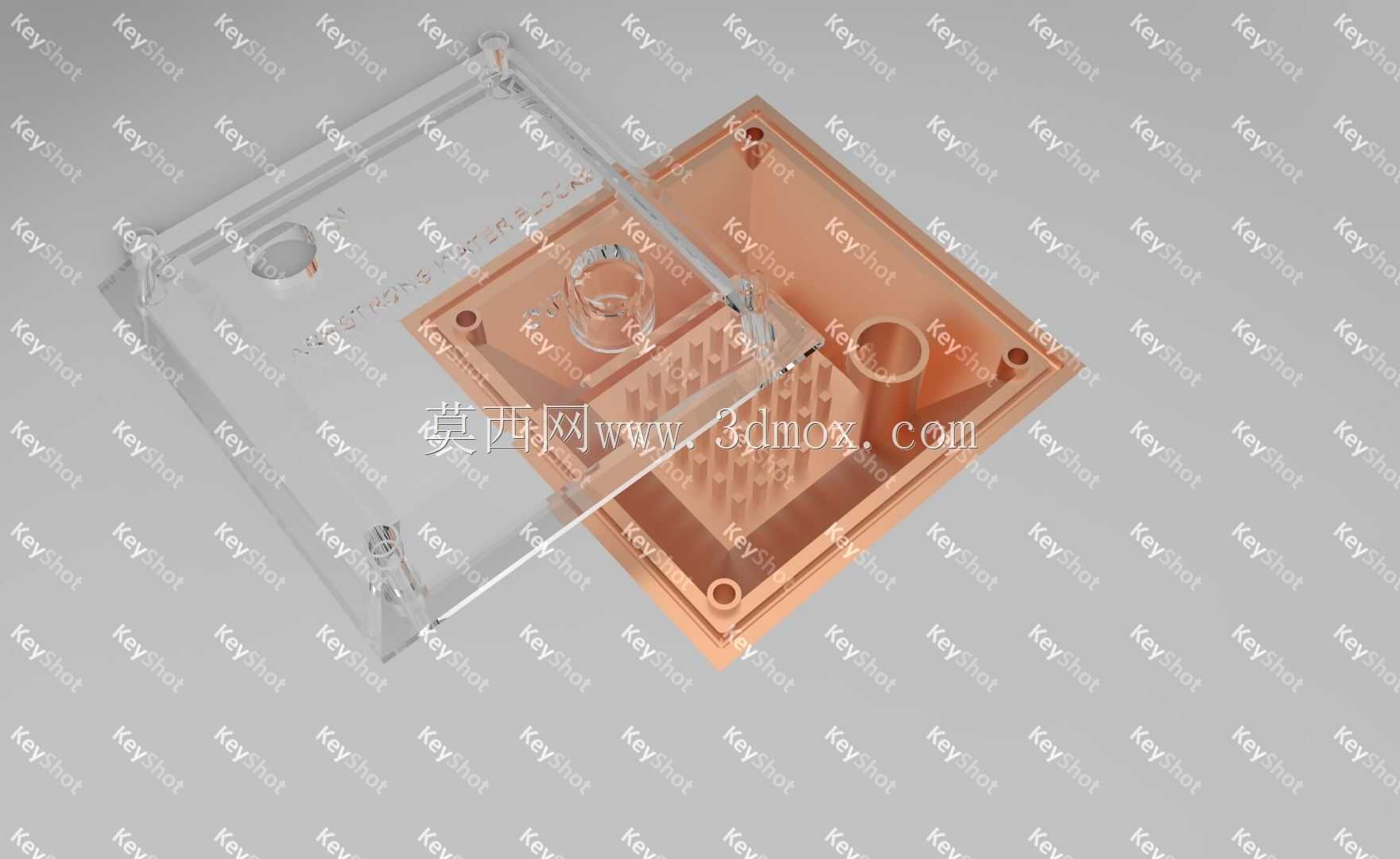

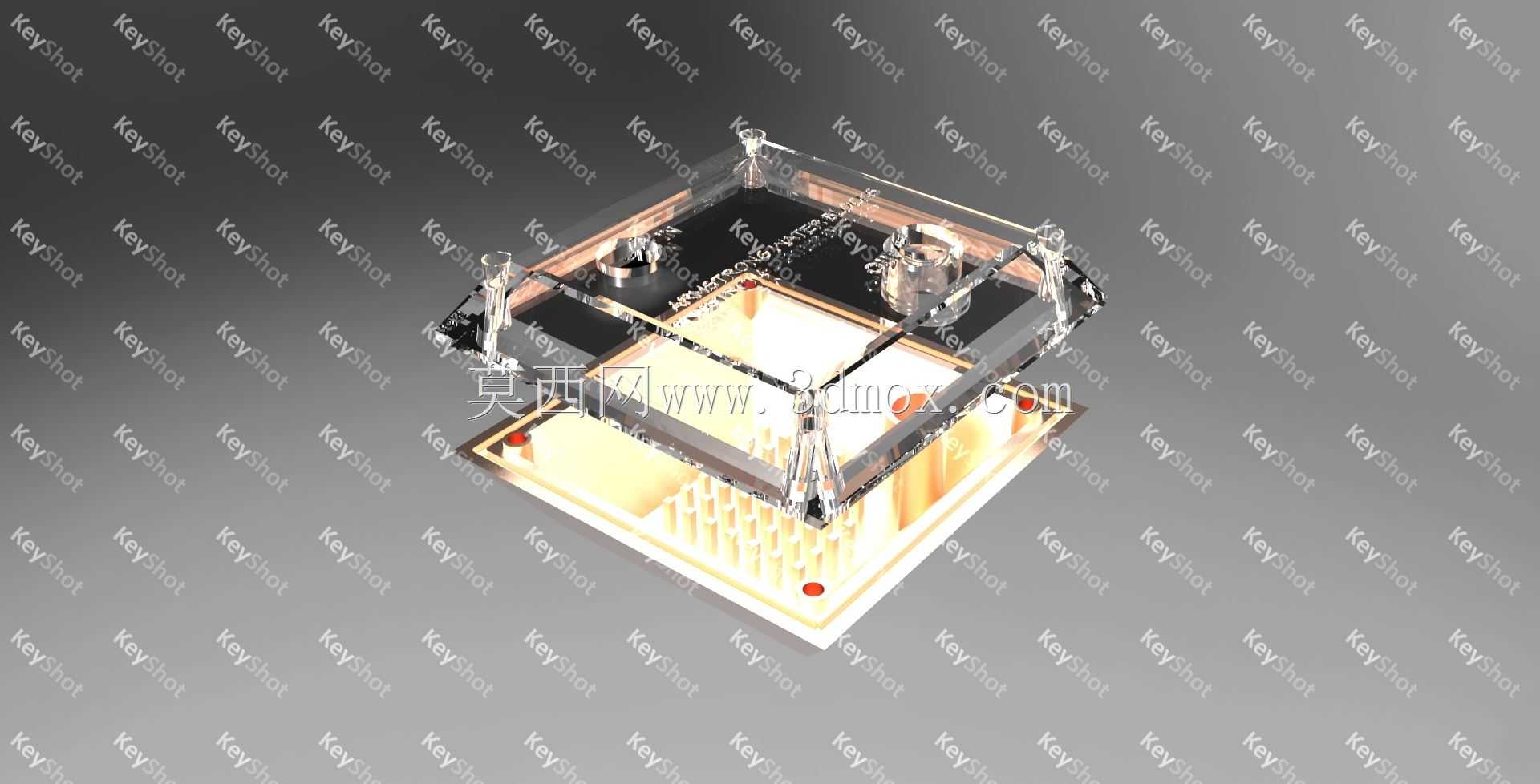

上盖采用透明PC材质设计，日常使用中可直接透过盖板观察腔体内的储水水位、杂物积存情况，无需拆开盖板就能判断是否需要清理维护，盖板与盒体的贴合面做了一圈环形密封槽，装配时可嵌入橡胶密封圈，通过四个角的螺丝锁紧后能实现接触面的完全密封，避免排水过程中出现渗水、溢水问题。目前展示的结构完成了下半部分腔体的功能设计，后续可根据不同应用场景的排水流量需求，调整格栅的间距、腔体的有效储水深度，或是在腔体侧壁增设溢流接口，适配大流量排水场景的使用需求，整个组件的壁厚按照注塑成型工艺要求做了均匀化处理，转角位置均设置了工艺圆角，避免注塑过程中出现应力集中、缩痕等成型缺陷，可直接用于开模量产。
