小型数控铣床用可调式T形槽止动挡块结构

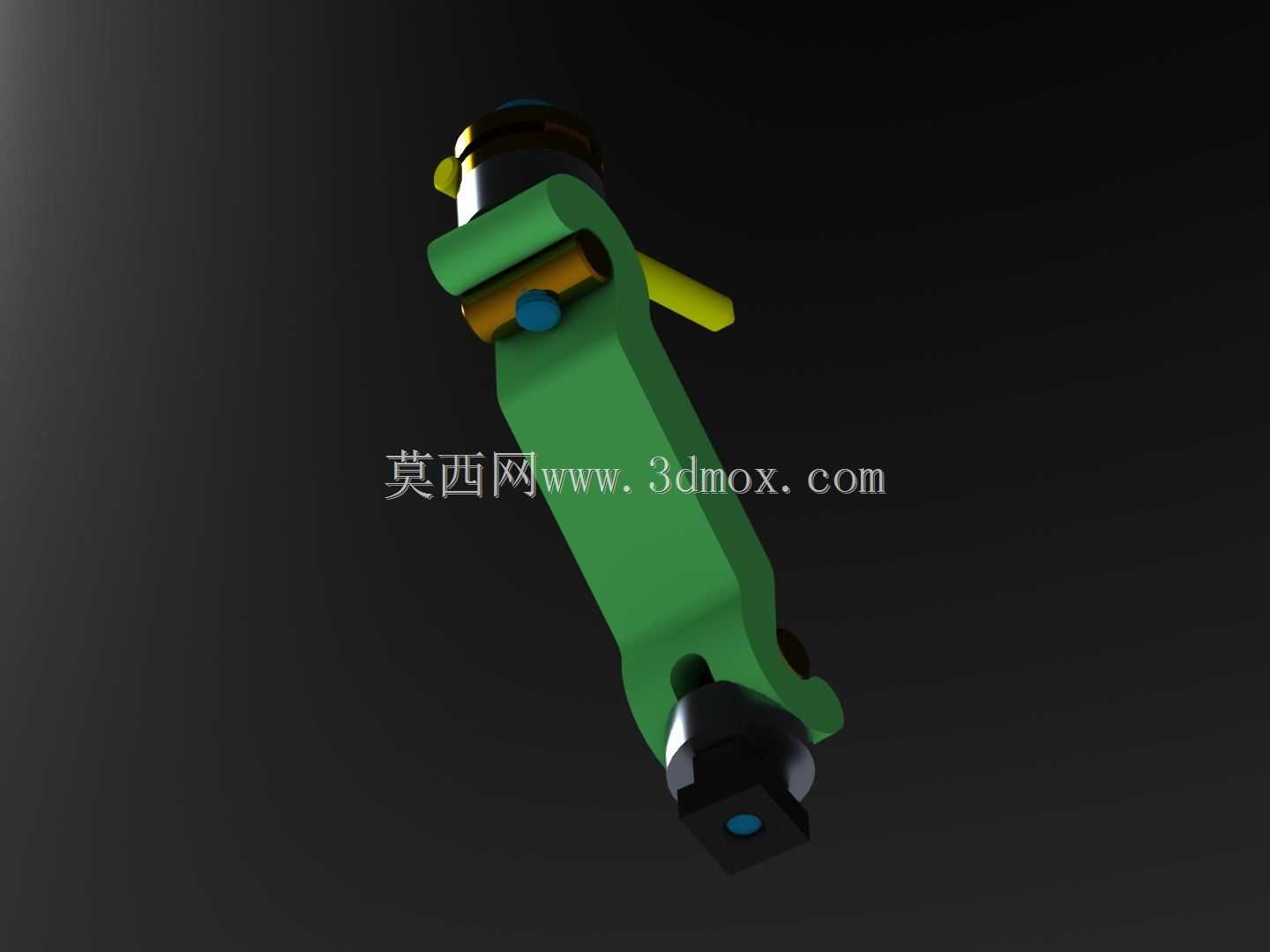

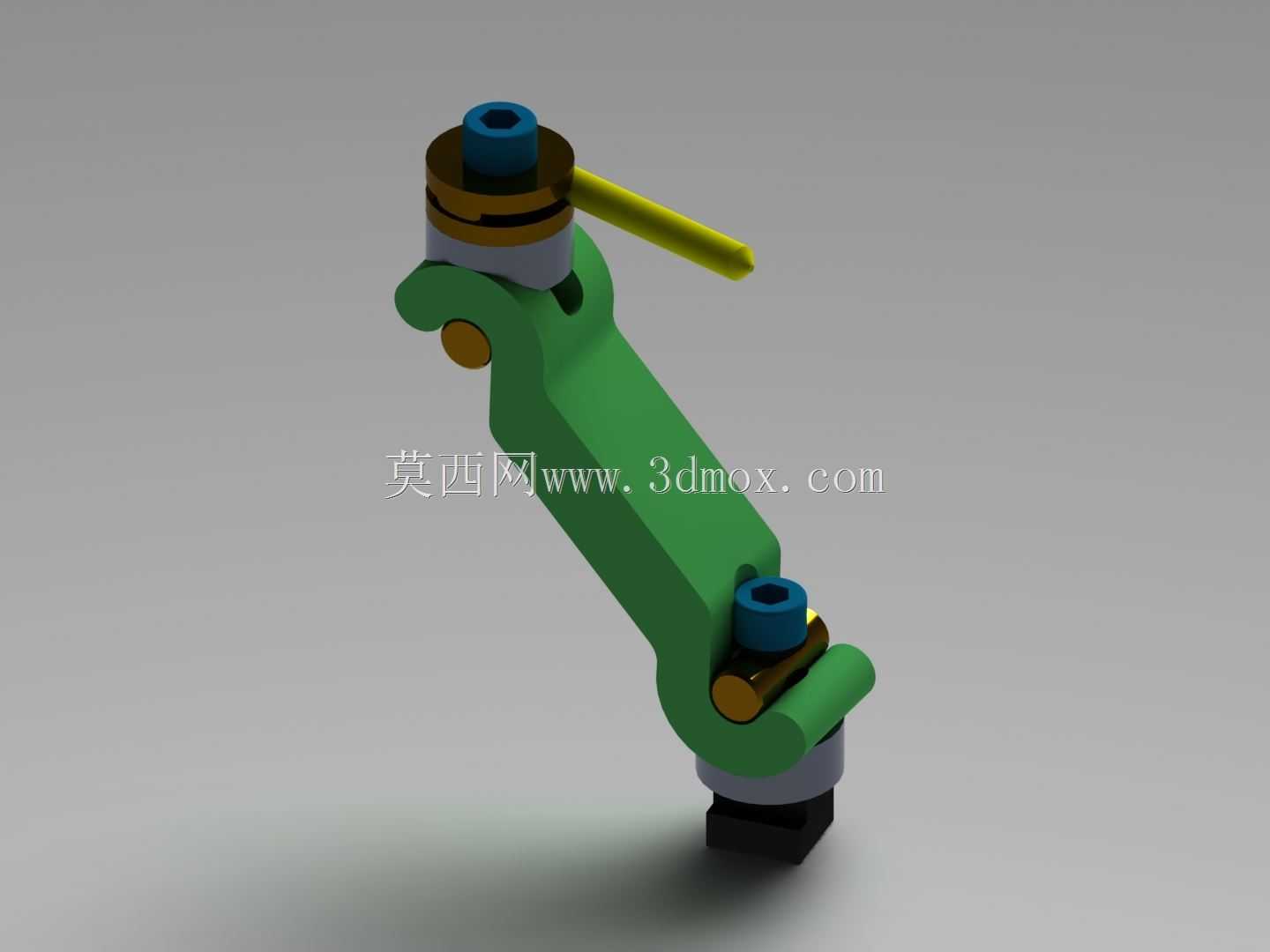

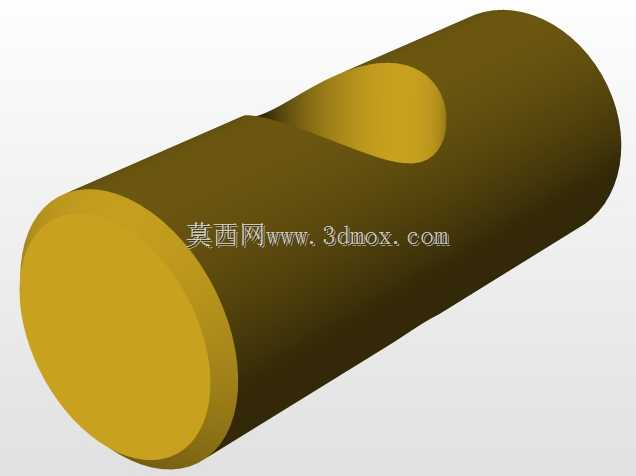

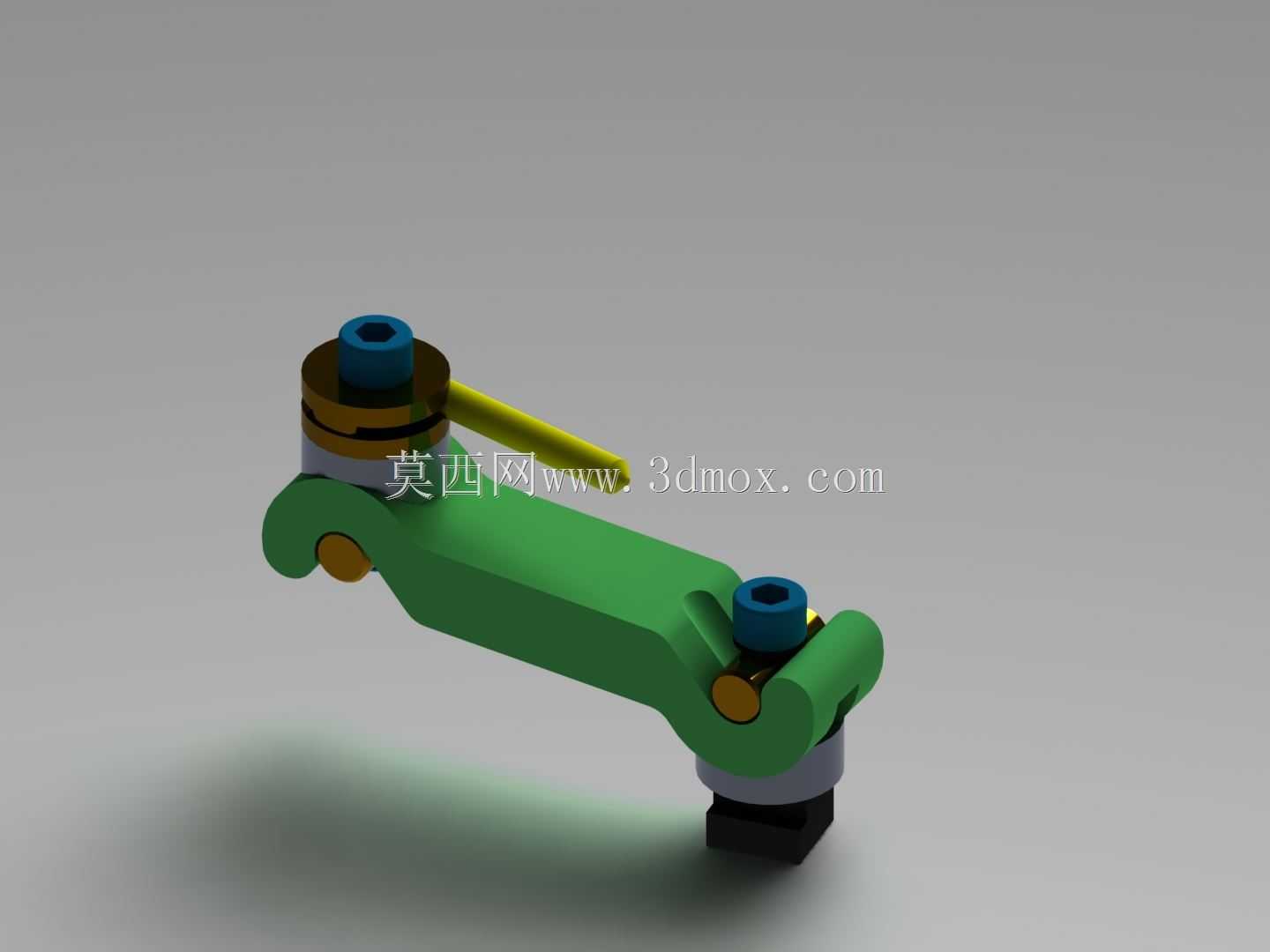

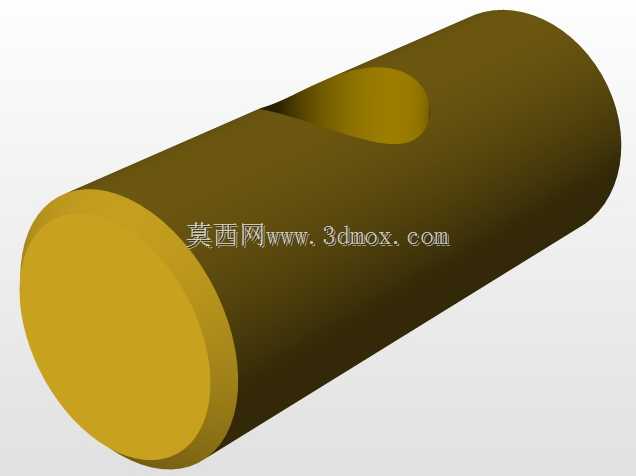

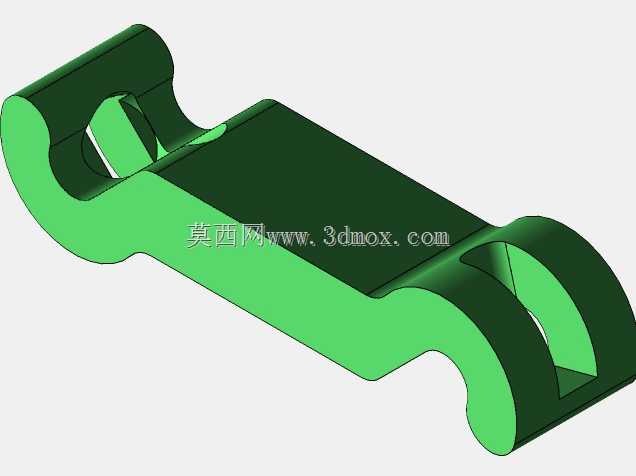

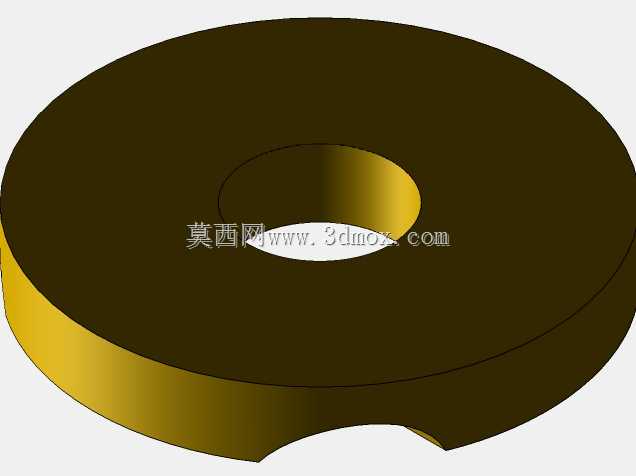

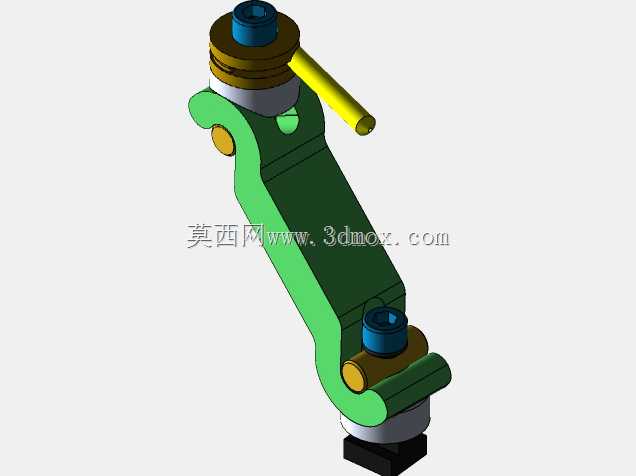

在小型数控铣床、桌面级木工路由器这类轻载加工设备的日常作业中，工件定位的便捷性直接影响单件小批量加工的换型效率，这款适配8mm宽度T形槽的止动挡块，正是针对这类设备的工装定位需求开发的结构件。不同于大型加工中心使用的重型限位块，这款挡块整体采用紧凑的偏心杠杆式结构，主体承力臂做了圆弧过渡的异形截面设计，既保证了压紧状态下的结构刚性，又尽可能压缩了安装后占用的工作台面空间，避免干涉小型工件的走刀路径。安装时只需将底部的M6 T形螺母滑入工作台T形槽内，无需完全松脱螺母即可沿槽方向快速调整挡块的大致位置，扳动侧面的黄色操作杆，通过偏心轴的转动实现挡块的锁紧与松开，调整到位后偏心结构会提供持续的压紧力，避免加工过程中因切削振动导致挡块移位。从安装边界来看，挡块锁紧后高出工作台面的高度控制在较低范围，两个带缓冲衬套的压紧端分别对应不同的定位接触面，既可以靠紧毛坯工件的侧边，也能配合平口钳等工装实现辅助定位，衬套采用耐磨非金属材质，长期反复靠紧工件也不会刮伤工件表面或工装基准面。设计过程中特意将偏心轴的转动行程控制在合理范围，操作杆扳动角度不超过90度即可完成锁紧与释放动作，操作人员单手就能完成位置调整与锁紧操作，不需要额外使用扳手等工具，非常适合小型加工场景下频繁更换工件定位位置的使用需求。承力臂的厚度经过反复校核，在承受常规轻载铣削、雕刻加工的侧向推力时不会发生明显形变，连接部位的销轴采用间隙配合设计，长期使用磨损后也可以快速更换销轴，不需要整体更换挡块总成，降低了工装的维护成本。对于桌面级数控设备的用户来说，这类小型可调挡块不需要对原有工作台做任何改造，直接利用现有T形槽即可安装使用，相比传统的螺栓固定式限位块，调整效率提升明显，尤其适合加工尺寸差异较大的多品种小批量零件时快速切换定位基准，也可以多个挡块配合使用，在工作台面上搭建灵活的定位靠山体系，满足不同形状工件的装夹定位需求。
