SHF25型菱形法兰对开式支撑轴承座

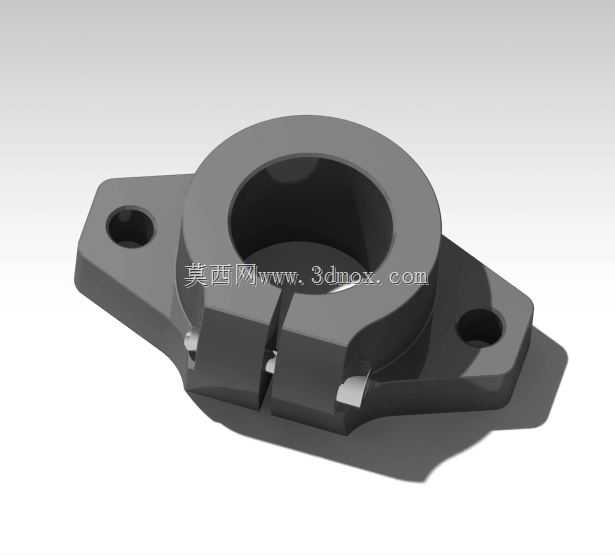

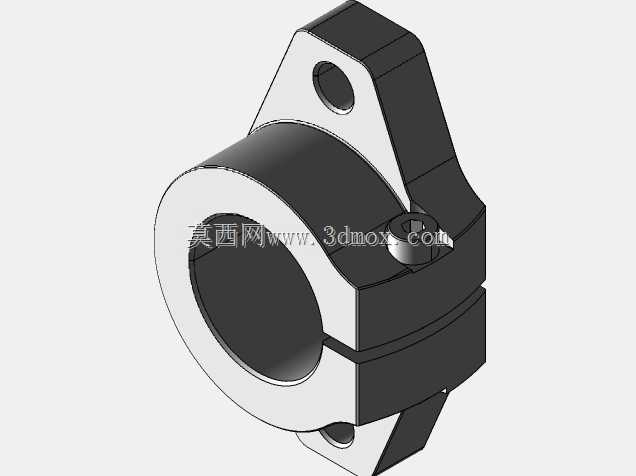

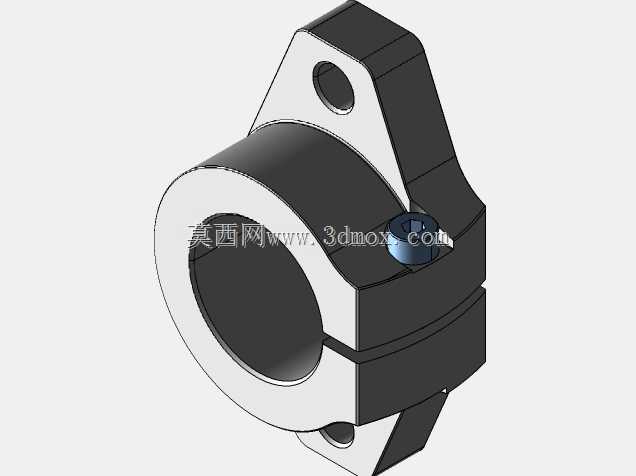

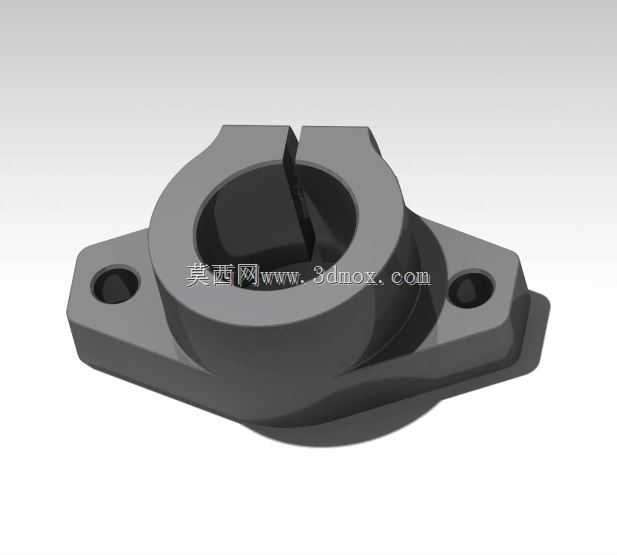

在自动化输送线、小型工装夹具、精密检测设备的轴系布局中，这类对开式菱形法兰支撑座是十分常见的轴系固定元件，核心作用是为光轴提供径向支撑与轴向定位，避免轴系运转过程中出现径向跳动、轴向窜动问题，保障传动精度与运行稳定性。不同于整体式轴座需要从轴端穿入安装的局限，这款对开结构的支撑座可以在轴的任意位置完成装夹固定，尤其适合已经完成其他组件装配的长轴、中间段需要增设支撑点的轴系，大幅降低现场装配与后期维护的拆装工作量。从结构设计来看，主体采用上下对开的剖分结构，剖分面预留了锁紧间隙，当两侧锁紧螺栓拧紧时，内孔会均匀收缩抱紧穿过的光轴，抱紧力分布均匀，不会出现局部应力集中划伤轴表面的问题，同时能保证足够的夹持力矩，避免轴在负载下出现打滑偏移。安装法兰采用菱形切边结构，相比圆形法兰能节省更多安装空间，两个安装孔对称分布在法兰两侧，适配常用的内六角螺栓安装，安装时可以通过微调螺栓位置补偿小范围的安装孔位偏差，降低安装面的加工精度要求。内孔为标准25mm通径，适配同直径的镀铬光轴、线性导轴，内孔表面做了精度处理，与轴的配合间隙控制在合理范围，既保证轴可以顺畅转动或滑动，又不会因间隙过大产生晃动。法兰安装面与内孔轴线的垂直度经过严格控制，安装后能保证轴的轴线与安装面平行，避免轴系出现别劲、卡滞问题。在焊接夹具组件中，这类支撑座常用来固定定位销、导向轴的端部，为夹具的开合动作提供稳定的回转支撑；在小型输送设备中，也可作为从动辊筒的端部支撑，承受辊筒传递的径向载荷。设计建模时，重点还原了剖分面的锁紧间隙、安装孔的沉头结构、内孔与安装面的形位公差，所有倒角、圆角细节都按照实际加工工艺还原，可直接用于虚拟装配验证、安装干涉检查，也能作为非标设备轴系选型的参考模型，帮助设计人员快速完成轴系布局的方案搭建，减少重复建模的工作量。
