集成开关功能的嵌入式品字电源插座

这类带开关的嵌入式电源插座，是各类台式工业设备、桌面测试仪器、小型工控终端、商用电子整机上极为常见的市电接入部件，日常做设备结构设计时，选型适配的频次非常高。不同于外置的拖线板插座，这类插座是直接嵌装在设备壳体的面板开孔内，作为设备整机市电输入的第一道接口，同时集成的船型开关可以直接控制设备整机的市电通断，省去了额外在面板上单独开孔布置电源开关的工序，也能让设备面板的布局更紧凑整洁。

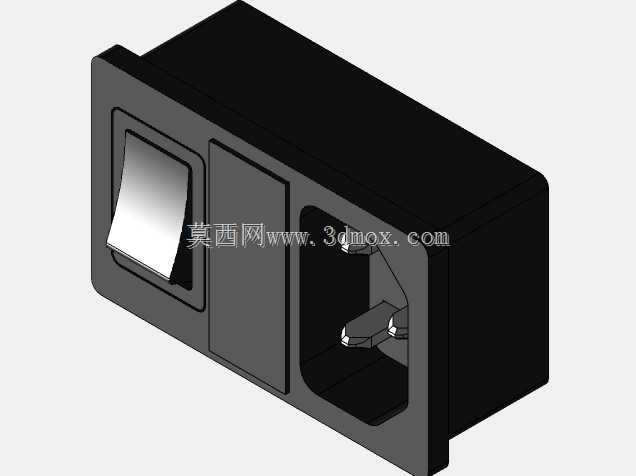

从结构设计的角度看，这款插座采用一体化集成设计，将品字AC电源接插模块、船型翘板开关整合在同一个黑色阻燃塑料基座内，基座的侧边做了卡扣式安装结构，安装时不需要额外打螺丝固定，只需要在设备面板上按照安装边界开出对应尺寸的矩形开孔，将插座从面板外侧推入开孔，侧边的弹性卡扣就会自动卡在面板内壁，完成快速固定，装配效率远高于分离式的开关加插座组合。插座的接插端采用标准品字三芯结构，适配通用的品字电源线，内部的铜件做了防氧化镀层，接触电阻低，大电流工况下发热更小，适配常规250V/10A以内的市电接入场景，能覆盖绝大多数中小型电子设备、工业桌面设备的供电需求。

实际做整机结构布局时，需要重点留意这款插座的安装深度，基座向后延伸的腔体要和设备内部的元器件预留足够的安全间隙，避免插座尾部的接线端子和内部其他金属部件接触造成短路；面板开孔的尺寸公差要控制在合理范围，开孔过大会导致插座装配后松动，开孔过小则无法顺利压入。集成的翘板开关拨动手感清晰，开关档位有明确的段落反馈，操作时不会出现卡滞，开关的触点和插座内部的导电回路做了集成化布线，不需要设计人员额外做开关到插座的飞线连接，减少了内部接线的工序，也降低了内部接线松脱带来的故障风险。

这类集成插座的外壳普遍采用阻燃V0级的工程塑料材质，在出现过载打火的情况时能有效阻止火焰蔓延，满足电子设备的安规设计要求。在做三维建模适配时，需要准确还原插座的面板外形轮廓、卡扣的位置与弹性行程、尾部接线端子的位置与尺寸，以及开关拨杆的活动行程范围，避免装配时出现干涉，尤其是开关拨杆的活动空间要预留充足，不能让面板或者内部的结构件挡住拨杆的摆动路径，导致开关无法正常拨动。在各类小型工控设备、桌面测试仪器、商用显示终端、小型数控设备的设计中，这类集成开关的电源插座是性价比极高的选型方案，既能简化面板布局，又能减少装配工序，降低整机的物料与装配成本。
