车辆液压转向柱塞执行机构结构设计

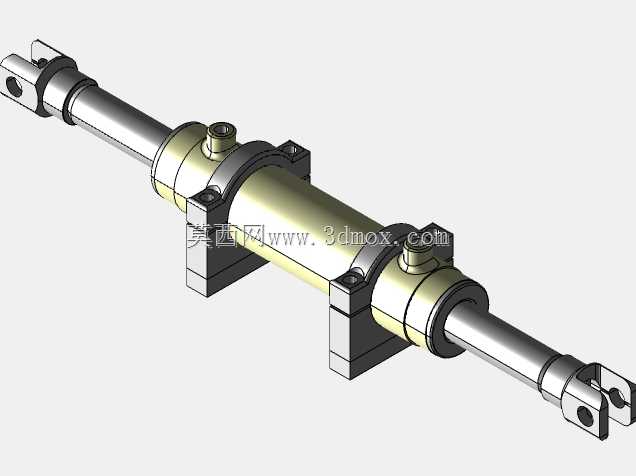

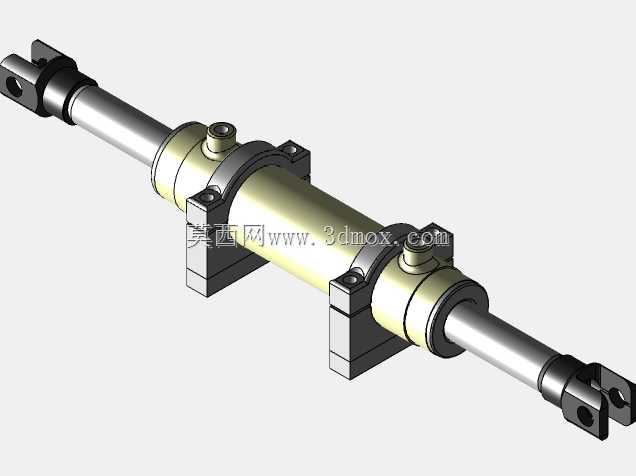

该转向柱塞执行机构是液压助力转向系统的核心执行部件，主要应用于需要液压助力转向的工程车辆、中型商用车、特种作业装备的转向系统中，直接承担转向动力输出、将液压能转化为直线往复机械动作的功能，通过两端铰接结构连接转向梯形机构，把柱塞的直线位移转化为转向轮的偏转动作，实现车辆行驶方向的精准控制。从结构设计逻辑来看，整体采用双出杆对称柱塞结构，缸体中部设置两个对称布置的油口，分别对应左右转向的进回油通路，通过压差推动柱塞组件轴向移动，对称结构可以保证左右两个转向方向的输出力、动作行程完全一致，避免转向过程中出现左右助力不均、回正偏差的问题。安装边界上，缸体采用两个分体式方形安装支座通过螺栓紧固在缸筒外壁，支座上设置同轴的安装定位孔，可通过销轴将缸体铰接固定在车辆底盘的安装支架上，安装支座的位置经过载荷校核，布置在缸筒受力弯矩最大的截面位置，可有效降低缸筒工作过程中的弯曲变形，保证柱塞运动的同轴度。两端的杆端采用叉形铰接结构，带统一规格的销轴安装孔，可直接与转向梯形的横拉杆球头铰接，适配多数商用车转向机构的安装接口尺寸，柱塞杆表面做硬铬镀层处理，配合缸筒内的导向环、密封件组合，可承受转向过程中径向载荷的冲击，避免柱塞杆出现偏磨导致的内泄问题。设计过程中充分考虑了实际工况的载荷特性，转向动作属于高频往复间歇运动，密封结构采用多道组合密封，分别承担静密封、动密封、防尘的功能，可适应户外作业的多尘、温差变化大的工作环境，减少日常维护的频次。缸筒与端盖的连接采用卡环式结构，相比法兰连接体积更小、重量更轻，同时满足额定工作压力下的强度要求，缸体外部的油口采用标准公制螺纹接口，可直接适配常规液压管路的接头规格，不需要额外制作转换接头。在实际选型应用中，该结构的行程参数可根据不同车型的转向轮最大偏转角度匹配调整，安装支座的间距、杆端铰接孔的中心距都预留了参数化调整的空间，可直接通过修改三维模型的参数快速适配不同吨位的车型转向系统需求，建模过程中所有配合面都按照实际加工公差设置了装配间隙，密封件的安装槽尺寸完全符合液压油缸设计的行业标准，可直接导出工程图用于生产加工，不需要二次调整结构尺寸。
