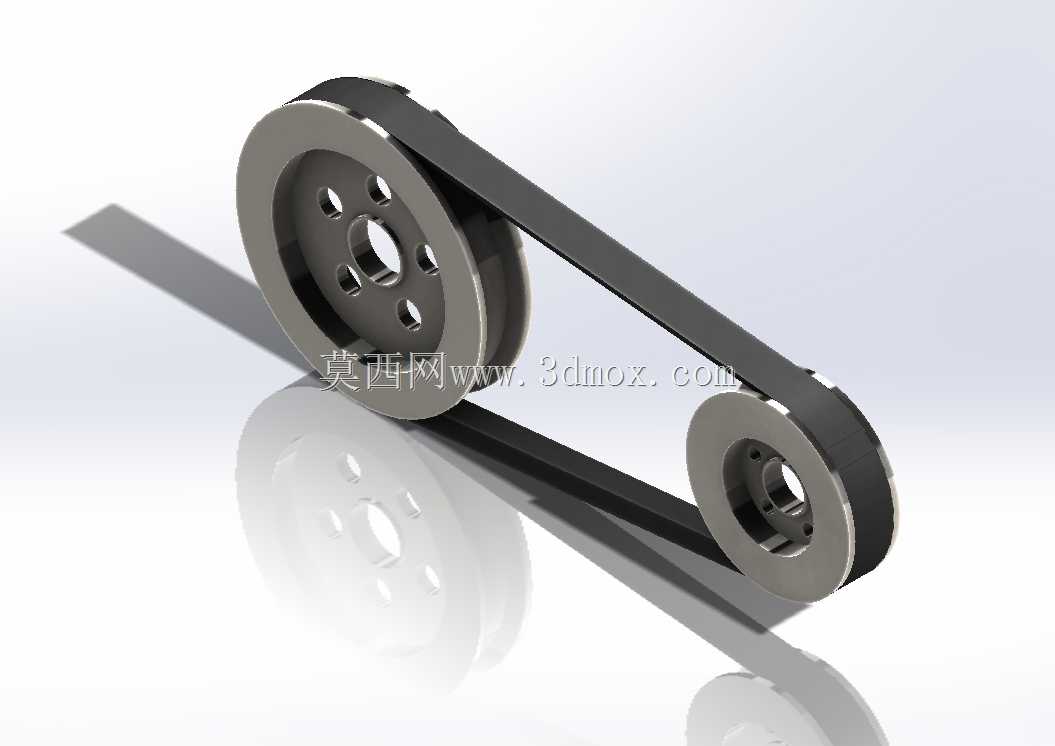

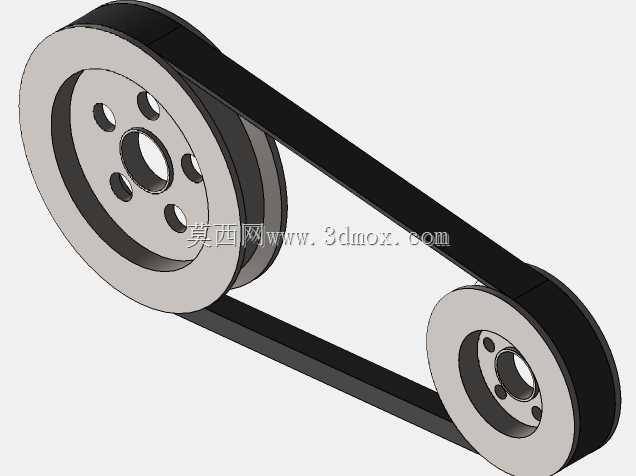

Solidworks平台带STL格式的皮带轮皮带传动组件

这套带传动组件是工业传动系统里应用极广的基础部件，日常在轻工输送线、小型机床进给机构、农用机具动力传递、家电动力输出端都能见到它的身影，核心作用是在两个轴间距较大的安装位之间传递旋转扭矩，相比齿轮传动它不需要严格的中心距公差控制，安装调试门槛更低，运转过程中自带缓冲吸震特性，能有效降低动力端的载荷冲击，过载时皮带会在轮槽内发生打滑，可避免后端负载卡死时烧坏驱动电机，对整套动力链路起到过载保护作用。

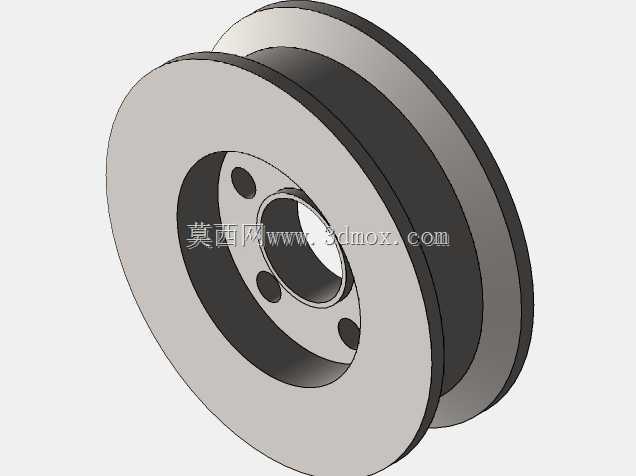

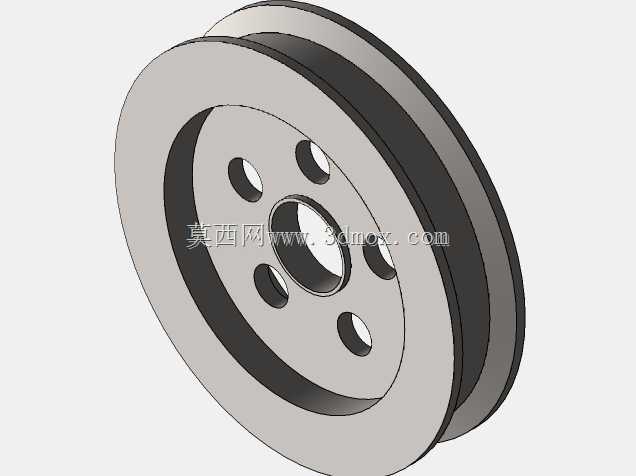

从结构设计来看，两个带轮均采用辐板式结构，轮缘位置加工有匹配平皮带的弧形槽面，轮辐上开设的多个减重孔并非随意排布，是在保证轮体整体抗弯、抗扭强度的前提下，尽可能降低轮体自身转动惯量，减少动力启动阶段的无效能耗，轮毂位置的通孔与键槽结构，是用来和传动轴做周向固定，保证扭矩传递过程中轮体和轴不会发生相对转动，安装时需要注意轮毂端面和轴肩的贴合度，避免轮体装偏导致皮带运转时出现偏磨、掉带问题。配套的平皮带采用环形闭合结构，内表面和轮槽接触的面做了糙化处理，提升摩擦系数保证传动效率，外表面为光滑平面可避免运转过程中积灰嵌渣。

实际选型应用时，需要先确认两个带轮的中心距安装边界，这套模型里大小带轮的直径比为固定传动比，适配对应转速比的动力传递场景，安装时要控制好皮带的预紧力，预紧力过大会加剧皮带和轮槽的磨损，还会增大轴承的径向载荷缩短轴承使用寿命，预紧力过小则会出现传动打滑、转速丢转的问题，日常维护时要注意避免皮带接触油污、酸碱类腐蚀介质，防止橡胶材质老化开裂降低使用寿命。建模过程中对轮体的倒角、圆角过渡都做了还原，这些细节不仅是为了去除加工毛刺，也能减少应力集中，避免带轮高速运转时在转角位置出现应力开裂问题，轮槽的表面粗糙度也做了对应设计，既保证足够的摩擦力，又不会过度磨损皮带接触面。
