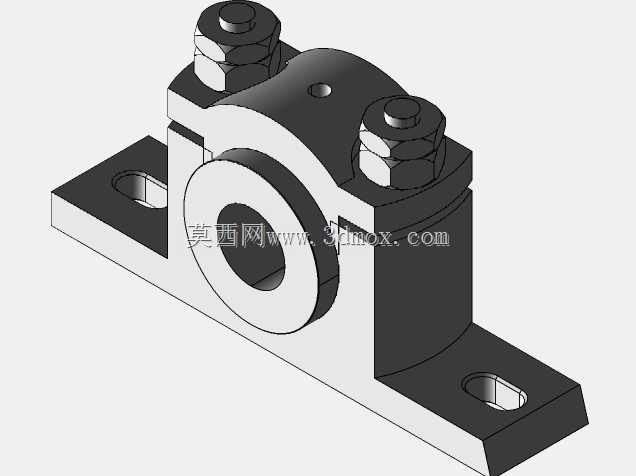

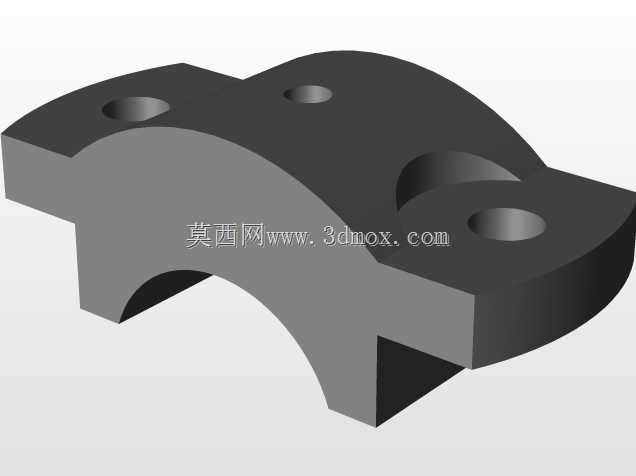

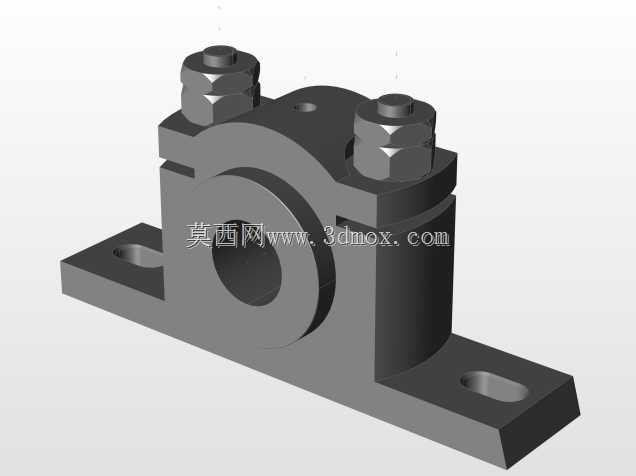

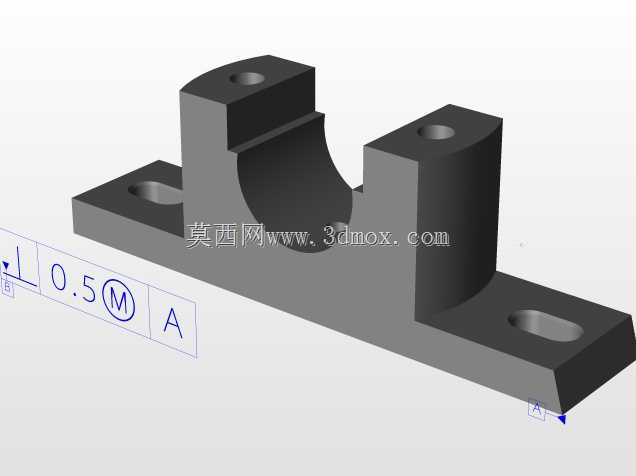

这类剖分式滑动轴承座常应用在中小型输送设备、轻工机械、农用传动装置的转轴支撑环节,相比整体式轴承座,它的核心优势在于轴系装配时无需沿轴向穿装,可在轴系初步就位后直接扣合上下瓦座完成安装,尤其适合长轴、中间段支撑点的装配场景,能大幅降低现场装配的对位难度,减少轴系吊装调整的工作量。从结构设计来看,该轴承座采用上下对开的分体式结构,上盖与底座通过两组六角头螺栓配螺母实现锁紧,螺栓预紧后可提供足够的压紧力,保证轴瓦与轴颈的配合间隙稳定,避免设备运行过程中出现瓦座错位、轴系跳动超差的问题。底座部分设置两个长圆形安装孔,这类孔型的设计初衷是补偿安装基面的加工误差,允许安装时沿孔长方向微调轴承座的轴向位置,适配不同中心距要求的轴系布局,安装孔的沉台结构可让螺栓头部完全沉入底座平面,保证轴承座与安装基面完全贴合,避免局部悬空导致的运行振动。轴承座的中心孔为轴瓦安装位,设计时需根据适配轴颈的直径确定孔的公差带,通常采用H7级公差保证与标准轴瓦的过盈配合,上下瓦座的结合面需要经过铣削加工保证平面度,合装后结合面无明显缝隙,防止润滑脂从结合面渗漏。上盖顶部设置的注油孔可直通轴瓦内表面,运行时可通过该孔加注润滑脂,在轴颈与轴瓦之间形成油膜,降低转动摩擦阻力,减少轴瓦磨损。从安装边界来看,底座的安装孔中心距、底座总宽度、轴承座中心高都是选型时的核心参数,中心高决定了轴系的安装高度,需要与配套的带轮、齿轮等传动件的中心高匹配,避免传动件出现偏载;底座的总长度需要适配安装基面的预留空间,长圆孔的长度范围决定了轴向调整的行程,通常预留3-5mm的调整量即可满足大部分现场安装的误差补偿需求。这类轴承座在设计时还需要考虑载荷特性,承受径向载荷为主的工况下,螺栓的规格需要根据额定径向载荷计算选型,保证螺栓的抗拉强度足够,避免重载运行时螺栓出现塑性变形导致瓦盖松动。实际应用中,这类轴承座的工作转速通常不高,适合线速度低于5m/s的传动场景,过高的转速会导致润滑脂流失过快,轴瓦温升过高,反而会缩短使用寿命。建模过程中需要重点关注上下瓦座的配合止口结构,止口的定位精度直接决定合装后中心孔的圆度,若止口间隙过大,合装后中心孔会出现错边,导致轴瓦安装后出现偏磨,严重时会引发轴系抱轴故障。
