曲面成型机专用可调式刀架头结构

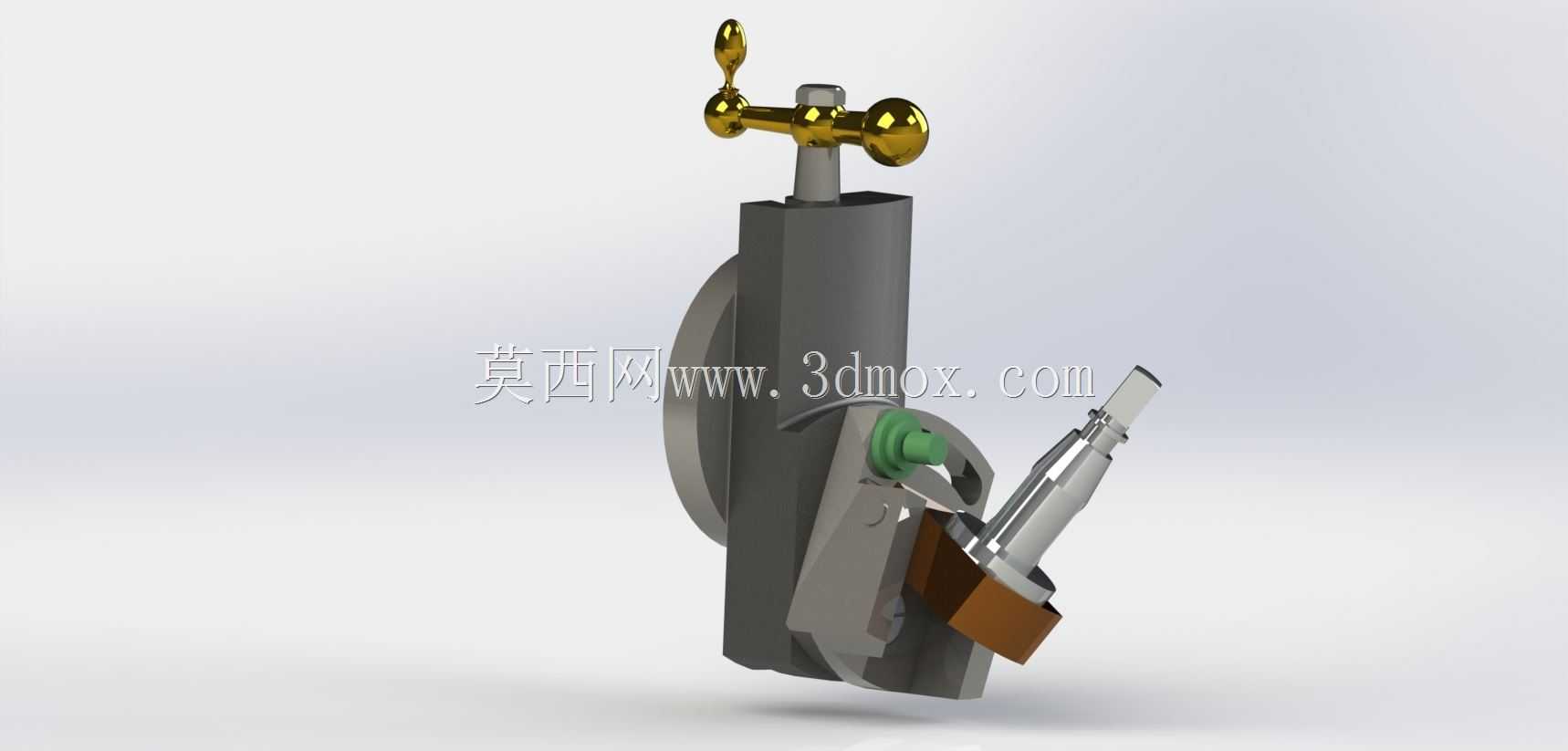

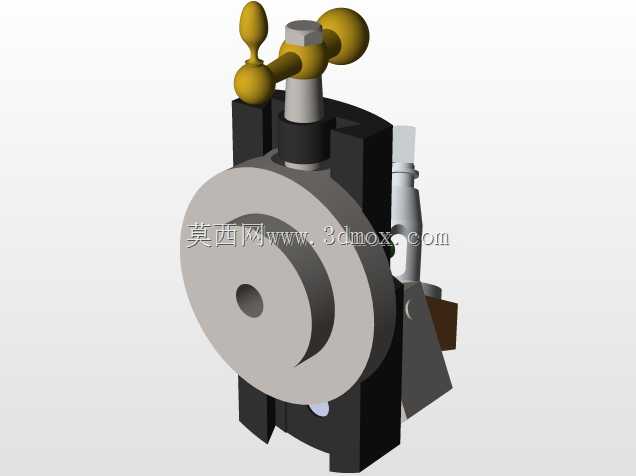

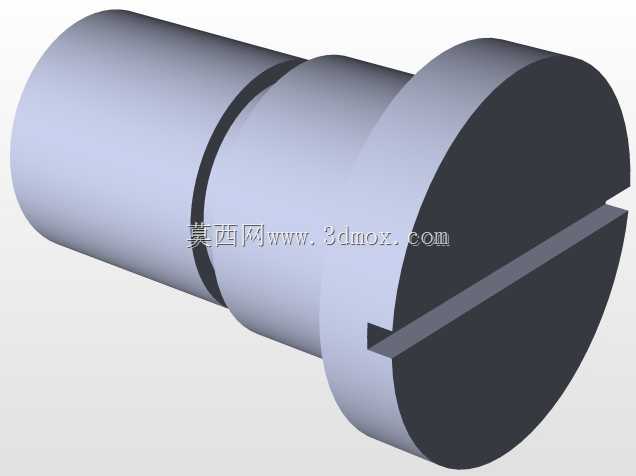

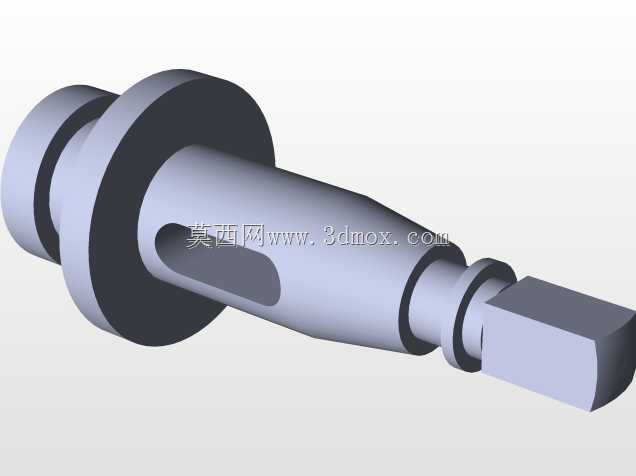

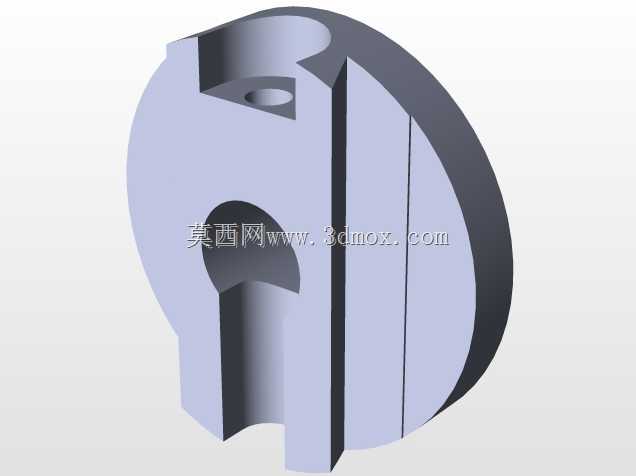

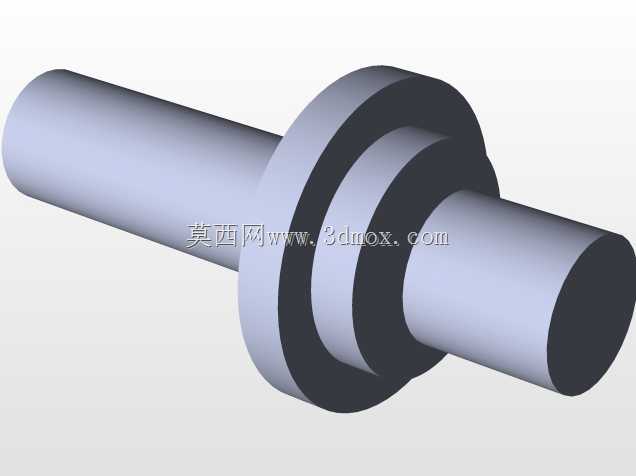

在曲面类零件的成型加工场景中，刀架头作为直接装夹刀具、传递切削运动的核心执行部件，其结构合理性直接决定曲面轮廓的加工精度与表面成型质量，这类部件常配套用于专用曲面成型机床，覆盖异形曲面金属件、复合材质成型件的仿形切削、修边、精加工工序，区别于普通车床的四方刀架，这类专用刀架头需要适配曲面加工过程中不断变化的刀具进给角度，避免加工过程中出现刀具干涉、过切或者切削死角。从结构设计逻辑来看，该刀架头采用立式安装基座作为主体承载结构，基座后侧设置定位连接法兰，可直接与成型机的进给滑台端面配合定位，安装时通过法兰端的止口保证与滑台的同轴度，连接螺栓均匀布置在法兰圆周，可承受切削过程中多方向的切削反力，不会在频繁变向进给时出现结构松动。刀架上部设置手动调节操作手柄，手柄采用双球头握持结构，操作人员在换刀或者调整切削角度时可快速施力锁紧，手柄连接的锁紧机构可实现刀头摆角的无级锁止，适配不同曲率曲面的加工角度需求，调整完成后锁紧力可覆盖常规切削工况下的扭矩载荷，避免加工过程中刀头移位。刀头装夹端设置多角度摆动关节，可实现装夹刀具在两个垂直方向的角度偏转，偏转范围覆盖常见曲面加工的进刀角度需求，关节处设置耐磨衬套，长期往复调整也不会出现间隙过大导致的让刀问题，装夹端口采用通用刀具装夹接口，可适配不同直径的成型刀具、修边刀具，更换刀具时无需额外调整连接结构，缩短换刀辅助时间。结构侧面设置行程限位挡块，可根据加工曲面的轮廓边界预设刀头摆动的极限位置，防止误操作导致刀具超程碰撞工件或者机床本体，刀架内部的传动杆件做了轻量化处理，在保证结构刚性的前提下降低摆动部件的重量，减少进给滑台的运动负载，提升曲面加工过程中进给动作的响应速度。从安装边界来看，该刀架头整体轴向尺寸紧凑，安装后不会过多占用滑台的有效行程空间，径向轮廓做了避空设计，在加工深腔类曲面零件时，刀架本体不会与工件型腔内壁发生干涉，可适配多种规格的曲面成型加工需求。
