微型可调式固定锁紧杆结构设计

项目分类:3D模型 发布时间:2021-09-07 ID:263907
  • 微型可调式固定锁紧杆结构设计
  • 微型可调式固定锁紧杆结构设计
  • 微型可调式固定锁紧杆结构设计

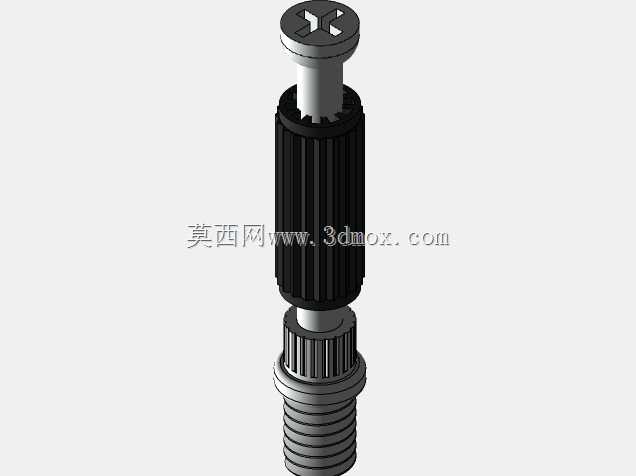

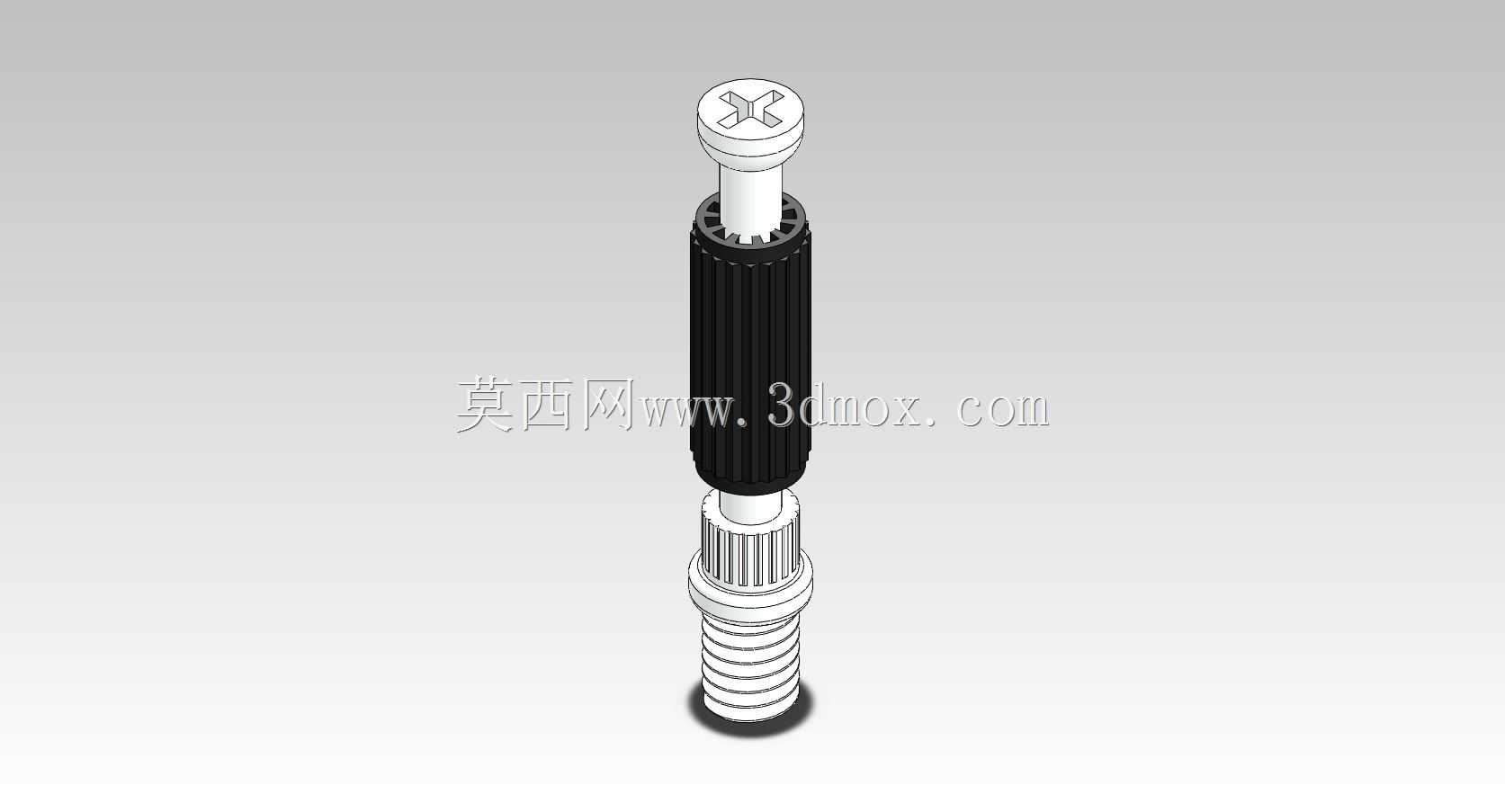

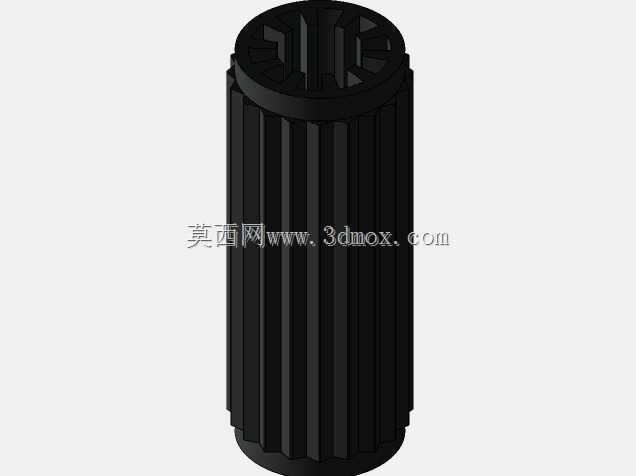

这款微型固定杆多用于狭小安装空间内的零部件锁紧定位场景,常见于精密检测夹具、小型实验装置、便携维修工具的内部连接结构中,可在有限操作空间内实现快速锁紧与松脱调节,替代传统大尺寸紧固件无法适配的紧凑安装位。从结构设计来看,杆体采用分段式布局,顶端为十字槽操作头,可适配普通十字螺丝刀完成拧紧操作,无需定制专用工装,降低现场装配与后期维护的工具成本;操作头下方设置限位轴肩,可限制杆件拧入的最大深度,避免过度旋入造成安装基面损伤或是内部零件错位。中间段的防滑握持套采用周向滚花设计,在需要手动微调预紧力的场景下,操作人员可直接捏住滚花段旋转杆件,无需借助工具即可完成初步预紧,滚花的齿形参数经过匹配设计,既保证足够的握持摩擦力,又不会在操作时划伤手部。杆体下部的螺纹段采用细牙螺纹设计,相比普通粗牙螺纹拥有更高的调节精度,每旋转一圈的进给量更小,可实现更精准的轴向位置调整,适配对锁紧位置精度要求较高的装配场景;螺纹与中间光杆段的过渡位置设置退刀槽,保证螺纹加工的完整性,同时避免应力集中导致的杆体断裂问题,提升杆件的抗疲劳强度。安装边界方面,这款固定杆的径向最大尺寸位于中间滚花套位置,设计安装孔位时需预留对应直径的避让空间,杆体总长度适配10-25mm厚度范围的安装基面,螺纹段长度可根据实际安装需求调整旋入深度,顶端操作头的高度低于常规沉头螺钉的头部高度,安装后不会在设备表面形成过高凸起,适配对外形平整度有要求的外观面装配场景。在实际选型应用中,这类微型固定杆常被用于小型电子设备的外壳固定、光学实验平台的镜片微调锁紧、手持维修工具的工作头锁紧等场景,相比普通螺丝,它集成了手动微调与工具锁紧的双重功能,在需要频繁拆装调整的工位上,可大幅减少操作时间,提升装配与调试效率。结构设计时充分考虑了加工工艺性,各段轴径采用阶梯式递减布局,适合采用走心机一次加工成型,减少二次装夹带来的形位公差,滚花套可采用嵌装方式与杆体连接,也可直接在杆体上滚压成型,根据不同的载荷需求选择对应的加工方式,兼顾成本与结构强度。
