弧形铝合金门用执手结构设计方案

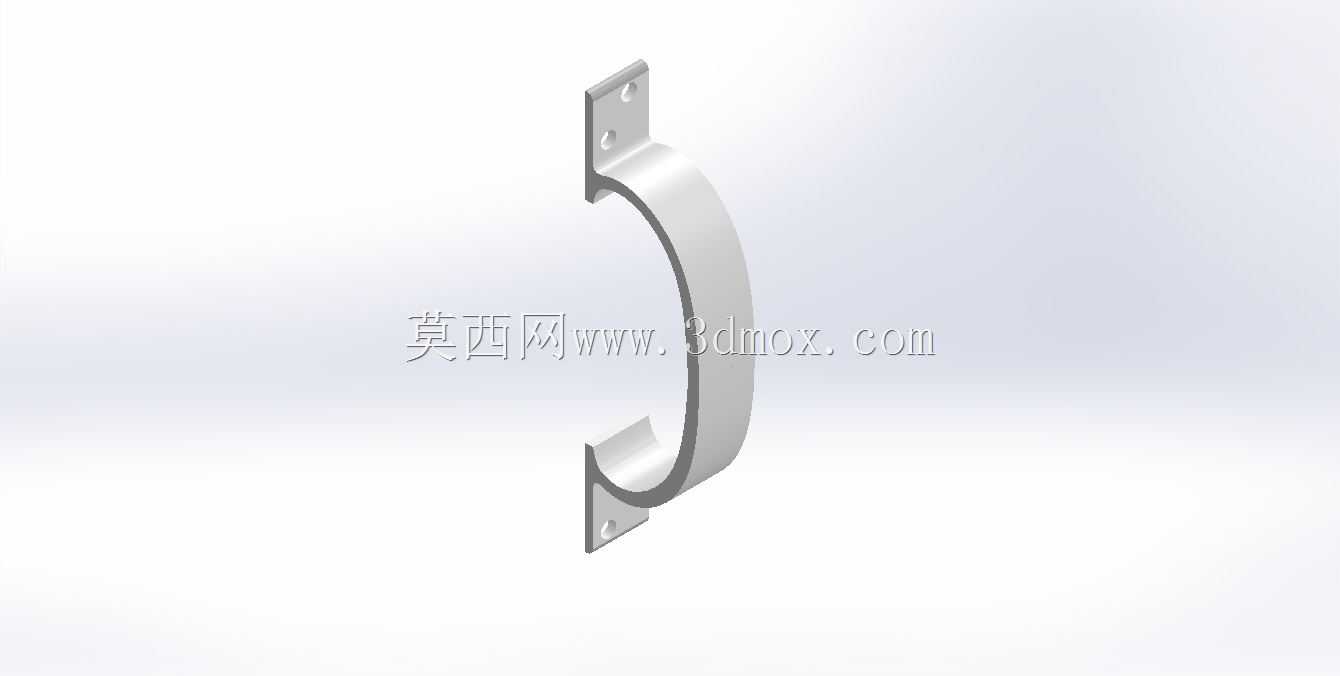

　　日常做商用隔断、洁净车间配套铝门的结构配套时，这类弧形铝执手是选型频次很高的部件，不少刚入行的结构设计人员容易忽略拉手的安装边界与受力特性，导致后期现场安装出现干涉、握持硌手甚至固定位松动的问题。这款弧形铝执手采用一体化弯压成型的结构，主体握持段做了等半径的圆弧过渡，没有突兀的棱角，既避免了人员通行时剐蹭衣物，也能在人员手部带薄劳保手套操作时提供足够的握持摩擦力，不会出现打滑脱手的情况。从安装适配性来看，这款执手的两个固定耳片做了平直铣边处理，耳片上预留的沉头安装孔位间距匹配常规40系列工业铝型材门框的安装槽距，不需要额外在门框上做扩孔或者焊接转接件，直接用沉头螺丝从门框外侧穿入即可完成固定，安装后耳片与门框表面完全贴合，

　　没有凸起缝隙，能减少日常清洁时的积灰死角，也避免缝隙残留水渍造成铝件表面腐蚀。设计这类拉手时，首先要核算握持段的净空距离，也就是拉手内弧面到门板表面的间隙，这个尺寸如果留得过小，手掌较厚的操作人员握持时会被门板抵住指关节，操作发力不畅；如果留得过大，又会导致拉手整体外凸尺寸超标，在通道宽度有限的洁净车间、设备隔间里容易被过往的周转物料磕碰，造成拉手变形甚至固定位崩裂。这款执手的内弧净空控制在35mm左右，刚好适配成年男性带薄手套的握持深度，外凸总尺寸不超过60mm，符合窄通道通行的安全外凸要求。从受力特性来看，弧形结构相比直条形拉手，在人员推拉门体时的受力分布更均匀，作用力会沿着弧面分散到上下两个固定耳片上，

　　不会出现直条拉手常见的中部受力集中导致的弯曲变形问题。同时铝材质本身的自重较轻，不会给门体合页增加额外的负载，长期使用也不会因为拉手自重导致门体下垂错位。在实际项目应用中，这类拉手不仅可以用在工业铝型材门框上，也能适配厚度12-20mm的亚克力洁净门、实体铝合金平开门，只需要根据门板厚度调整固定螺丝的长度即可，不需要改动拉手本身的结构。不少设计人员在建模时容易忽略固定耳片的折弯圆角，要是折弯处做直角处理，不仅弯压加工时容易出现铝件开裂，长期受推拉交变应力的作用，折弯位置还容易出现疲劳断裂，这款执手的耳片与弧形主体衔接处做了R5的过渡圆角，既降低了加工报废率，也能提升结构的抗疲劳强度，在日均开关频次上百次的车间通道门上使用，

　　也能保证足够的使用寿命。另外拉手表面做了哑光阳极氧化处理，不会像亮面抛光件那样在车间照明下产生眩光，影响操作人员的视线，表面氧化层的硬度足够，日常用消毒水擦拭清洁也不会出现表层脱落或者变色的问题，适配食品加工、电子洁净车间这类对卫生清洁要求较高的场景。
