三节式侧装重载伸缩导轨结构设计

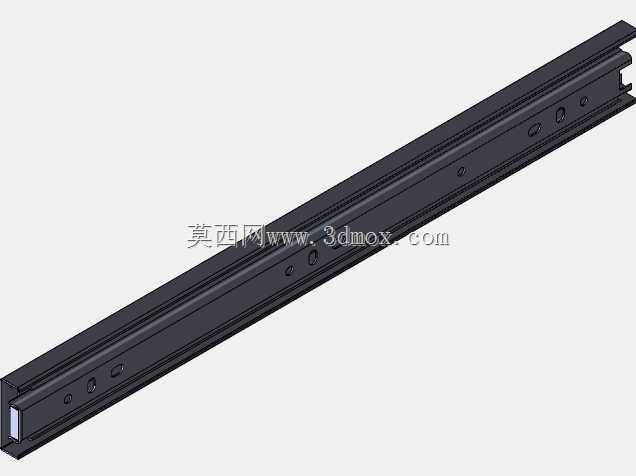

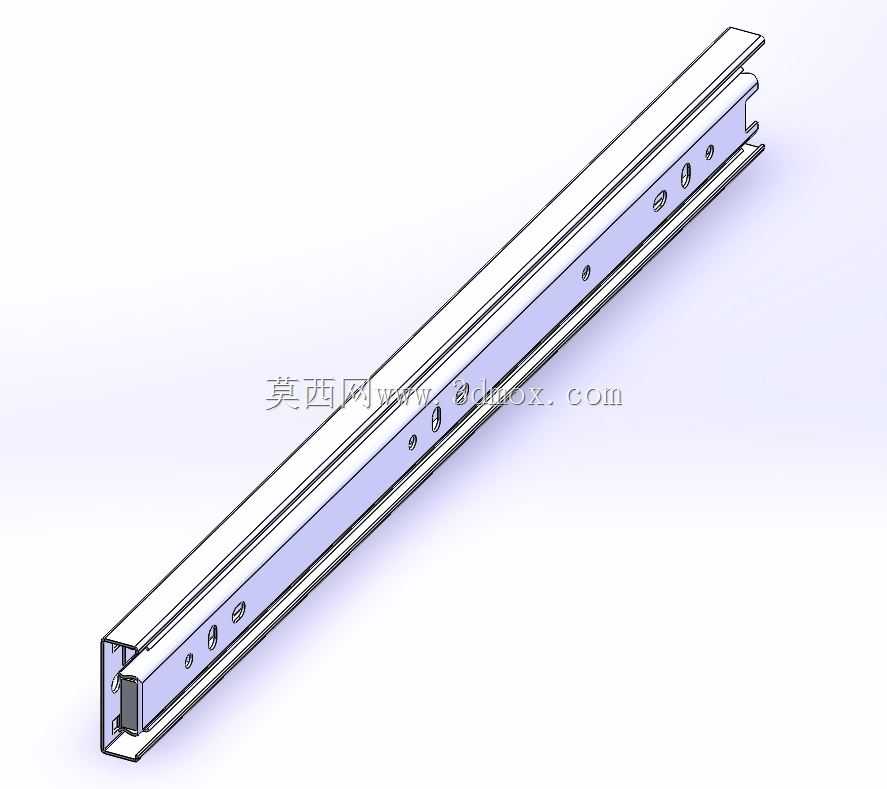

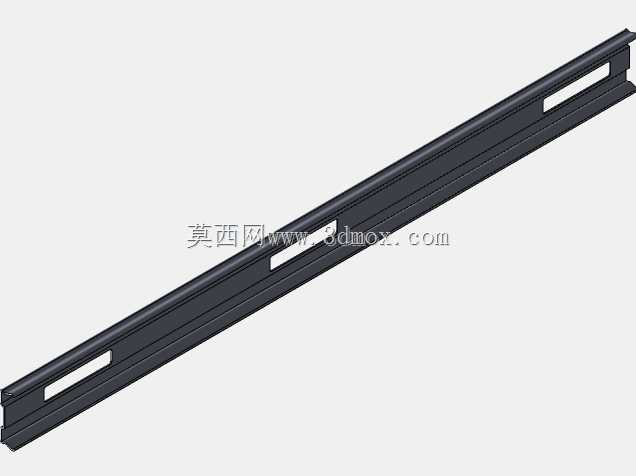

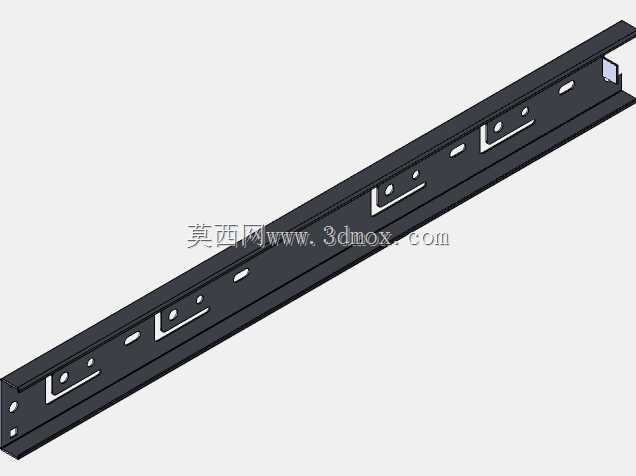

　　这类侧装三节伸缩导轨，日常在工业机柜抽拉层架、自动化设备抽拉检修平台、特种车辆内嵌储物舱、机床防护门伸缩段都有广泛应用，核心作用是在有限安装空间内实现大行程的平稳抽拉导向，相比普通两节导轨，三节嵌套结构能在完全收回时占用更小的纵深空间，完全伸出时获得接近自身闭合长度两倍的有效行程，适配很多对安装边界有严格限制的抽拉场景。从结构设计逻辑来看，该导轨采用嵌套式三节轨体设计，最外侧轨体为固定安装段，通过侧边预留的沉头安装孔与设备基体框架锁附，中间段为过渡滑动段，最内侧为负载安装段，各段之间通过内置的滚珠保持架实现低阻尼滑动，轨体截面采用冷弯成型的异型槽钢构型，弯折边做了卷边强化处理，既提升了轨体的抗扭刚度，

　　也为滚珠滚动提供了精准的滚道基准，避免抽拉过程中出现轨体翘曲、卡滞的问题。在安装边界设计上，固定段的安装孔位采用等间距排布，适配行业通用的机柜立柱孔距标准，侧装时要求安装基准面的平面度公差控制在0.2mm以内，避免安装应力导致轨体变形影响滑动顺畅度；轨体闭合状态下的截面高度、宽度都控制在常规工业导轨的通用尺寸区间，可直接替换同规格的常规侧装滑轨，不需要对原有设备的安装结构做额外修改。功能特性层面，该导轨设置了全伸展限位结构，完全拉出时中间段与内段的限位块会刚性抵接，防止过度抽拉导致轨体脱开，收回状态下也有对应的阻尼定位结构，避免设备移动过程中抽拉段自行滑出；轨体表面做了镀锌钝化处理，具备基础的防锈能力，适配车间、

　　仓储等常规工业环境的使用要求，滚道位置做了表面淬火处理，硬度达到HRC58以上，保证长期往复滑动下的耐磨性能，额定负载下的往复滑动寿命可满足常规工业设备的使用周期要求。实际选型应用时，需要根据抽拉负载的重量、伸出长度的挠度要求匹配对应的轨体厚度，该结构的轨体板材厚度选用1.5mm冷轧钢板，单轨额定动态负载可满足常规机柜层架、轻型检修平台的承重要求，安装时需要保证左右两根导轨的安装面共面、平行度公差控制在0.3mm/m以内，否则会出现滑动阻力骤增、磨损加快的问题；在一些需要频繁抽拉的自动化工位场景下，还可以在该导轨结构基础上加装自润滑保持架或者阻尼缓冲结构，进一步降低维护频率，提升抽拉过程的末端缓冲性能，避免硬碰撞产生的噪音与结构冲击。
