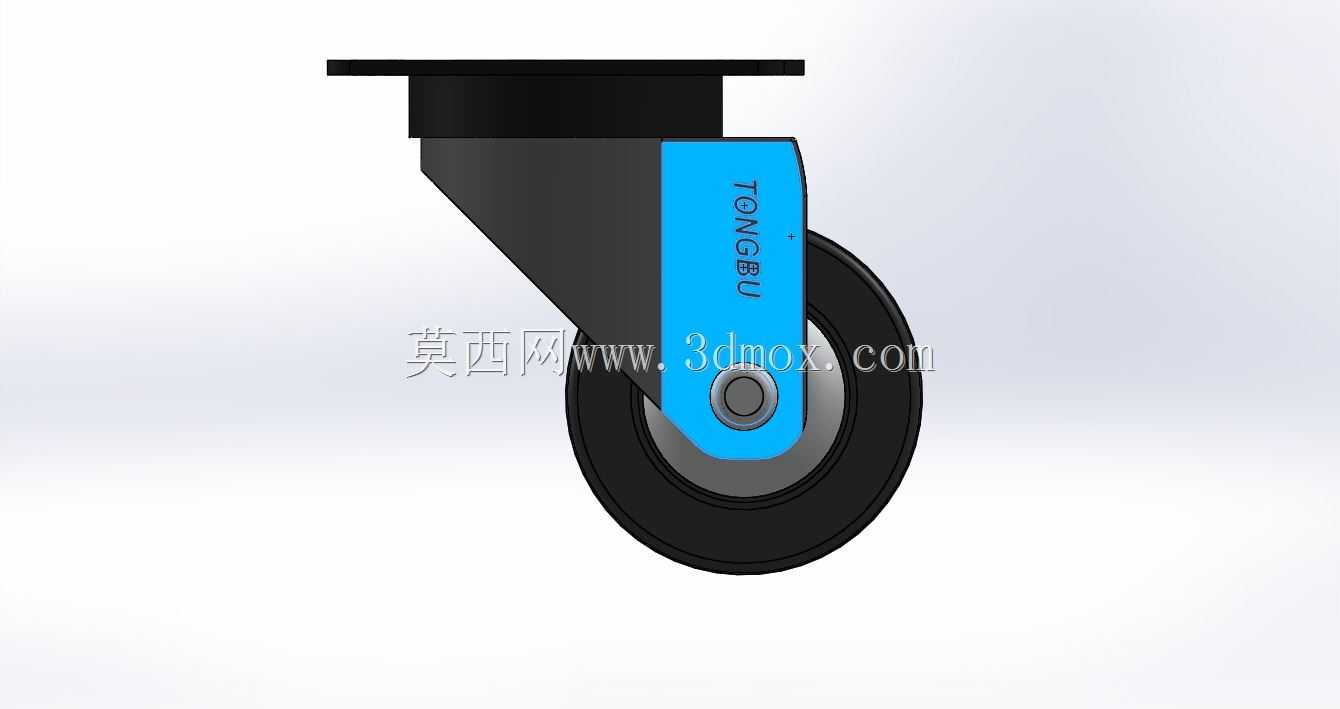

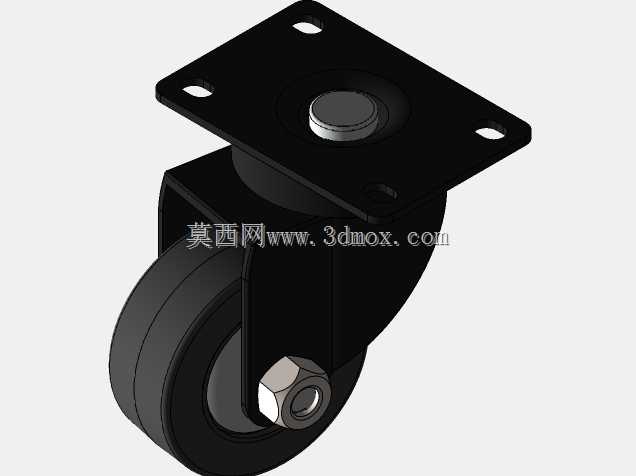

工业重载平板安装式万向脚轮结构设计

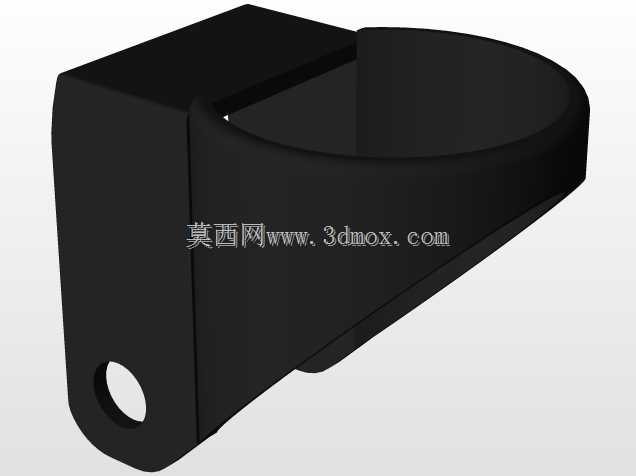

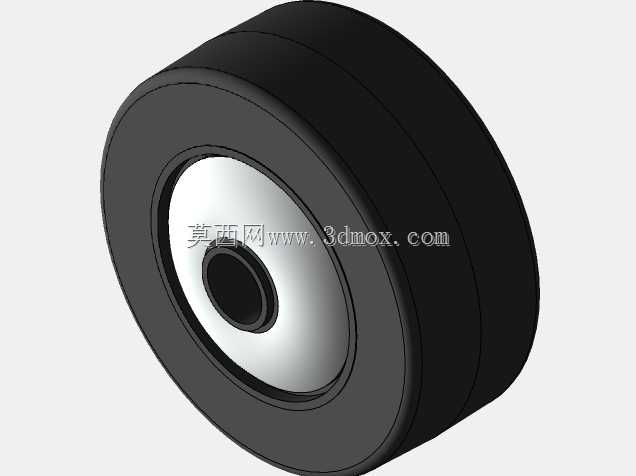

　　这款脚轮采用顶置平板安装结构，适配绝大多数工业设备底部的标准安装孔位，安装面做了加厚处理，避免长期承重后安装板变形导致轮体偏斜。轮架部分采用弯折式承力结构，相比直臂式轮架，在侧向受力时能分散更多应力，适配设备推移过程中遇到的侧向冲击场景，比如车间地面有凸起接缝、小坡度推移时的侧向载荷都能被有效承接。轮体采用单轮芯外包高耐磨轮面的结构，轮芯为硬质承力结构，轮面材质兼顾耐磨与一定的减震性能，在环氧地坪、水泥地面、钢板地面都能平稳滚动，不会对车间地坪造成过度刮损。转向结构内置在轮架与安装板的连接位置，转动间隙控制在合理范围，既保证转向灵活无卡滞，又不会因为间隙过大导致设备推移时出现晃动感。轮轴位置做了同轴度优化，

　　轮体转动时的径向跳动量控制在极小范围，设备重载推移时不会出现周期性颠簸。这款脚轮的安装边界适配常见的设备底部安装空间，轮体转向时的外廓尺寸经过校核，不会和设备底部的支撑梁、管线支架发生干涉，在做设备整体布局时不需要额外预留过多的避让空间。在实际应用场景中，这类脚轮多用于车间周转工装车、中小型自动化设备机架、移动式工作台、仓储货架的移动改造，也可配套在轻型输送设备、小型检测设备的底部，满足设备在车间内不同工位间灵活转场的需求，不需要额外配置吊装转运设备，单人即可完成设备的位置调整。设计过程中重点考量了长期使用的可靠性，轮架的弯折角度经过受力仿真验证，在额定承重范围内，轮架的形变量控制在许用值以内，不会出现永久变形导致轮体卡滞。

　　轮面的弧度设计也做了优化，和地面的接触面积控制在合理区间，既保证足够的摩擦力避免推移时打滑，又不会因为接触面积过大导致推移阻力过高。转向部位的防尘结构可以阻挡车间内的粉尘、铁屑进入转动副，延长维护周期，适合机加工车间、装配车间这类多粉尘的生产环境使用。
