紧凑型OK虎钳工装夹具结构设计

这款OK虎钳属于小型化精密夹紧工装，主要应用于CNC加工中心、小型铣床的工位装夹场景，尤其适配多工位并排排布的批量加工工况，能在有限的工作台T型槽间距内完成工件的侧向夹紧，相比传统平口钳，其占用的工作台投影面积更小，单工位安装边界仅需预留对应螺母锁紧的操作空间，可在同一块工装板上密集排布多组，大幅提升小尺寸零件的批量加工效率。

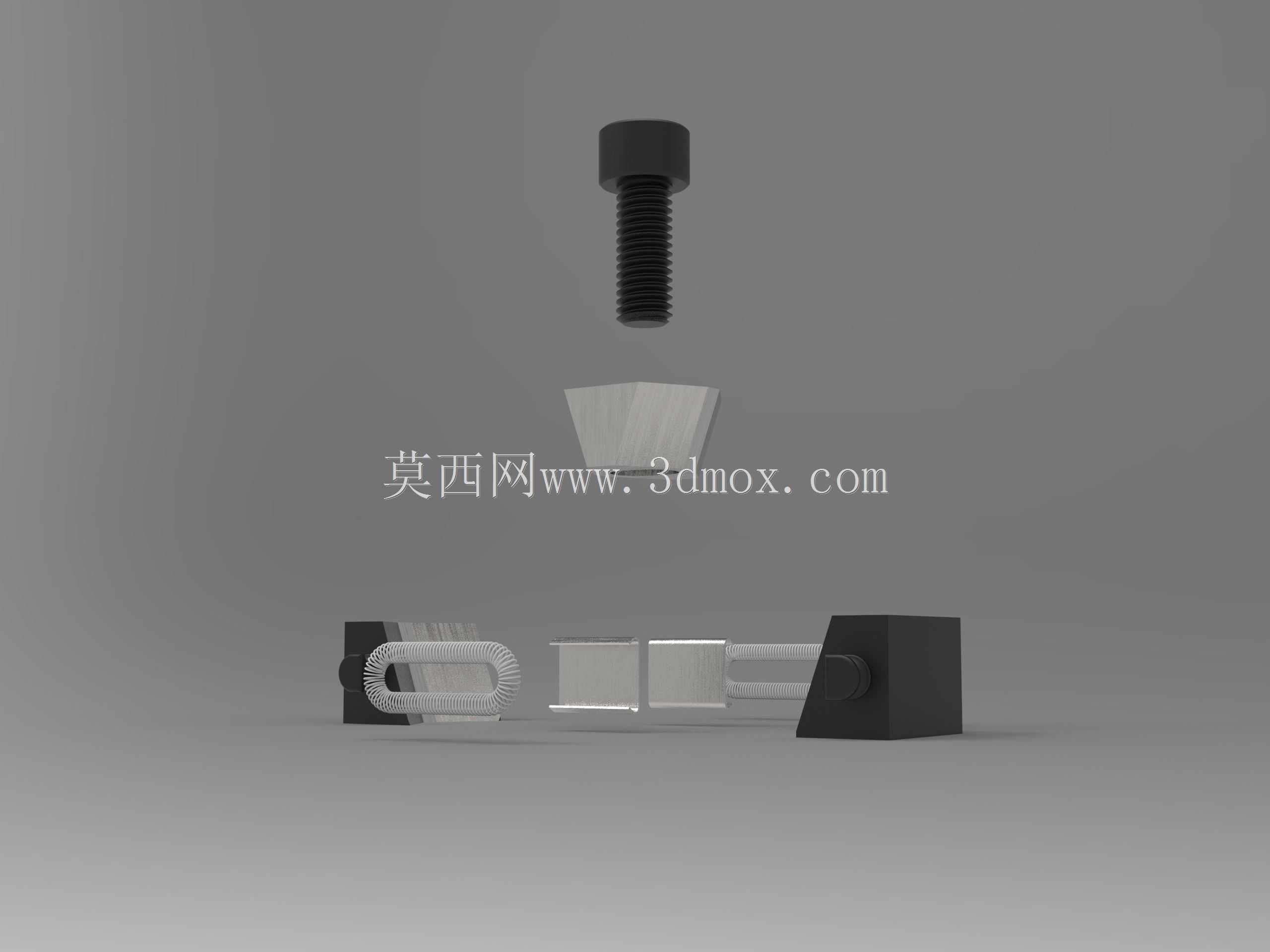

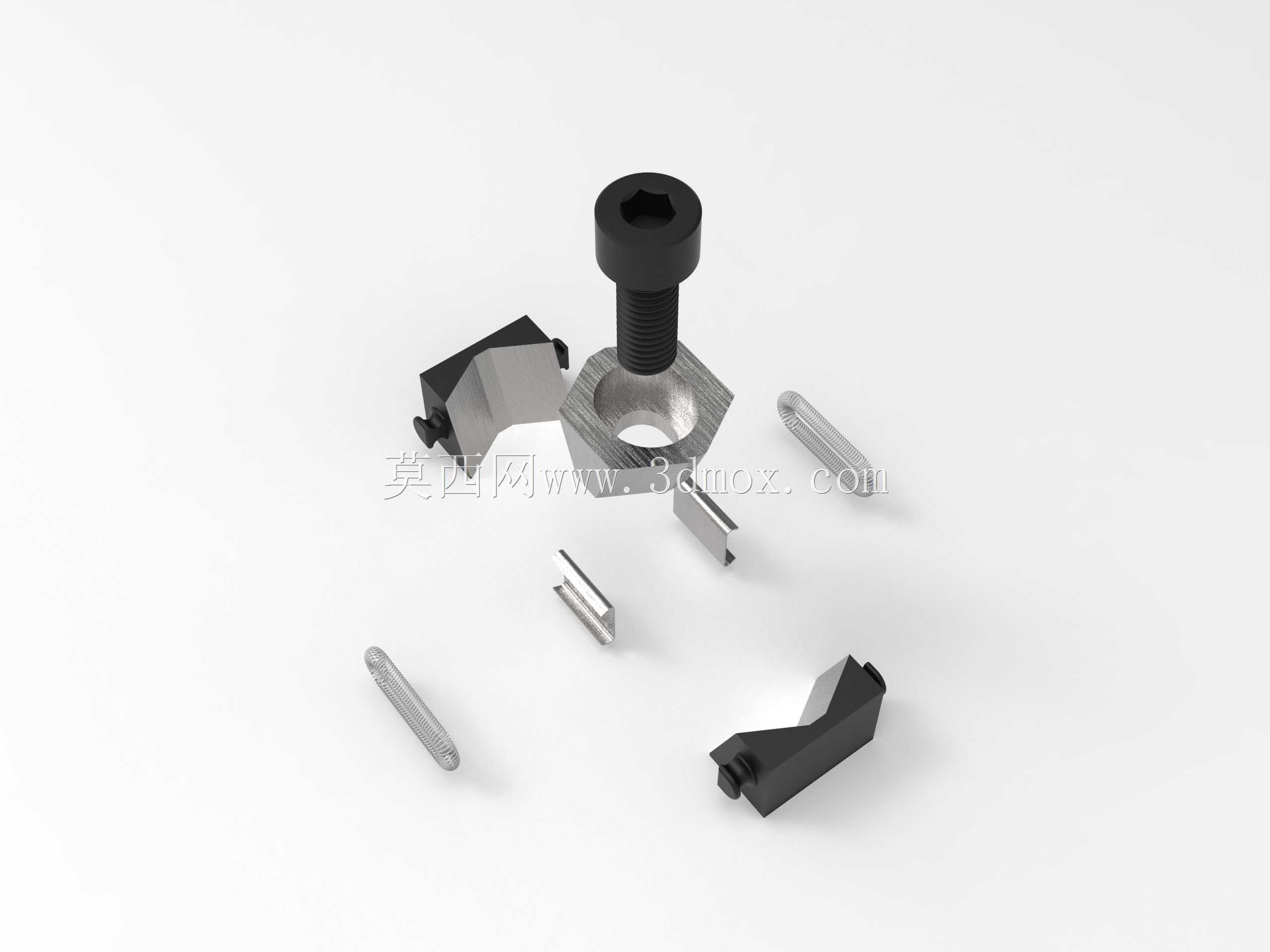

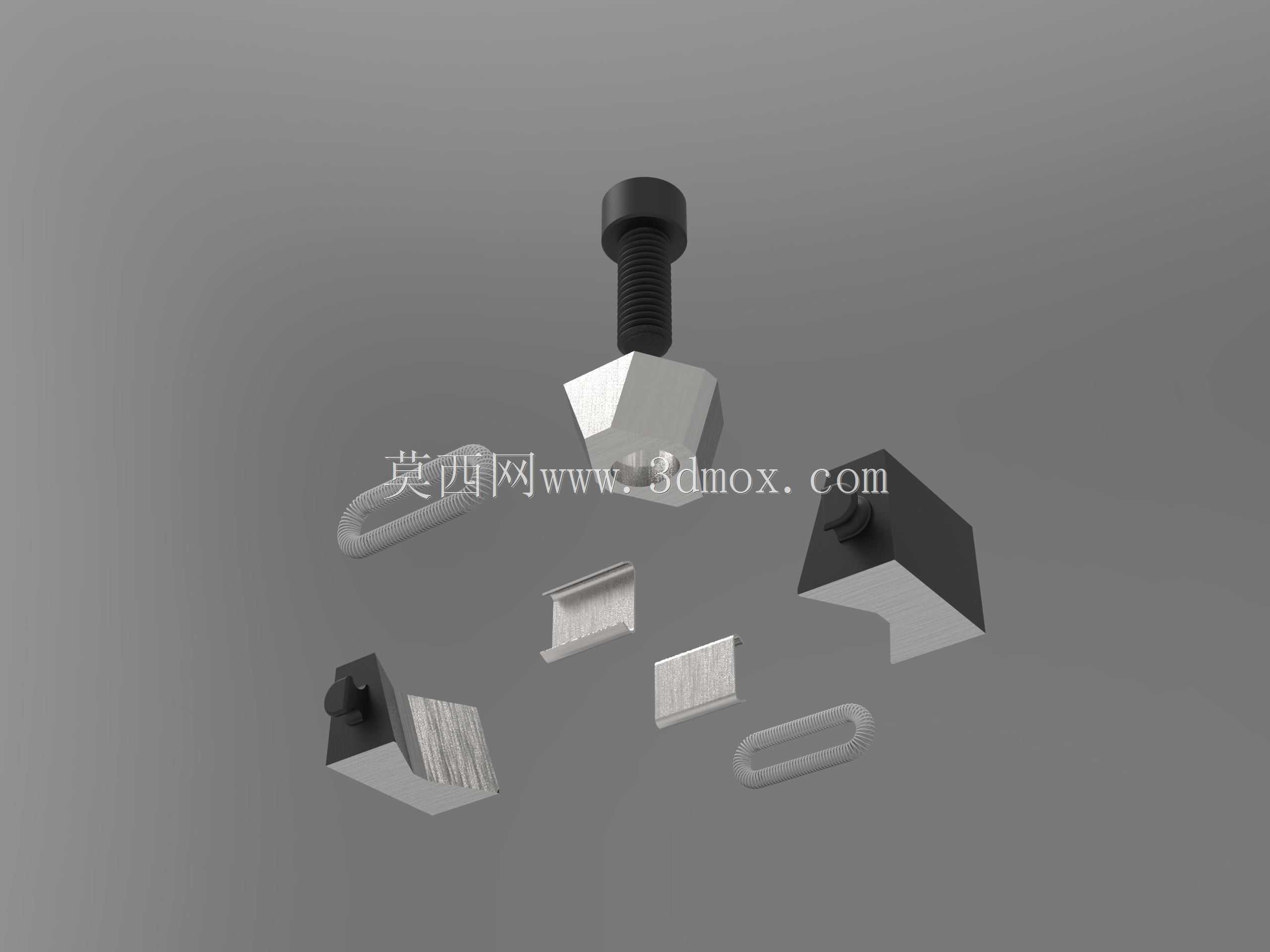

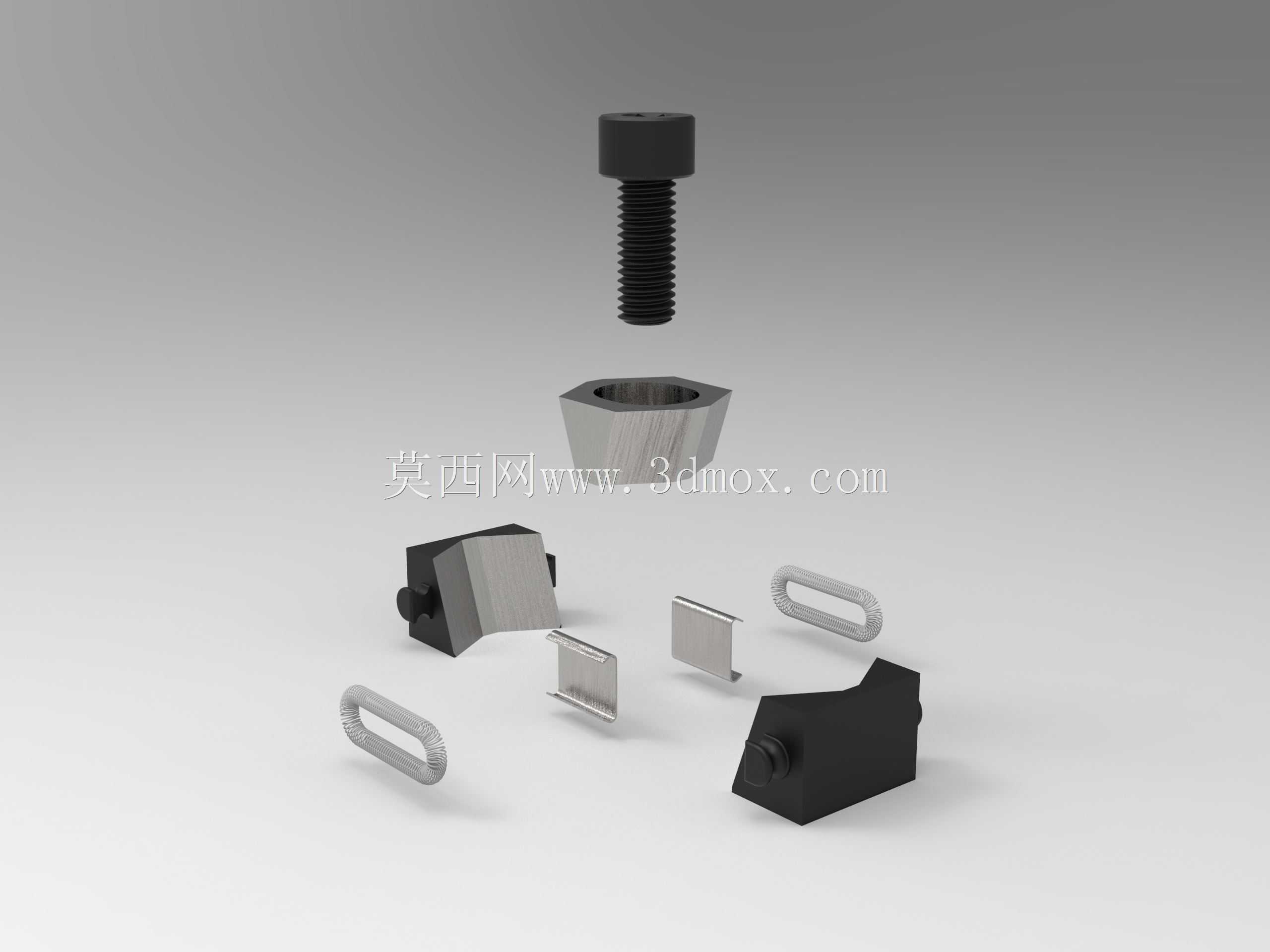

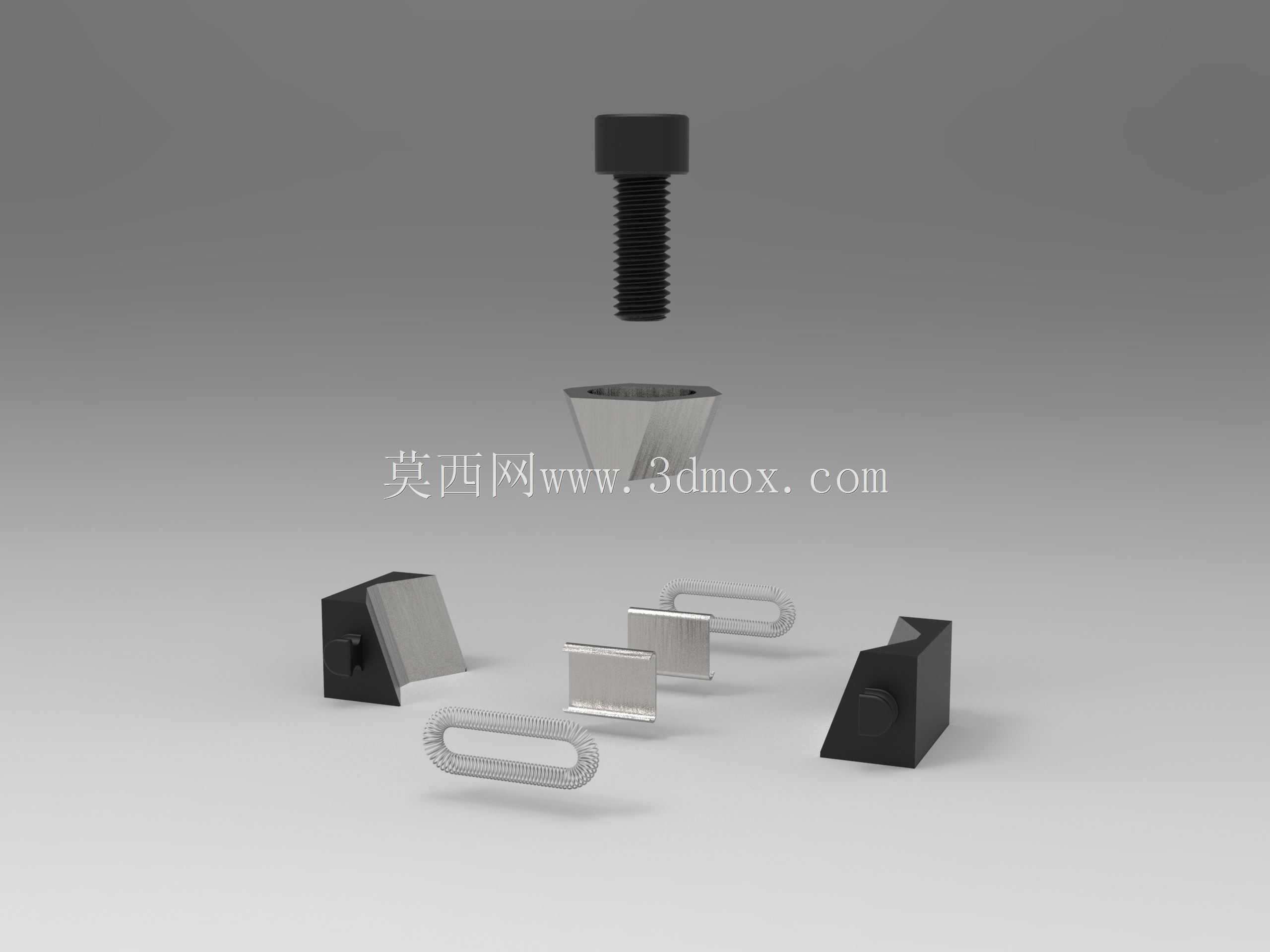

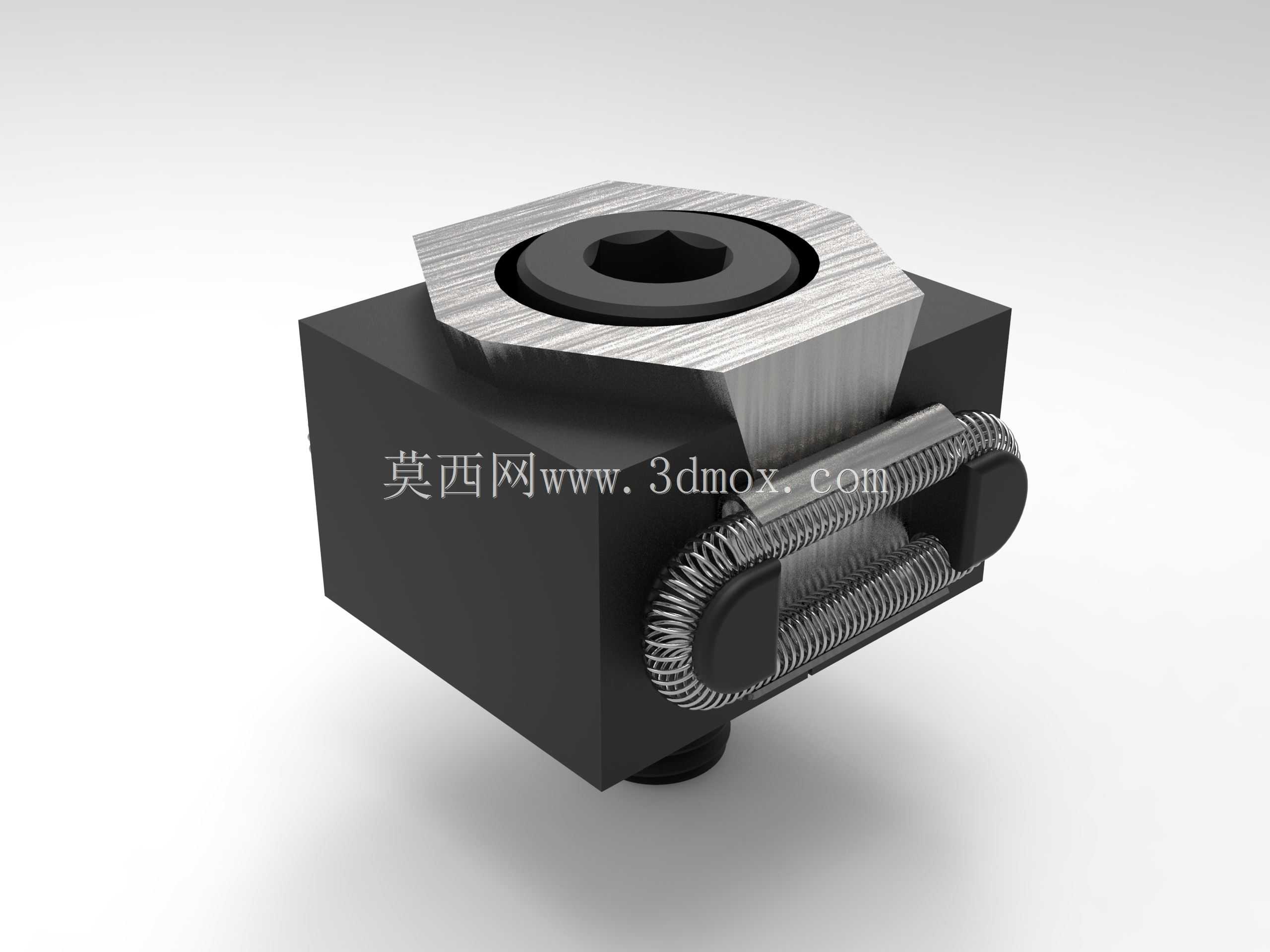

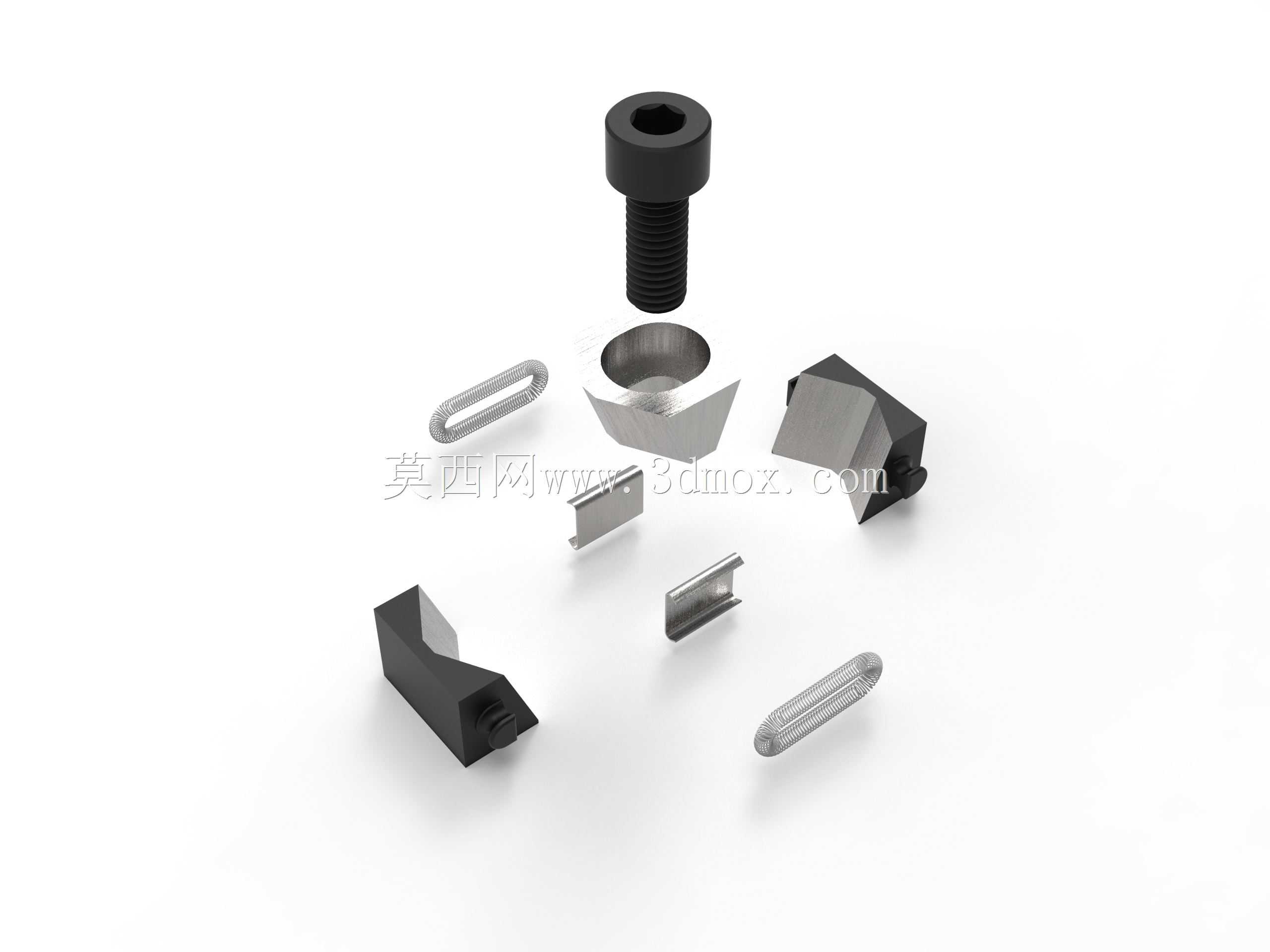

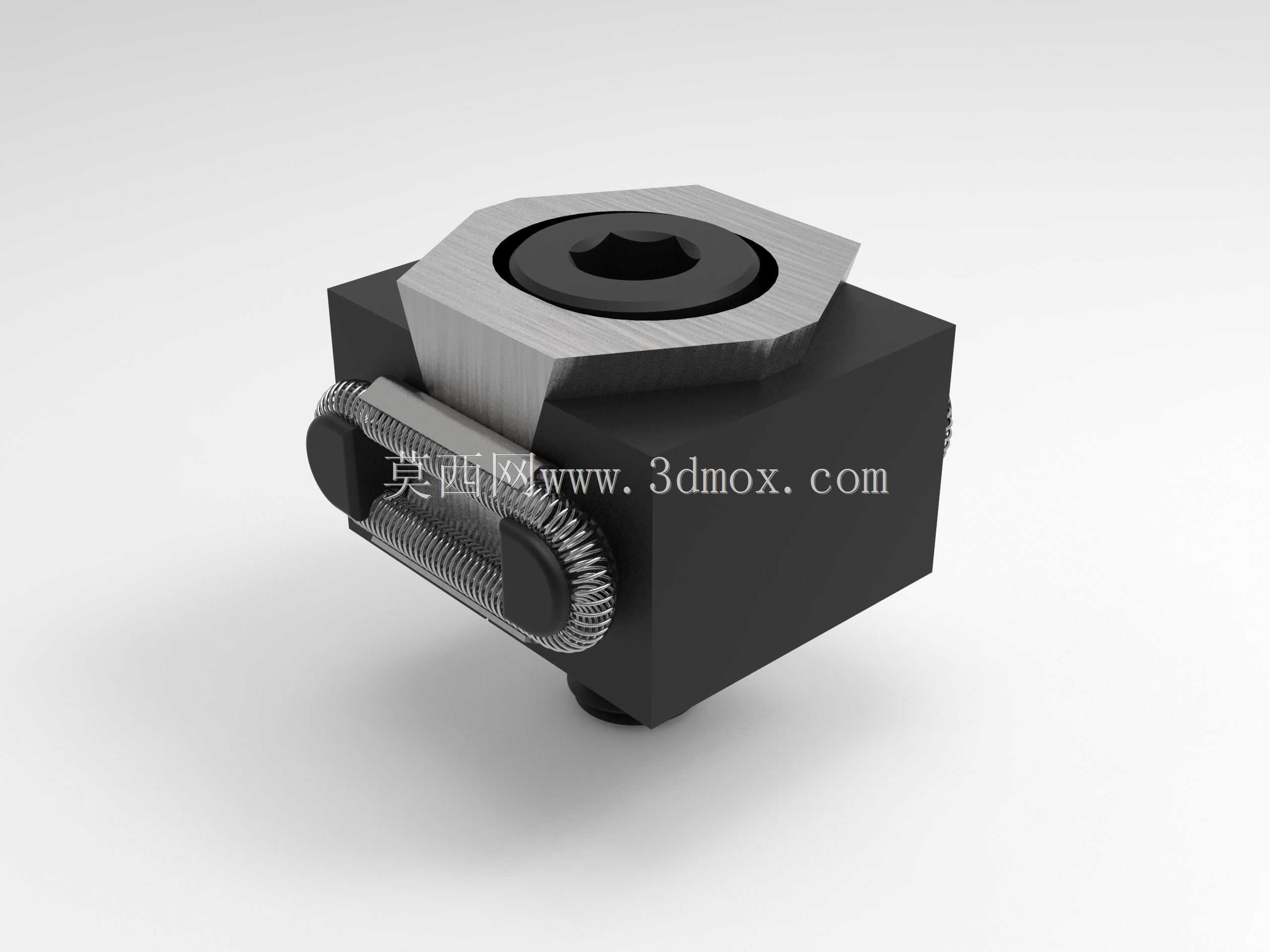

从功能特性来看，该虎钳采用顶部内六角螺钉驱动的夹紧逻辑，转动顶部螺钉时，内部的斜楔结构会推动侧方的夹紧块向外伸出，对工件侧壁施加稳定的侧向夹紧力，夹紧行程控制在小范围内，避免了大行程结构带来的刚性损失，夹紧块表面做了防滑纹理处理，可防止切削受力时工件出现滑移。虎钳本体采用方块式整体结构，底部设置有与工作台T型槽适配的定位凸台，安装时可直接嵌入T型槽完成初定位，再通过底部的锁紧结构完成固定，无需额外打表找正安装基准，能大幅缩短工装换型的准备时间。

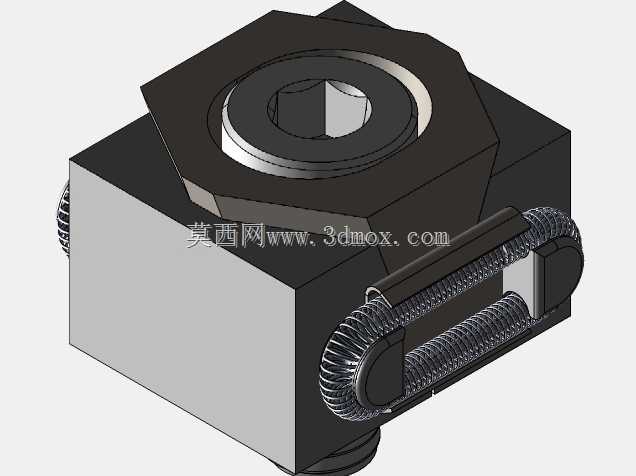

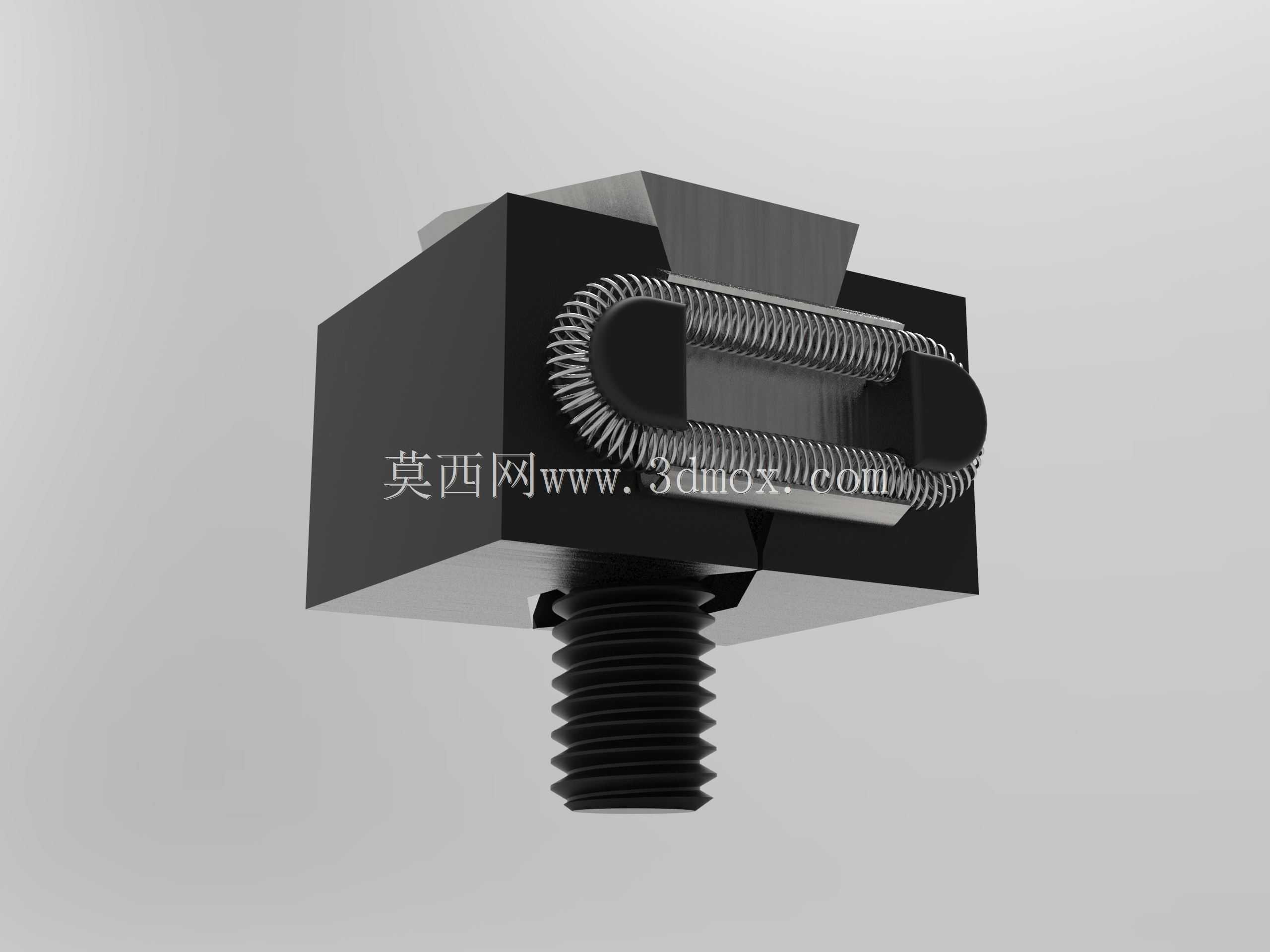

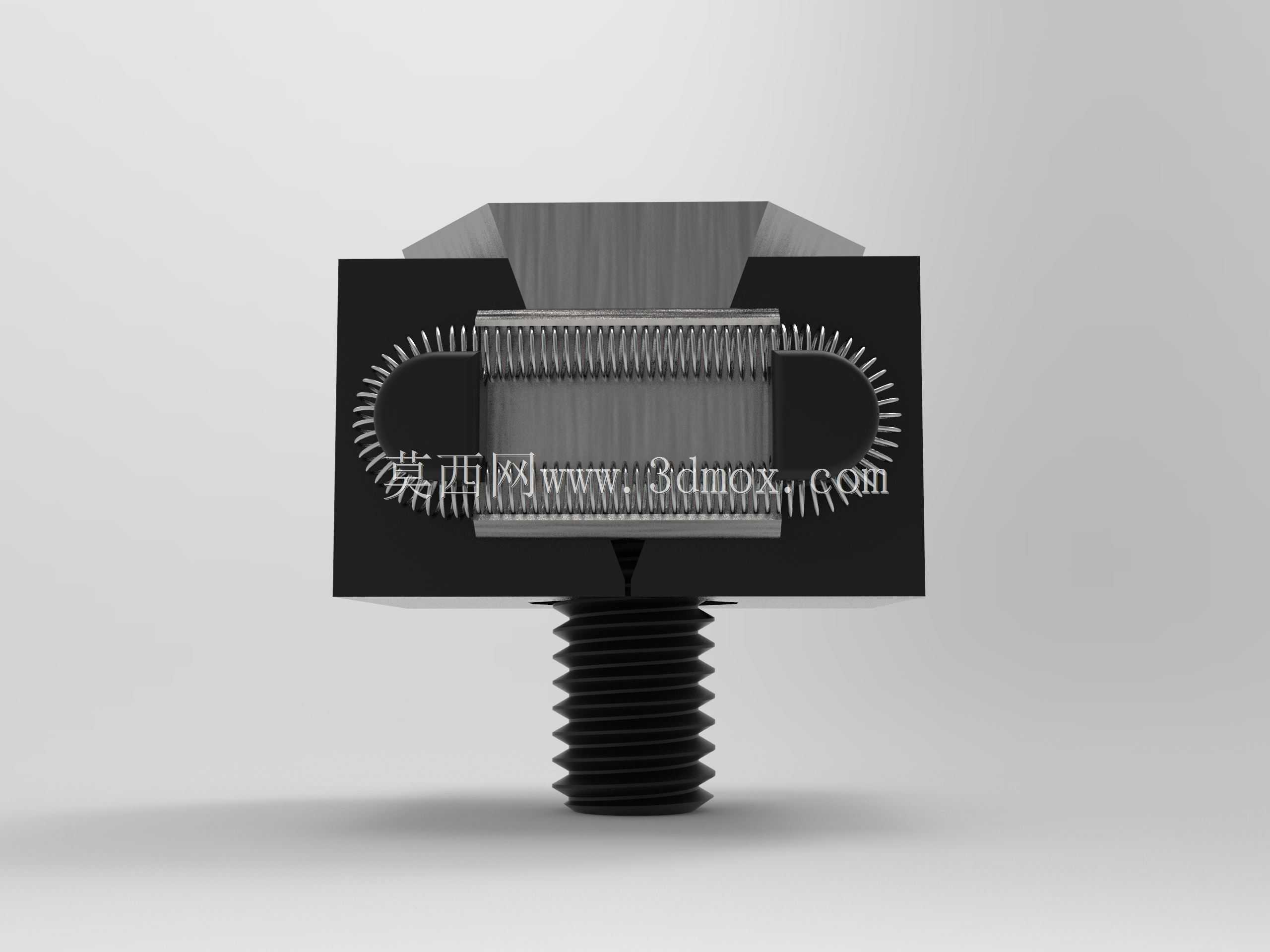

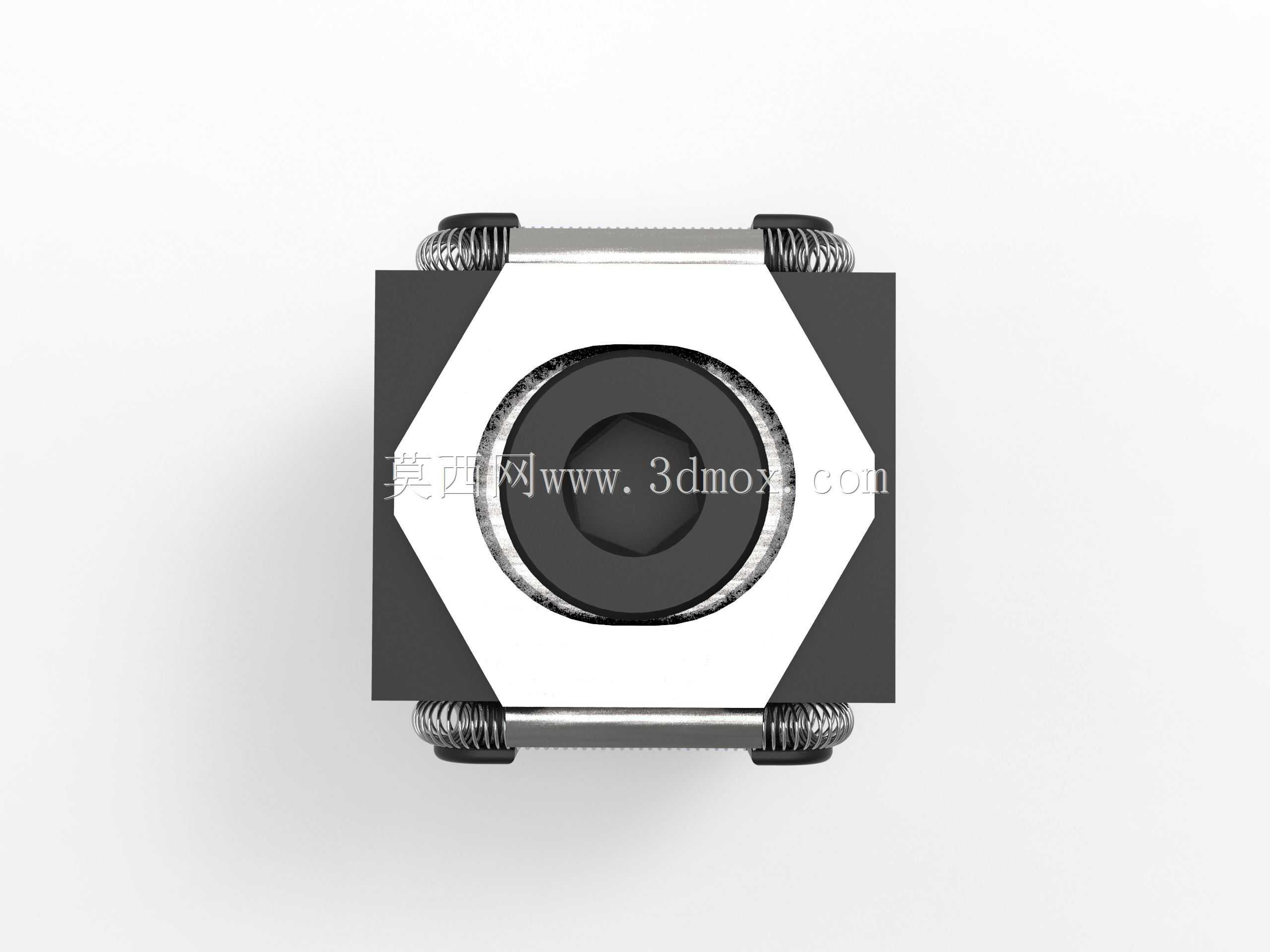

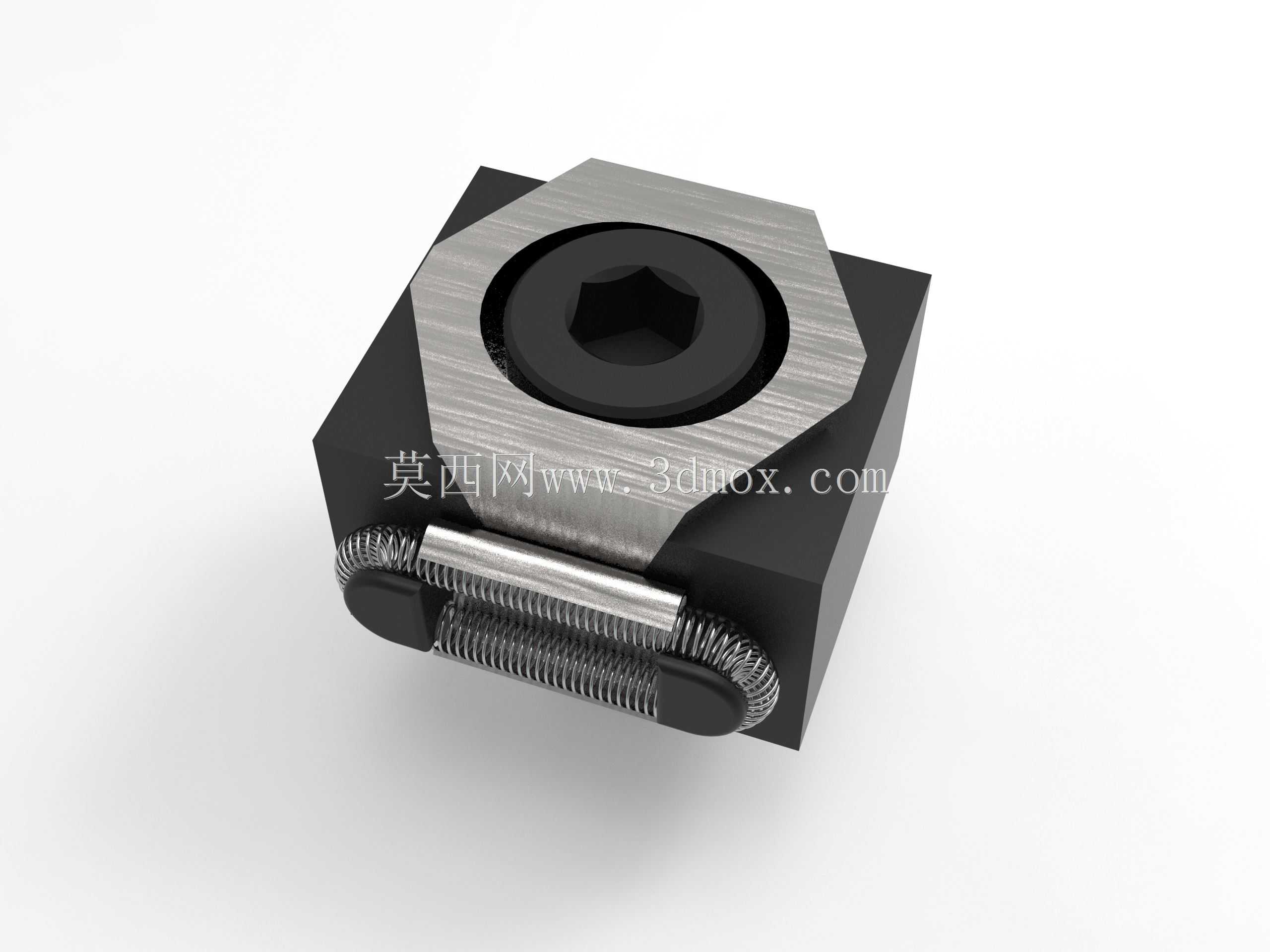

设计思路上，这款虎钳优先考虑了加工场景的刚性需求，本体采用一体式方块构型，没有多余的外伸结构，切削过程中产生的切削力可直接通过本体传递到工作台面，避免了悬臂结构带来的振刀风险。顶部的驱动螺母做了下沉式设计，上表面与虎钳顶面齐平，加工过程中不会干涉刀具走刀路径，即使是加工工件顶面靠近钳体的位置，也不会出现刀具撞及钳体驱动部件的问题。侧方的夹紧组件内置复位弹簧，松开顶部驱动螺钉时，夹紧块会在弹簧作用下自动回缩，方便工件的快速取放，无需手动掰开钳口。

从安装边界来看，该虎钳的整体外形为规整立方体，各相邻面的垂直度、平行度均按工装夹具的精度要求设计，除了侧向夹紧的常规用法外，也可将多个虎钳配合使用，完成异形工件的多点同步夹紧，或是配合定位块实现工件的快速定位装夹。钳体的夹紧面做了淬硬处理，长期使用磨损后可单独更换夹紧块，无需整体更换钳体，降低了工装的长期使用成本。在实际加工场景中，这类小型OK虎钳常被用于小型铝件、钢件的二次加工装夹，尤其是需要在工件侧面、顶面进行多工序加工时，不会像传统平口钳那样出现钳口高出工件加工面、干涉刀具的问题，能有效减少装夹次数，提升加工精度的一致性。
