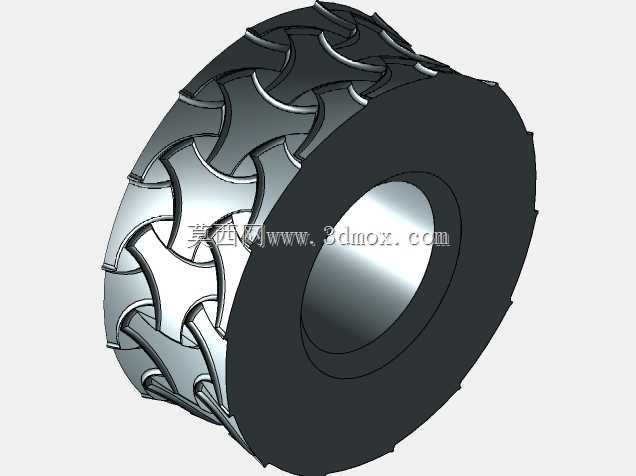

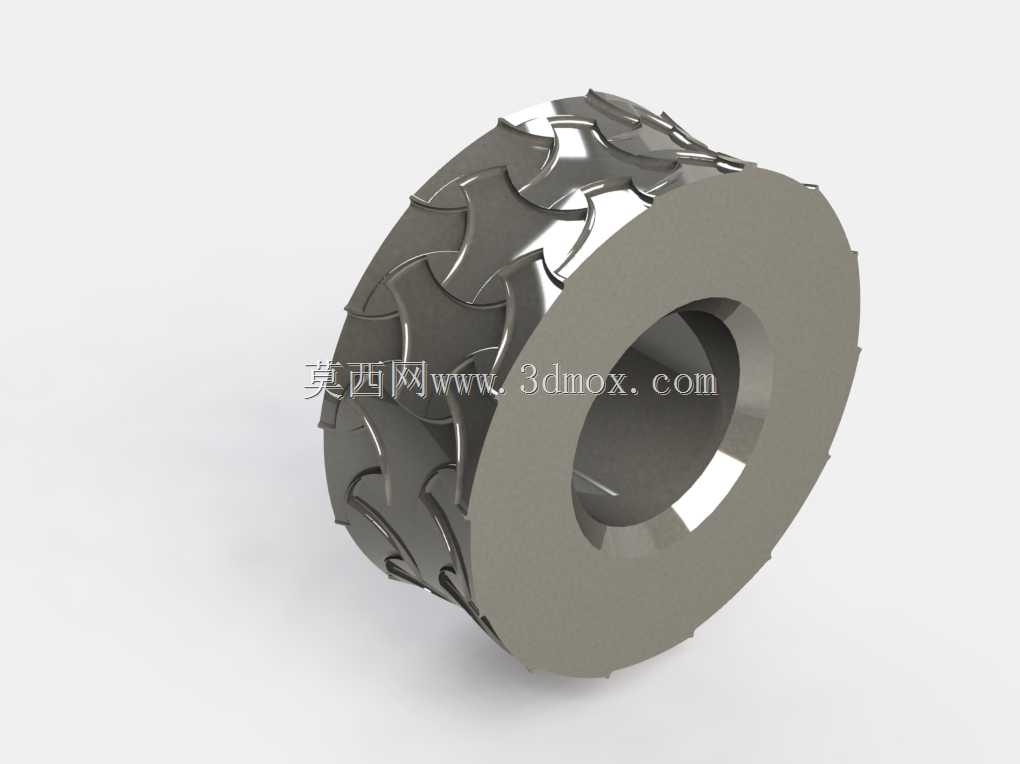

木条压印用滚柱式冲孔加工工具

这款滚柱式压印冲孔工具，主要应用于木材深加工环节的表面纹理压印、定位冲孔工序，常见于实木装饰条、木艺构件、包装木条的批量加工场景，适配常规辊压式压力机的安装接口，可直接替换原有光面压辊完成对应工序作业。从结构设计来看，工具整体采用同轴辊轮结构，中心为通孔式安装轴孔，可直接穿装在压力机的驱动辊轴上，轴孔与辊体外圆的同轴度公差控制在0.02mm范围内，避免高速辊压时出现径向跳动导致的压印深浅不均、冲孔位置偏移问题。辊体工作表面采用交错排布的弧形冲切刃与压纹凸台，刃口做了15°的后角处理，既保证压印时能在木条表面压出清晰的连续纹理，也能在辊压同步完成预设位置的冲孔作业，刃部与凸台的高度差经过精准计算，冲孔深度可控制在木条厚度的1/3到2/3区间，避免冲透过深导致木条断裂，或是压印过浅导致纹理模糊。设计过程中充分考虑了木材加工的排屑需求，每个冲切刃的侧方都预留了微小的排屑斜面，辊压过程中冲切产生的木屑会顺着斜面自然排出，不会卡在刃口缝隙里造成连续加工时的压痕缺陷。辊体的非工作侧为实心支撑轮结构，宽度与工作刃带宽度匹配，安装时支撑轮贴合压力机的侧向导轮，可抵消辊压过程中木材进给产生的轴向推力，避免辊体轴向窜动。从安装边界来看，该工具的整体外径适配常规200-300mm辊距的小型辊压压力机，中心轴孔可根据不同设备的轴径做配套衬套调整，辊体总宽度覆盖市面上常用的20-100mm宽度木条加工需求，无需对现有设备做大幅改造即可完成换装。实际作业时，木条从辊轮间匀速进给，辊轮同步转动过程中，表面凸台先接触木条表面完成预压定位，随后冲切刃下压完成冲孔，后续的压纹凸台连续滚压出预设的装饰纹理，整个工序一次进给即可完成，相比传统的先冲孔后压印的分步加工方式，可减少两次装夹的定位误差，加工效率提升40%以上，同时能保证纹理与冲孔的相对位置精度，满足装饰木构件的装配尺寸要求。辊体的工作表面采用硬化处理，硬度可达HRC55-60，可适应硬木、密度板、多层胶合板等不同材质木条的加工需求，长期作业下刃口磨损量小，可降低频繁换刀的维护成本。
