嵌入式气动锁止快拆卡扣结构设计

这款嵌入式气动锁止卡扣，最早进入国内结构工程师视野是在赛事级汽车改装领域，不少拉力赛、场地赛的改装车会用它替代传统机盖锁，省去了外露锁扣的风阻影响，也能避免高速行驶中机盖意外弹开的风险。后来航空领域的小型设备舱、检修口盖板也开始采用同类结构，核心原因是它的锁止可靠性远高于普通弹簧卡扣，配合气动触发逻辑，能在舱体存在内外压差的工况下依然保持稳定锁止，不会因为气压波动出现松脱。

从实际使用场景来看，这类锁扣不需要额外设计外露的操作手柄，整个安装面可以和覆盖件做到完全齐平，对于有气动外形要求的设备来说，能最大程度降低表面凸起带来的紊流影响。它的触发逻辑是通过接入低压气路，气压推动内部锁舌回缩完成解锁，断气状态下内部的弹性结构会自动将锁舌顶出，卡入配套的锁座卡槽完成锁止，哪怕气路出现泄漏失压，锁体也会保持锁止状态，不会出现意外解锁的安全隐患。

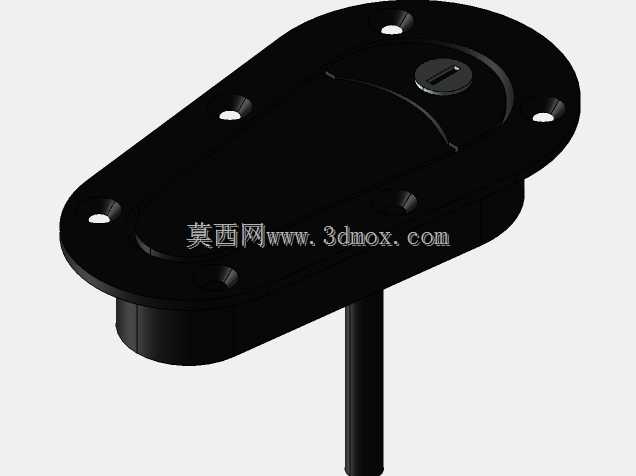

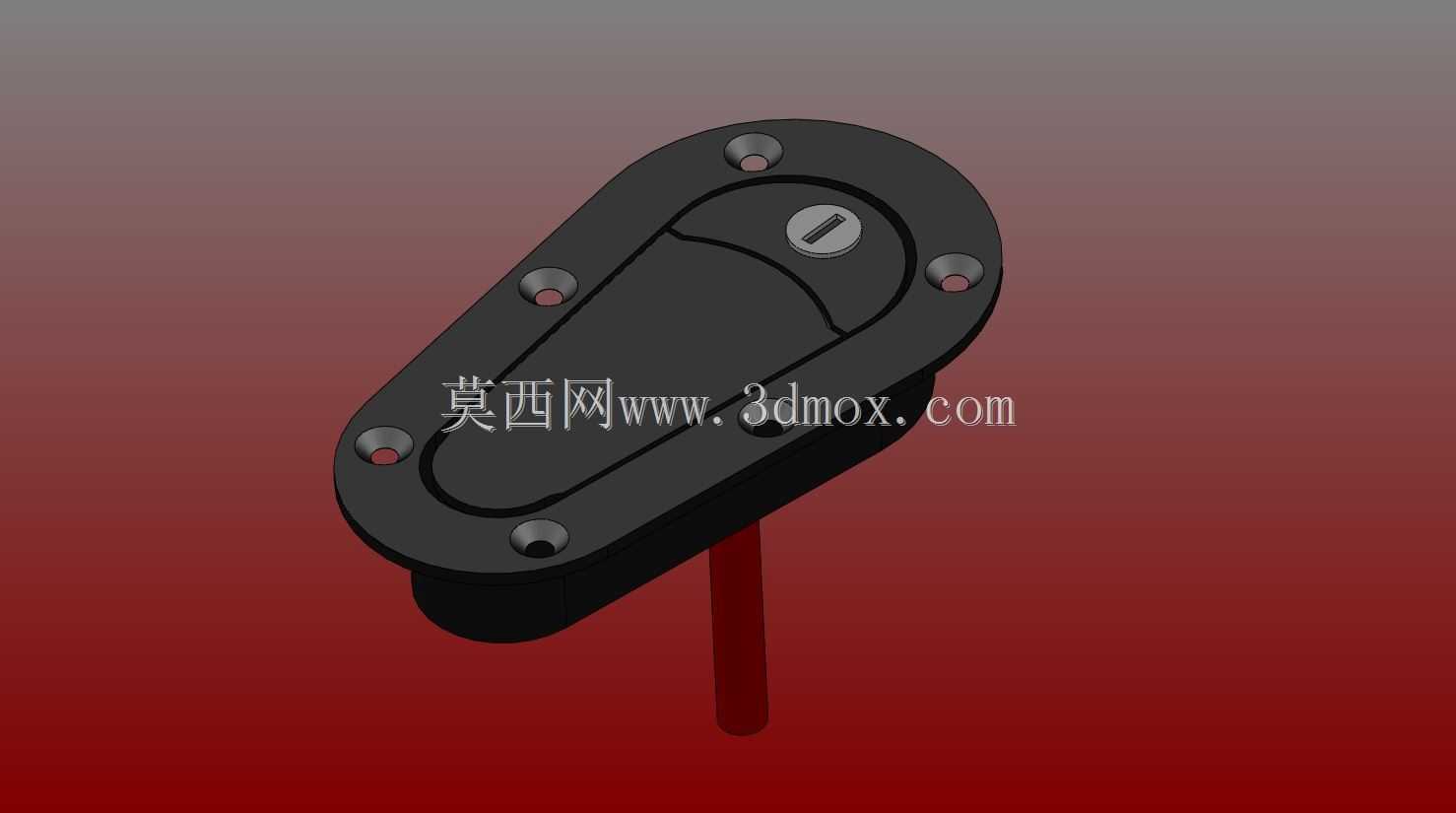

设计这款结构的时候，首先要确定的是安装边界：整个锁体的法兰盘是长圆形结构，周边均匀分布6个沉头安装孔，安装时只需要在覆盖件上开出对应尺寸的沉台，将锁体嵌入后用螺丝从正面固定，不需要在覆盖件背面预留太大的操作空间，对于厚度在1.5mm到5mm之间的钣金、复合材料盖板都能适配。锁舌的伸出长度是经过匹配计算的，常规安装状态下锁舌插入锁座的深度不小于8mm，能承受不低于1200N的横向拉力，哪怕车辆行驶在颠簸越野路面，或者飞行器遇到气流颠簸，锁止结构也不会因为冲击载荷脱开。

建模过程中需要特别注意几个配合公差：锁体外壳和内部滑动锁舌的配合间隙要控制在0.05mm到0.1mm之间，间隙太小容易在积尘、低温环境下出现卡滞，间隙太大则会出现锁止旷量，导致覆盖件行驶中出现异响。顶部的一字槽是应急解锁结构，当气路完全失效无法供气时，可以用一字螺丝刀插入槽内手动转动内部凸轮结构，带动锁舌回缩完成解锁，这个结构的设计初衷是应对野外、外场无气源的应急场景，不需要拆解周边覆盖件就能完成检修操作。另外锁体底部的气路接口是标准快插式结构，适配常见的4mm外径气动软管，安装时不需要额外做转接头，直接和设备原有气路串联就能使用，气路触发压力设置在0.2MPa到0.4MPa之间，常规车载、机载的低压气路都能直接驱动，不需要额外增加增压元件。

很多工程师在选型这类锁扣的时候容易忽略安装面的平面度要求，实际上锁体法兰的安装面平面度需要控制在0.2mm以内，如果安装面存在翘曲，会导致锁体安装后内部结构出现偏斜，轻则锁舌滑动卡滞，重则长期使用后出现锁止不到位的问题。另外配套的锁座需要和锁体保持同轴度误差不超过0.3mm，安装时最好用工装定位后再固定锁座，避免因为安装偏差导致锁舌和锁座出现硬摩擦，缩短使用寿命。从材质选型来看，锁体外壳通常采用玻纤增强尼龙或者硬质阳极氧化铝合金，前者重量轻成本低，适合民用改装场景，后者强度高耐候性好，适合航空、高负荷赛事场景，内部锁舌和凸轮结构采用不锈钢材质，避免长期使用出现锈蚀卡滞，哪怕在潮湿、多盐雾的沿海使用场景下，也能保证长期可靠工作。
