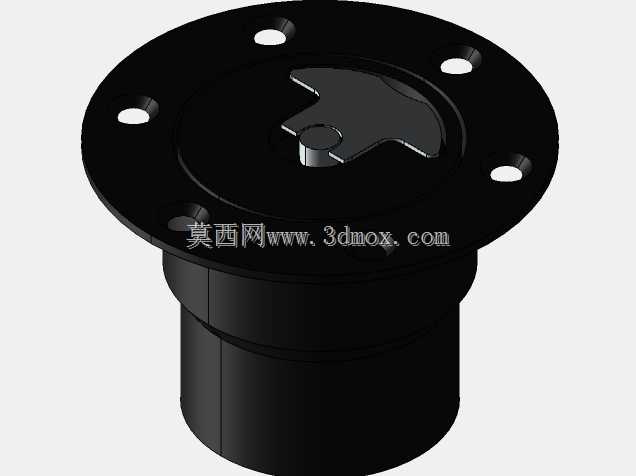

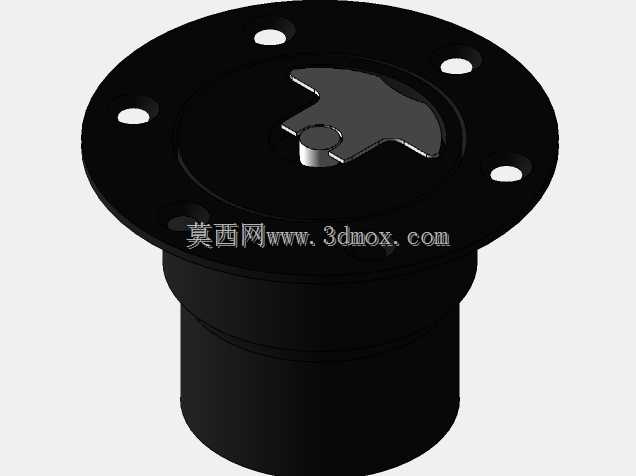

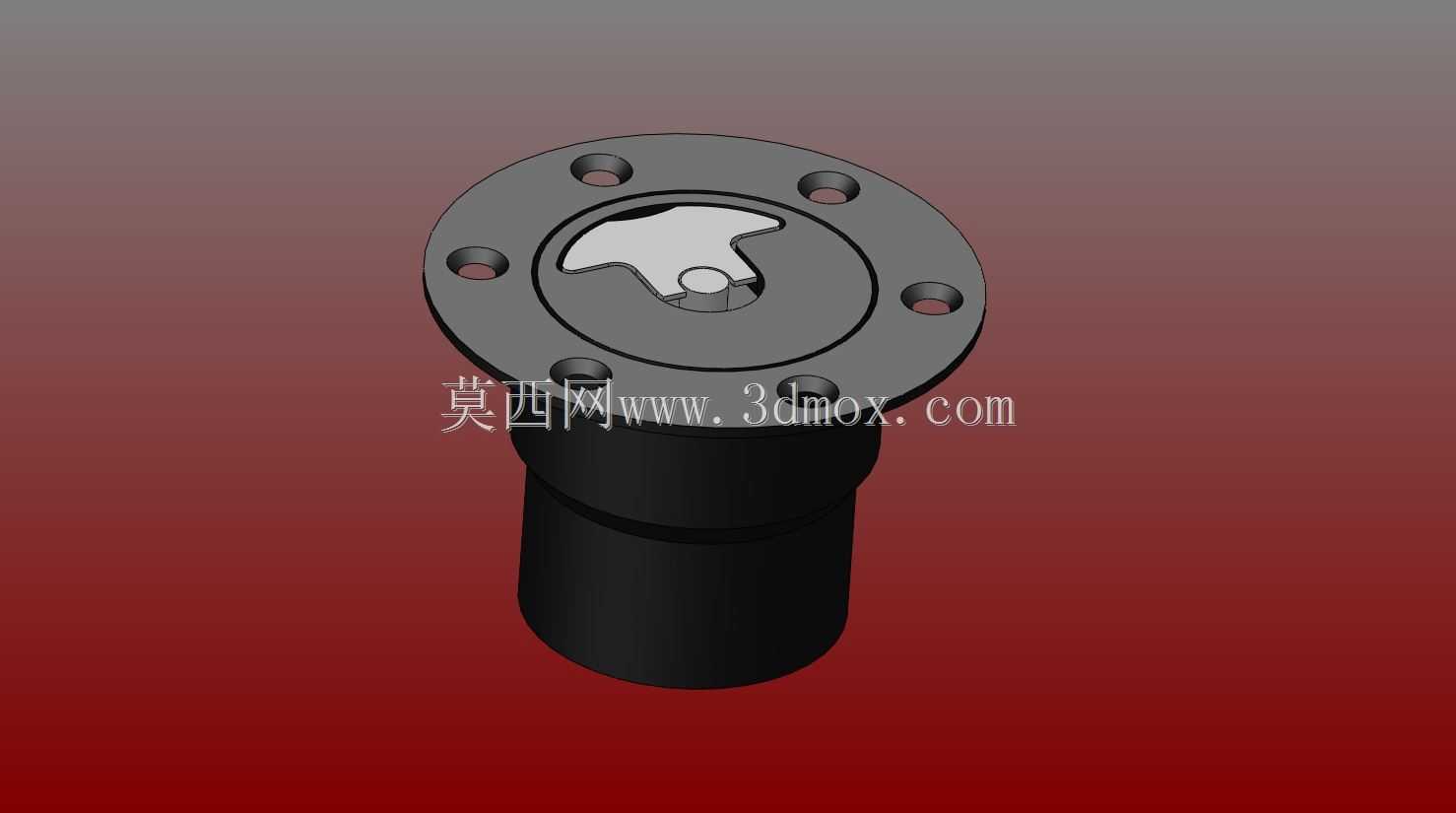

94mm口径带锁航空燃油加注口盖结构

　　这款带锁结构的燃油加注口盖，主要适配轻型运动类航空器、自制实验类飞行器的机身燃油箱加注端口，也可在部分改装特种作业车辆、小型通用动力设备的外置燃油箱上做替代选型使用，核心作用是封闭燃油箱加注通道，避免飞行或行驶过程中燃油晃荡溢出，同时通过锁止结构防止非授权人员开启加注口，规避燃油失窃、异物落入油箱引发的供油系统故障风险。

　　从实际使用场景的需求出发，该款油盖采用法兰盘式安装结构，安装法兰上均匀布置6个沉头安装孔，安装面与油箱外壁贴合时可通过配套密封垫实现端面静密封，避免燃油从安装结合面渗漏。下部的插入段为等径圆柱结构，可直接嵌入油箱加注口的颈管内部，配合颈管内壁的配合公差形成径向辅助定位，安装后整体突出安装面的高度经过适配优化，不会对航空器蒙皮、设备外罩的装配造成干涉，也能减少外置突出结构带来的额外风阻影响。

　　锁止机构集成在油盖上部的操作端，采用偏心锁舌结构，钥匙解锁后转动操作端即可带动内部锁舌收回，此时可直接向上提拿开启油盖；锁止状态下锁舌会卡入加注口颈管内部的限位卡槽，即便外部受到振动、冲击载荷也不会出现意外松脱，完全满足移动载具在复杂工况下的密封可靠性要求。油盖的操作端做了凹陷式造型设计，既可以减少外部突出结构被剐蹭的概率，也能在操作人员戴手套操作时提供足够的施力接触面，避免冬季低温、手部沾有油污时出现操作打滑的问题。

　　建模过程中，首先根据实际安装边界确定法兰盘的外径为94mm，匹配行业内通用的同口径加注口安装尺寸，安装孔的分布圆直径、孔位大小均参考通用航空燃油箱加注口的安装规范设定，确保可以直接替换同规格的传统无锁油盖，不需要对原有油箱结构做二次打孔修改。插入段的外径尺寸按照加注口颈管的常用配合公差设定，保留合理的间隙用于安装密封胶圈，胶圈的安装槽位置经过反复校核，确保盖合后胶圈的压缩量处于合理区间，既不会因为压缩量过大导致胶圈过早老化失效，也不会因为压缩量不足出现密封不严的渗漏问题。

　　材质选型上，主体结构采用铝合金材质做建模参考，兼顾轻量化需求与结构强度，锁止机构的核心受力零件采用不锈钢材质参数设定，避免长期接触燃油、户外潮湿环境出现锈蚀卡滞。外观面的处理参考实际工业产品的工艺要求，法兰安装面为机加工平面，保证安装贴合度，外表面做哑光氧化处理，减少户外使用时的阳光反射，避免对操作人员造成眩光干扰。

　　在结构细节处理上，锁芯的安装位置做了防水台阶设计，避免户外停放时雨水顺着锁芯缝隙渗入油箱内部；盖体与插入段的衔接位置做了圆弧过渡，减少应力集中，同时也能在安装时引导胶圈顺利进入加注口颈管，避免装配时切伤胶圈。所有棱边均做了倒角处理，没有尖锐的毛刺结构，避免装配、操作过程中划伤操作人员，也能减少应力集中导致的零件开裂风险。

　　从选型适配的角度看，该结构的尺寸边界清晰，安装方式简单可靠，锁止结构的逻辑成熟，不需要额外的复杂配套零件即可实现完整功能，对于需要做燃油箱改装、小型飞行器燃油系统设计的结构工程师来说，可直接参考该结构的尺寸参数做适配调整，大幅缩短非标油盖的设计开发周期，也能避免自主设计时容易忽略的密封、锁止可靠性问题。
