SPM43型Kress主轴安装固定座结构设计

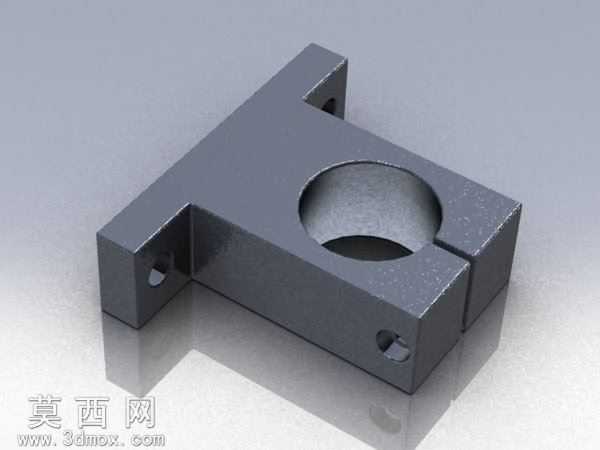

该三维模型为适配Kress主轴设计的SPM43规格主轴装载固定座，整体采用一体式块状结构设计，建模阶段以实际主轴装夹的尺寸公差为核心依据，先通过草图绘制确定主体外轮廓的基准尺寸，再通过拉伸特征生成主体基座的基础实体。模型主体为对称式T型布局，两侧延伸出带安装孔的固定耳板，耳板上的通孔采用沉孔结构设计，可适配内六角螺栓的沉头安装需求，保证安装后螺栓端面不突出于安装面，避免与周边其他结构产生干涉。主体中心位置设计有贯穿式主轴装夹圆孔，圆孔一侧开设贯通的收缩缝隙，缝隙旁侧设置有锁紧螺孔，通过拧紧锁紧螺钉即可收缩缝隙孔径，实现对装入圆孔内的Kress主轴的抱紧固定，装夹稳固性强且拆装调节便捷。模型的边角位置均做了合理的工艺倒角处理，既避免实际加工后锐边带来的安全隐患，也提升了零件整体的视觉质感。渲染阶段采用金属哑光磨砂材质模拟实际铝合金阳极氧化后的表面效果，通过环境光的漫反射设置凸显零件的金属质感与结构棱角，光影过渡自然，能够清晰展现各个安装孔、锁紧缝、装夹孔的位置关系与结构细节。设计过程中充分考虑了实际CNC设备上的安装适配性，两侧耳板的安装孔间距、中心装夹孔的孔径公差、锁紧螺孔的规格都经过严谨的尺寸校核，既保证主轴装入后的同轴度精度，也确保固定座能够稳定安装在设备的对应安装位上，整体结构简洁实用，无多余冗余设计，完全满足主轴固定装载的功能需求，可直接用于相关数控设备的主轴加装改造场景，结构设计兼顾了加工工艺性与使用可靠性。
