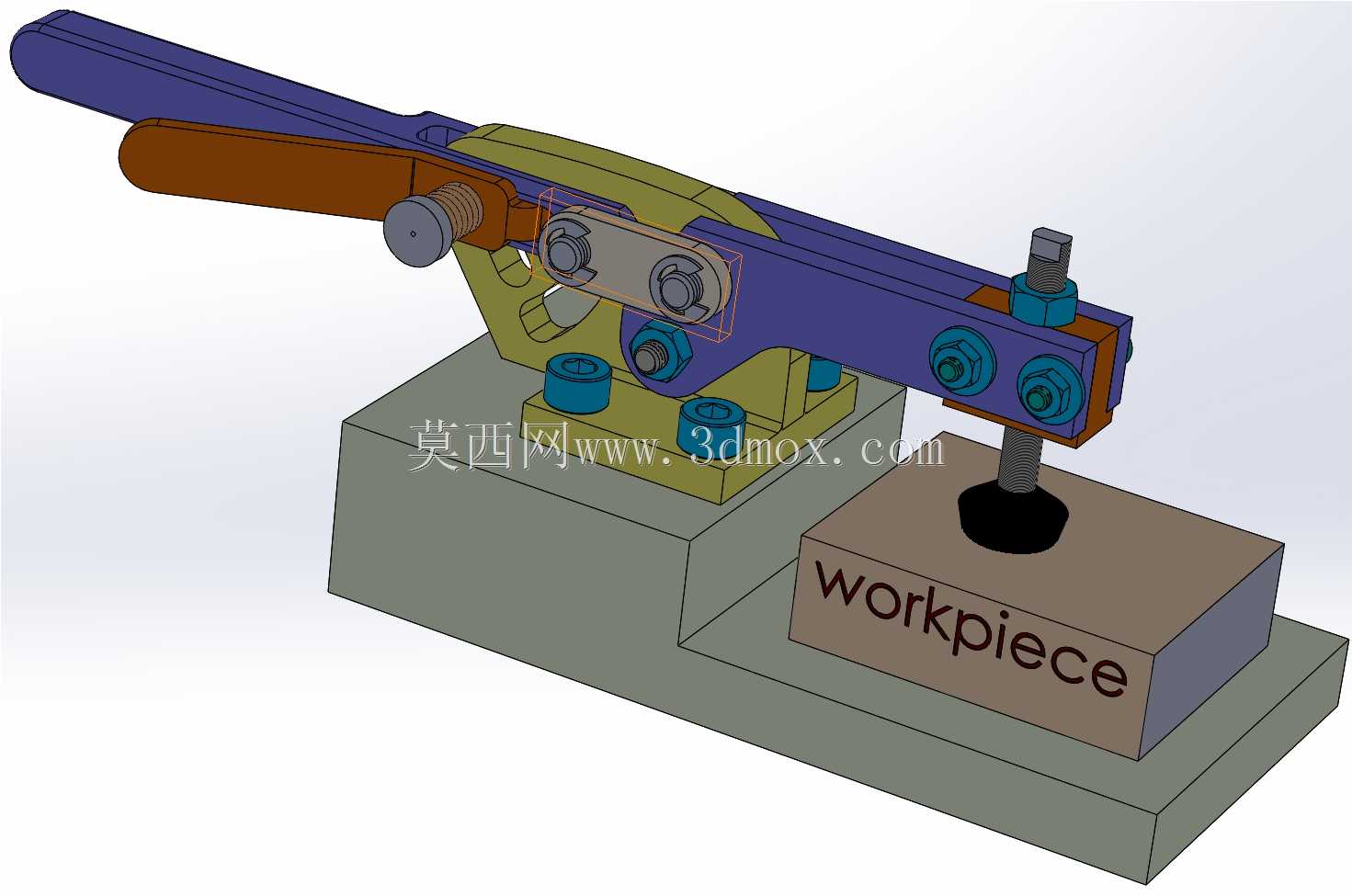

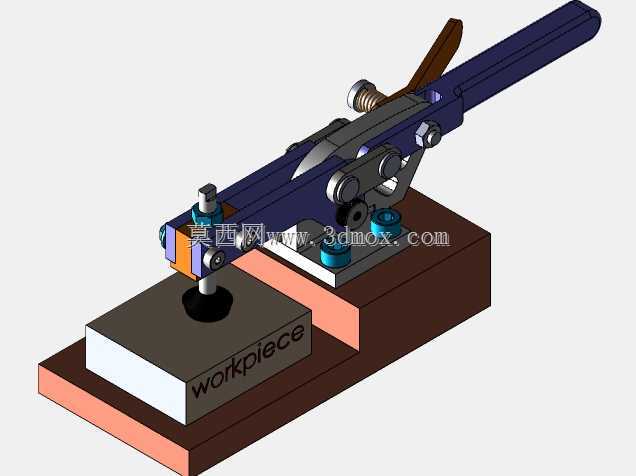

手动卧式快速压紧拨动式夹具结构

这款手动拨动式压紧夹具，是面向小批量零件加工、工位临时装夹场景设计的手动夹紧机构，在五金件铣削定位、塑胶件修边固定、装配工位工件夹持等场景中都有很高的适配性，不需要外接气源、电源，纯机械结构的特性让它可以直接布置在没有动力供给的零散工位，也能作为自动化线的备用手动夹紧单元使用。从结构逻辑来看，这套夹具采用了复合杠杆加肘节自锁的设计思路，长操作手柄通过两级铰接连杆传递压紧力，当手柄扳动到压紧工位时，连杆铰接点会越过结构死点位置，实现机械自锁，哪怕加工过程中存在切削振动，也不会出现松脱退夹的问题，不需要额外增加锁止结构。压头位置采用了可调式螺栓设计，端部搭配橡胶压头，既可以根据不同被夹工件的高度差调整压头伸出长度，也能避免刚性压头直接接触工件表面造成压痕、夹伤，对于表面质量要求较高的阳极氧化件、喷涂件装夹十分友好。底座采用阶梯式结构设计，低位平台用于安装夹具的铰接主体，高位凸台作为工件的定位基准面，工件放置在基准凸台上时，侧面可以靠凸台侧壁实现X向定位，压头从上方垂直施加压紧力，限制工件Z向自由度，配合工位上的侧向定位块就能实现完全定位，不需要额外复杂的找正步骤。安装边界上，整套夹具的底座预留了四个沉头安装孔，可以直接通过内六角螺栓固定在标准T型槽工作台、铝型材工作架或者专用工装板上，安装孔的孔距适配常规的工装安装尺寸，不需要对安装面做二次改造就能直接装配。操作逻辑上，操作人员只需要单手握持长手柄向上扳动，就能带动压头抬起，留出足够的工件取放空间，放入工件后向下扳动手柄到锁止位置即可完成夹紧，整个操作行程不超过30度，单步操作耗时不到两秒，相比传统的螺栓压板夹紧方式，装夹效率能提升6倍以上，而且压紧力可以通过调整压头螺栓的伸出长度来控制，避免夹紧力过大造成薄壁工件变形。整套机构的铰接转动位置都采用了销轴加衬套的配合方式，长期反复使用也不会出现铰接点旷量，维护时只需要定期在铰接点涂抹少量润滑脂就能保证操作顺畅，没有易损易耗件，使用寿命远高于普通的塑料柄快速夹钳。在实际产线应用中，这类夹具常被布置在钳工台的修配工位、小型钻床的工件装夹位置、装配线的部件预固定工位，对于多品种小批量的生产模式适配性极强，不需要针对不同工件定制专属夹具，只需要调整压头高度就能兼容一定尺寸范围内的不同工件装夹需求。
