大隈卡盘用空气冷却液喷雾装置结构

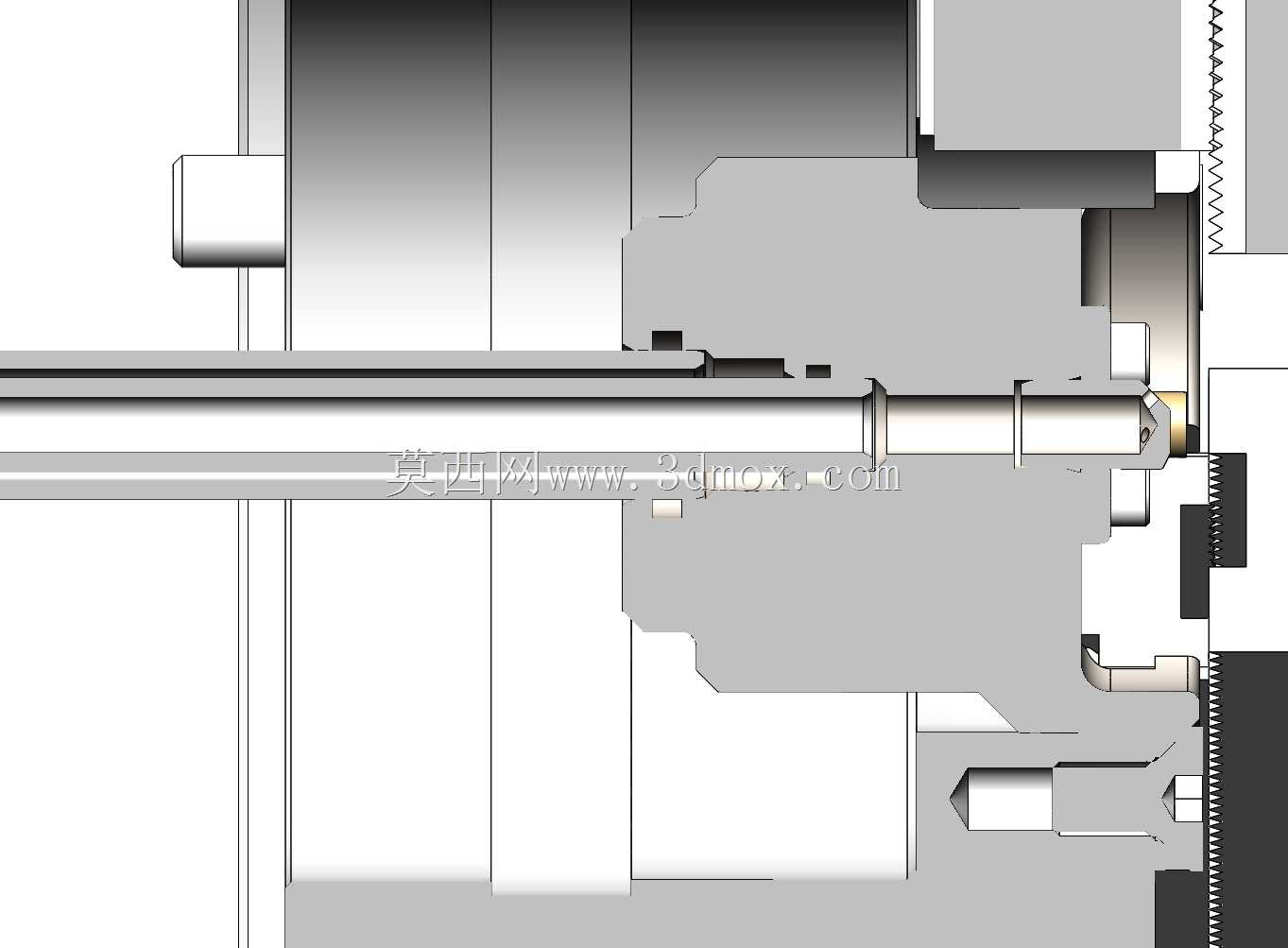

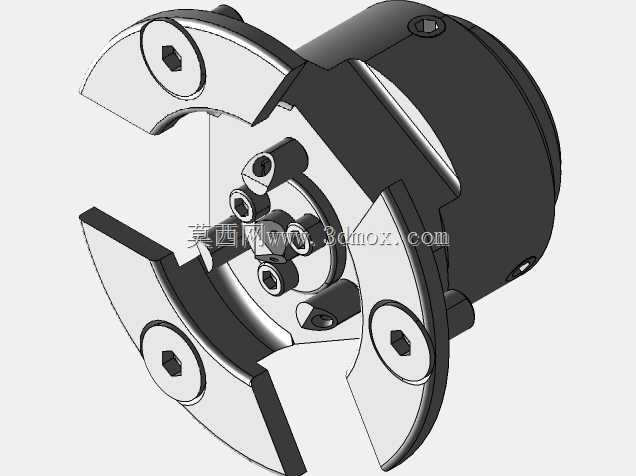

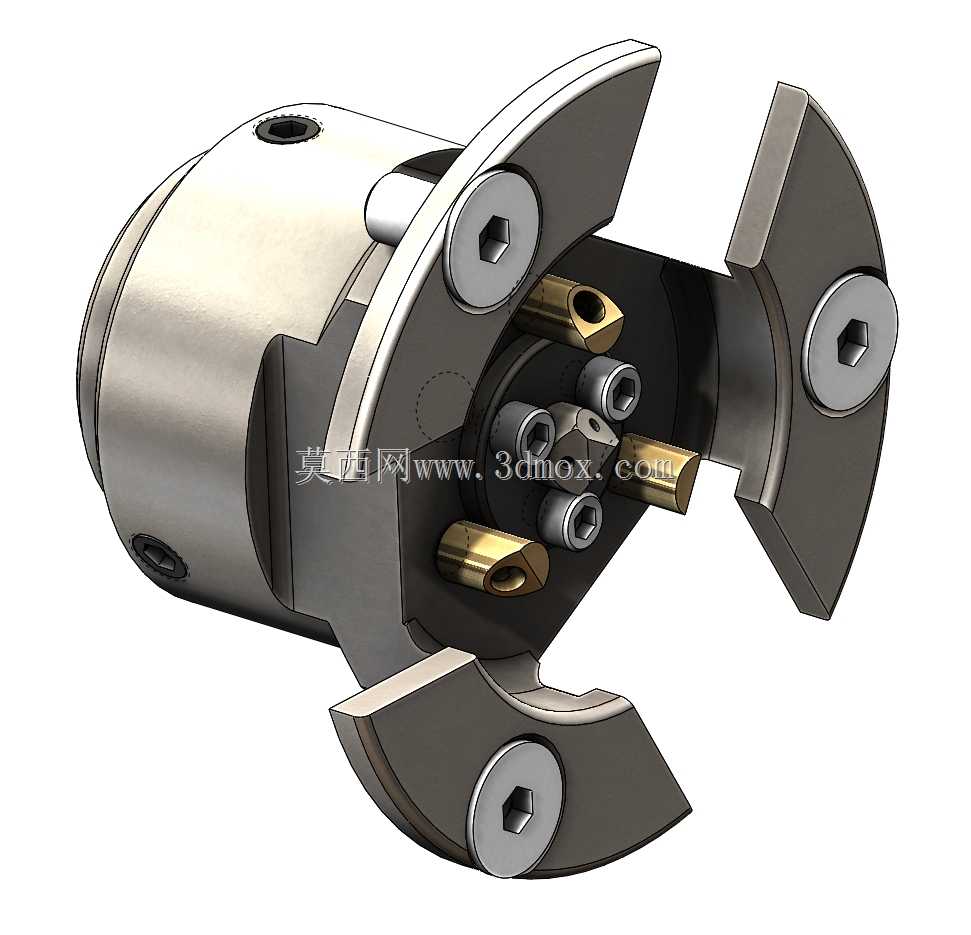

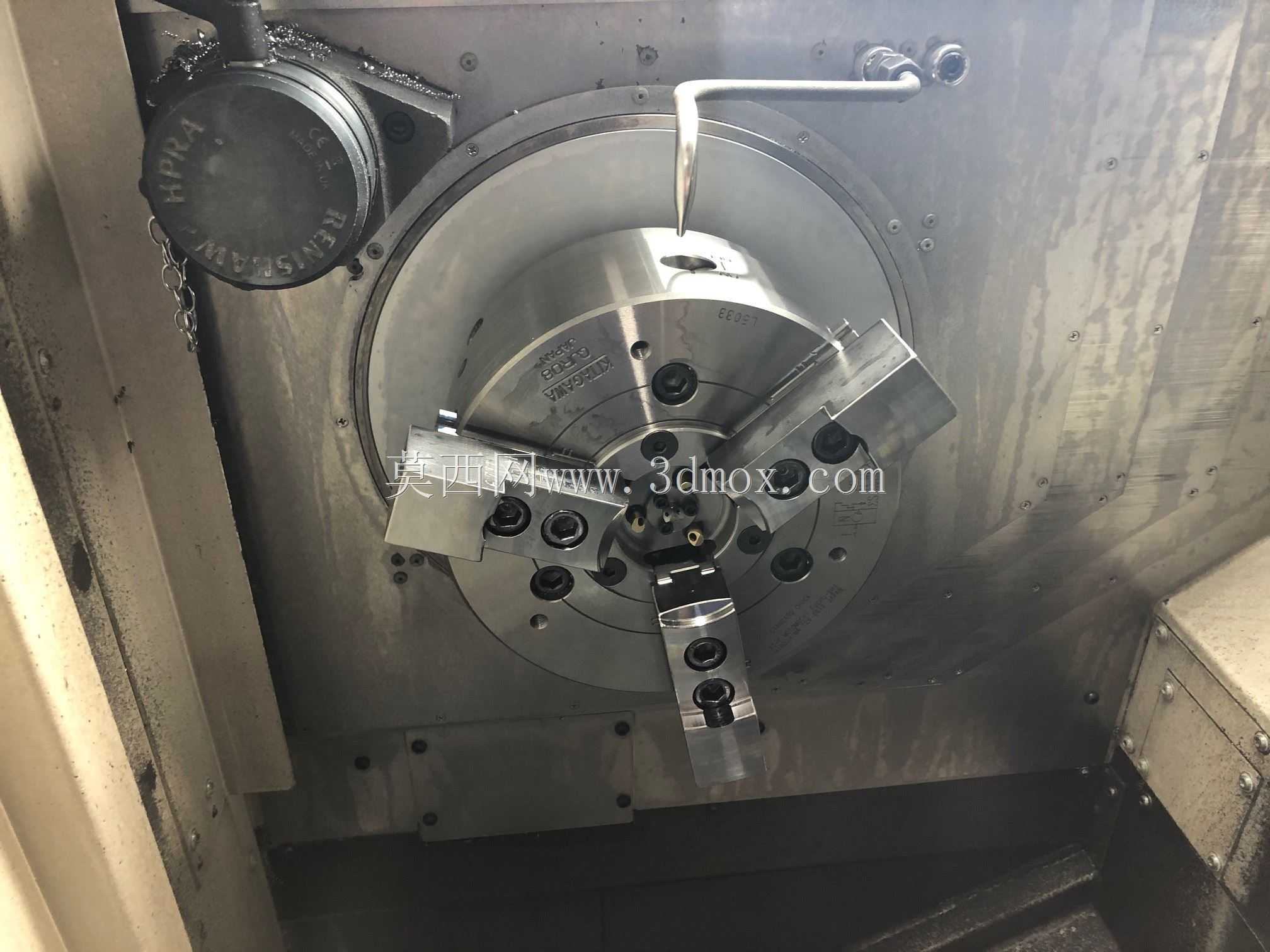

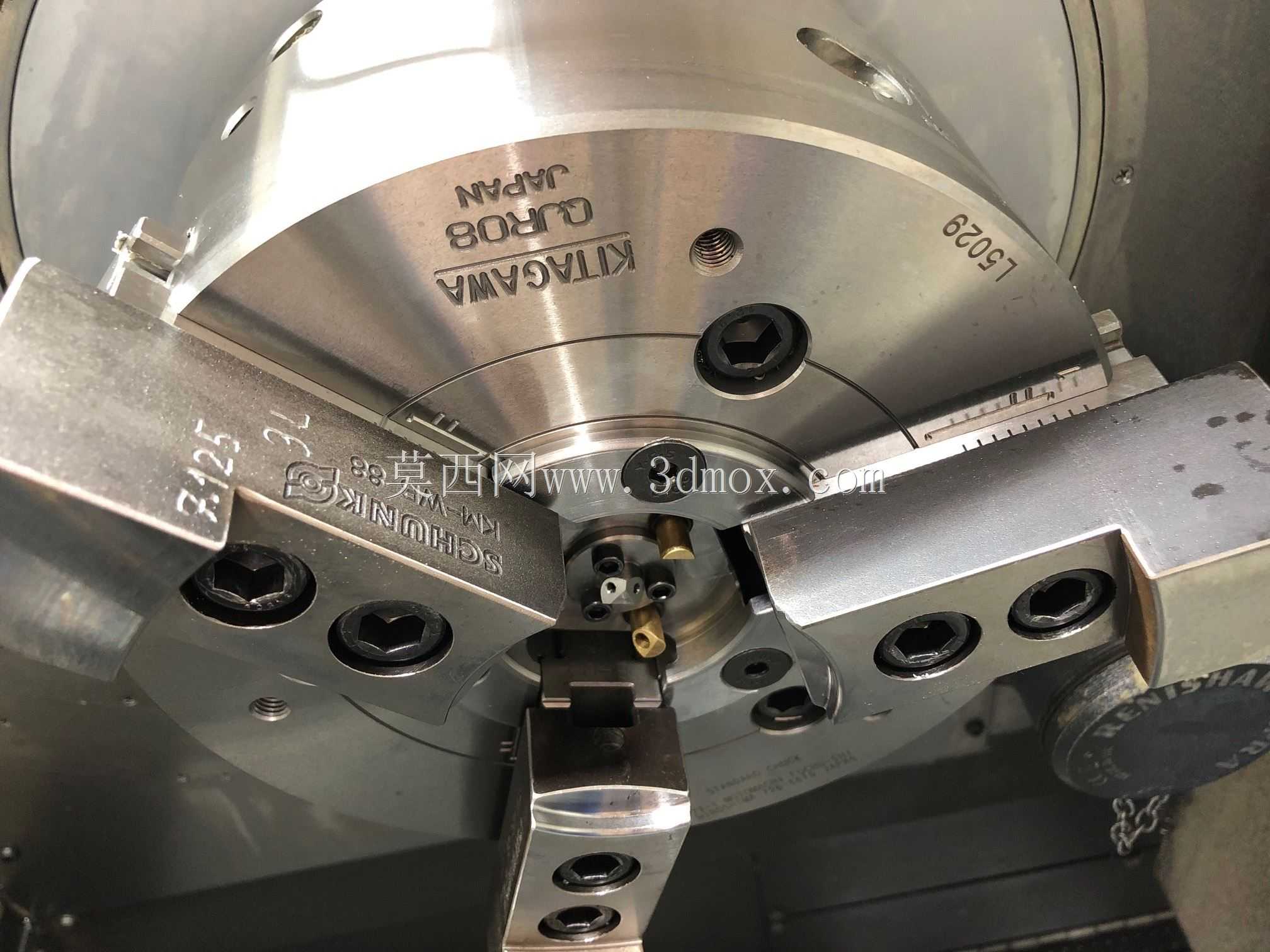

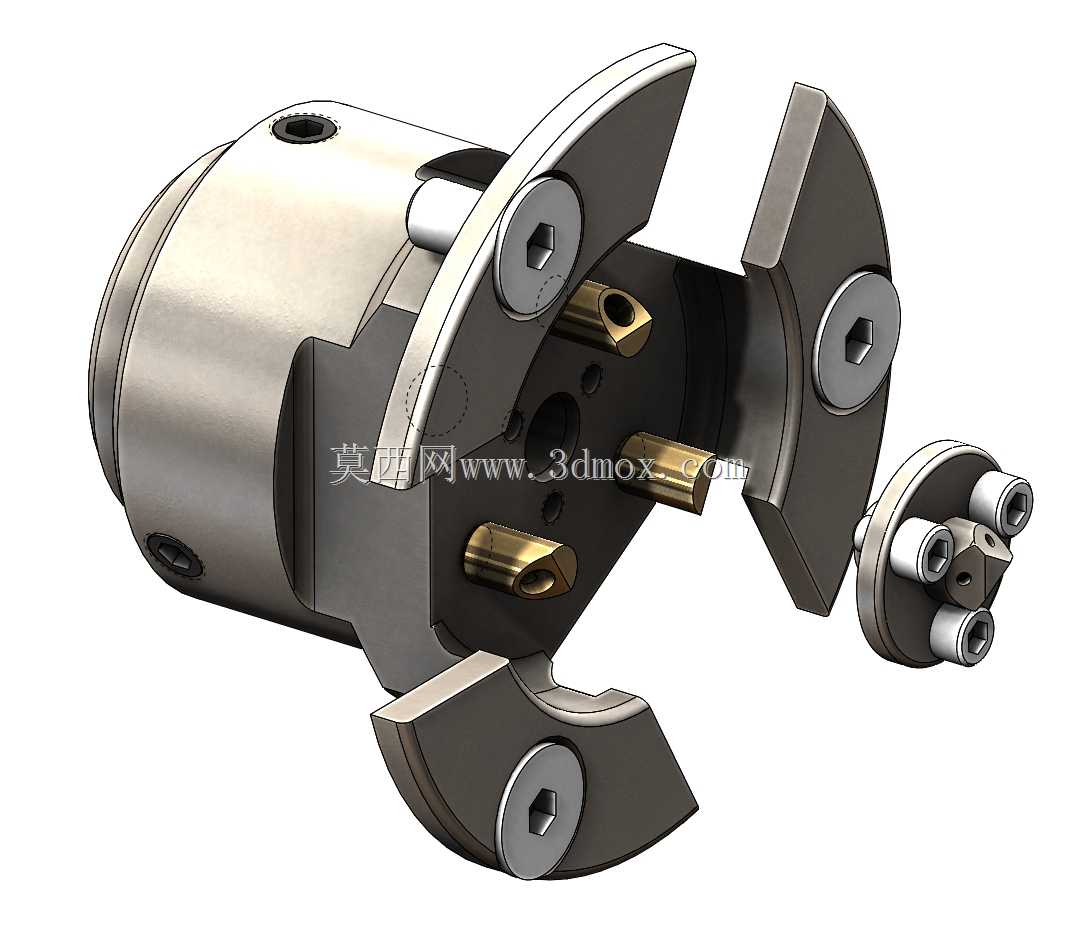

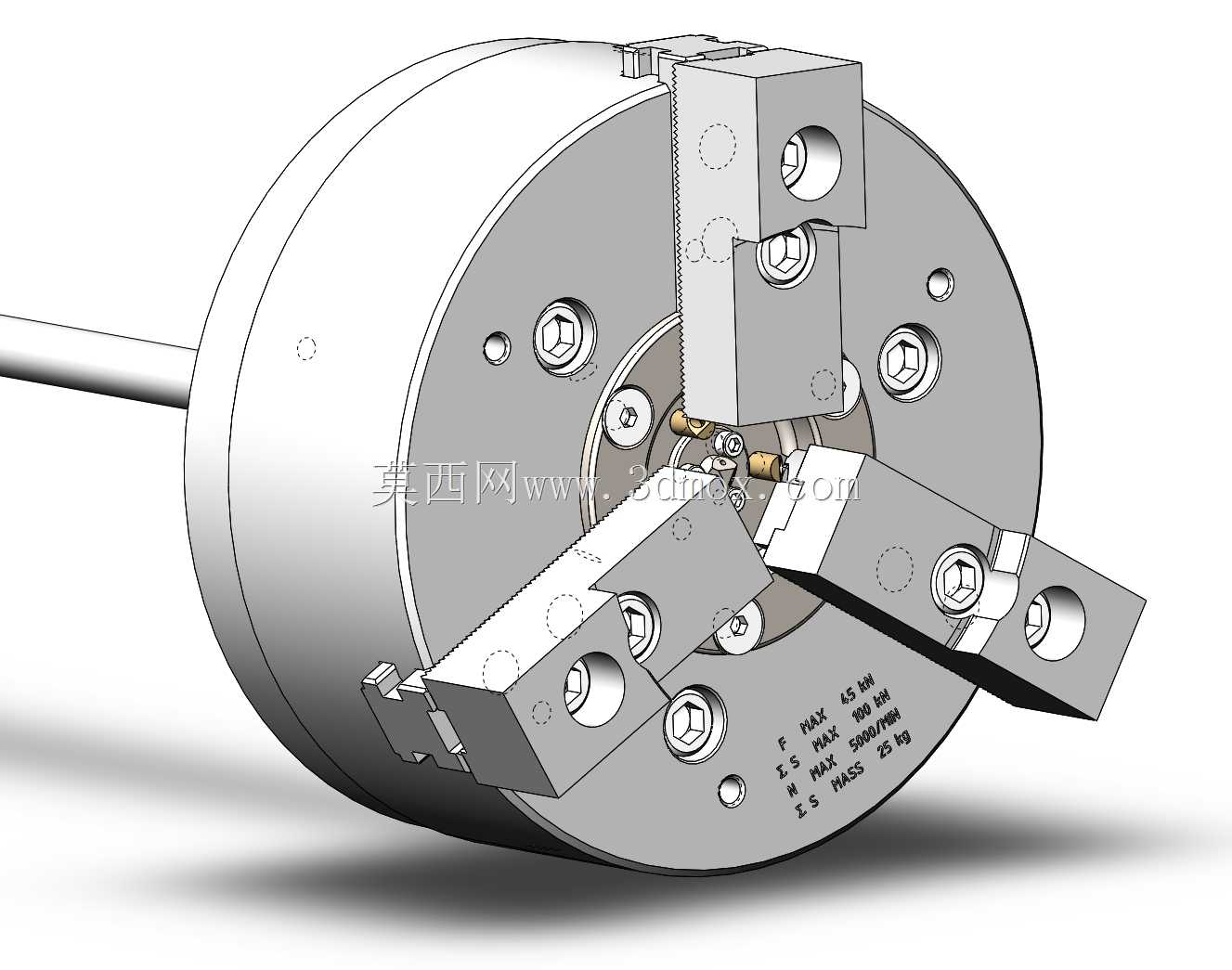

这款适配卡盘的空气冷却液喷雾装置，主要面向数控车床自动化上下料加工场景设计，解决无人值守加工过程中卡盘钳口区域的冷却、排屑痛点。在常规数控车削加工中，卡盘夹持工件的位置靠近切削区域，切屑容易卡入卡盘爪与本体的缝隙，同时持续切削带来的高温会传导至卡盘卡爪，长期运行会导致卡爪定位精度下降、夹持力衰减，尤其在配备自动上下料机构的机床上，卡盘区域残留的切屑还会导致工件装夹定位偏差，直接造成加工废品。该装置直接集成安装在北川GJR-08型三爪卡盘的本体上，不需要额外改动机床原有冷却管路布局，整体结构贴合卡盘圆柱面轮廓，安装后不会超出卡盘最大回转直径边界，避免加工过程中与刀塔、尾座等部件发生运动干涉。装置采用双管路独立供液供气设计，分别适配16毫米、10毫米两种通径的管路，一路输送压缩空气，一路输送切削冷却液，在喷嘴位置形成雾化混合流，三个喷嘴对应卡盘三个卡爪的夹持区域，喷出的雾化介质可以直接覆盖卡爪与工件的接触位置，同时借助压缩空气的吹扫力，将卡盘缝隙中残留的切屑及时吹离，避免切屑卡滞影响卡爪开合动作。设计过程中充分考虑了卡盘高速旋转的动平衡要求，整体结构采用圆周对称布局，所有安装孔位与卡盘原有工艺孔匹配，不需要对卡盘本体进行二次钻孔加工，安装时直接通过卡盘端面的预留螺孔固定即可，喷嘴的喷射角度经过反复校核，在卡爪开合的全行程范围内，喷射流都能覆盖钳口工作区域，不会因为卡爪径向移动出现冷却盲区。装置的主体采用与卡盘同材质的金属结构，耐受切削液腐蚀与加工过程中的切屑冲击，外露的紧固件全部采用内六角沉头设计，避免高速旋转时产生风阻与安全隐患，配套的小型转接阀组可以直接固定在卡盘尾部的回转接头上，随卡盘同步旋转，不会出现管路缠绕问题。实际应用中，该装置可以替代传统的外置冷却喷嘴，解决外置喷嘴无法随卡盘同步调整位置、冷却位置偏移的问题，尤其在加工异形工件、需要卡爪频繁调整夹持位置的工况下，集成式的喷雾结构可以始终保持冷却与吹扫位置对准工作区域，大幅降低自动化加工过程中因卡盘积屑、卡爪过热导致的停机维护频率，提升无人化加工的连续运行稳定性。
