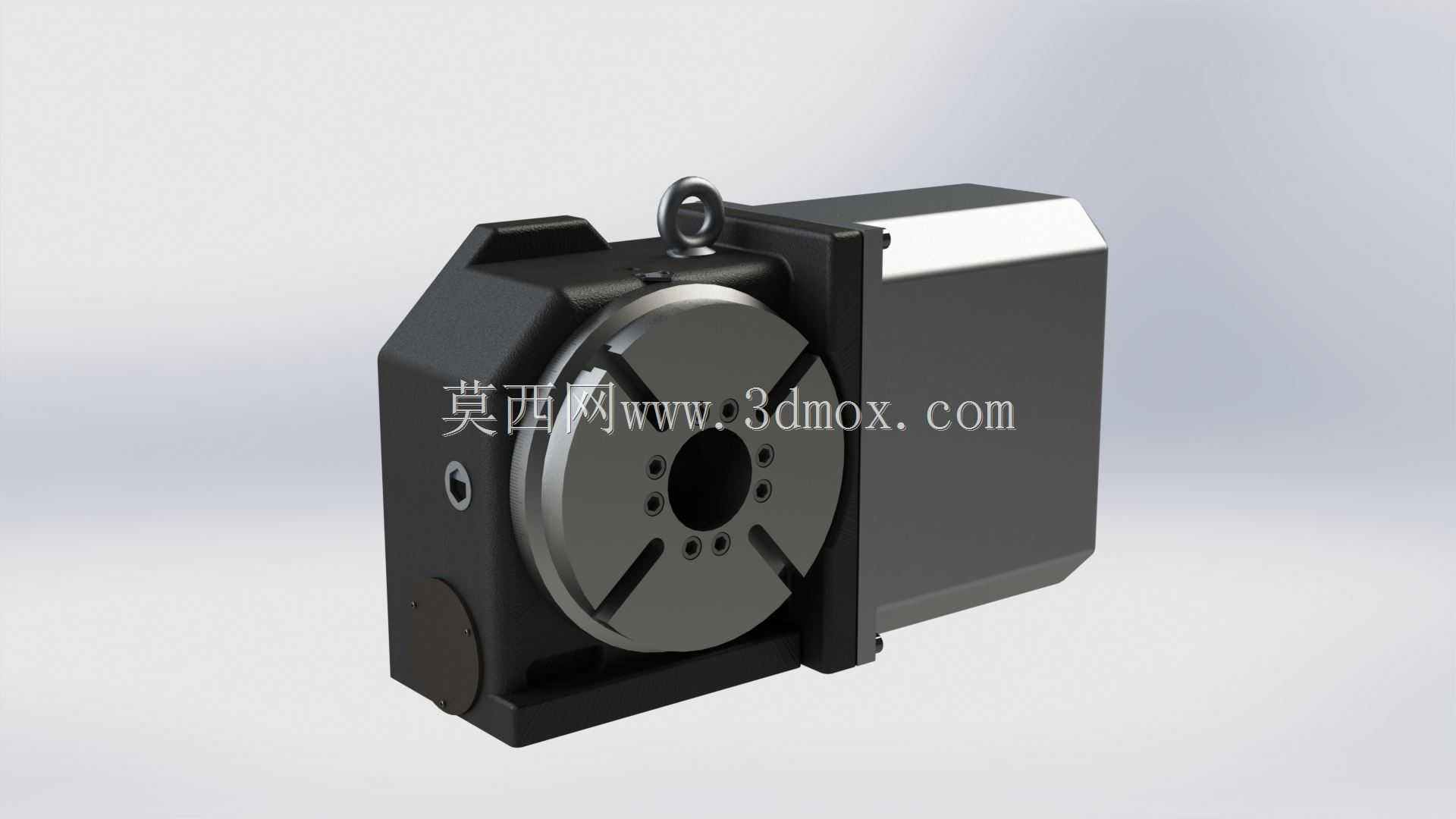

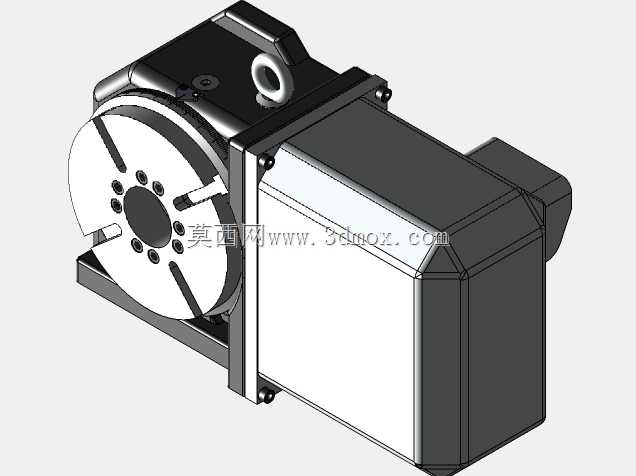

UCAM高精度数控回转工作台结构设计

这款回转转台主要适配立式加工中心、数控铣床等机加工设备，在多面体零件加工、曲面铣削、圆周等分孔系加工场景中承担第四轴分度功能，可配合机床主轴完成复杂工件的多工序一次性装夹加工，减少重复装夹带来的定位误差，提升批量零件的加工一致性与加工效率。从结构设计来看，主体采用箱式高刚性铸铁基座，经时效处理消除内应力，保证长期重载切削下的结构稳定性，前端盘面采用标准卡盘安装接口，盘面分布的T型槽可直接适配通用三爪卡盘、定制工装夹具的安装，盘面中心的定位孔可配合芯轴完成轴类、盘类零件的快速定位，重复定位精度可满足精密零件的加工公差要求。转台的驱动单元集成在机身侧后方，整体采用一体化紧凑布局，没有外露的传动管线，既减少了加工过程中切削液、铁屑对传动部件的侵蚀，也压缩了设备的整体安装占用空间，方便在不同规格的机床工作台上完成加装，不需要对原有机床工作台进行大规模改造。安装边界方面，转台底部设置有标准定位键槽，可与机床工作台的T型槽配合完成快速找正，机身侧面预留的吊装环可满足车间内行车吊装转运的需求，安装时仅需要保证转台回转轴线与机床X轴的平行度在公差范围内，即可完成精度校准。在实际加工场景中，这类转台可承担凸轮零件的轮廓铣削、法兰盘的等分孔钻削、涡轮叶片的多面加工、模具型腔的多角度铣削等工序，配合机床的三轴联动可实现四轴联动加工，拓展原有普通三轴机床的加工能力。设计过程中对转台的锁紧机构做了优化，采用圆周环抱式锁紧结构，在切削加工时可将盘面牢牢锁死，避免重切削时盘面出现微位移，保证加工过程中的刚性，而在分度动作时锁紧机构快速松开，配合伺服驱动完成高精度角度分度，分度动作响应速度快，空行程损耗时间短，可适配自动化加工单元的连续生产节拍。转台的密封结构采用多层迷宫式密封，可有效阻挡加工过程中的切削液、金属碎屑进入转台内部的传动腔体，延长内部传动部件的维护周期，降低车间日常运维的工作量。
