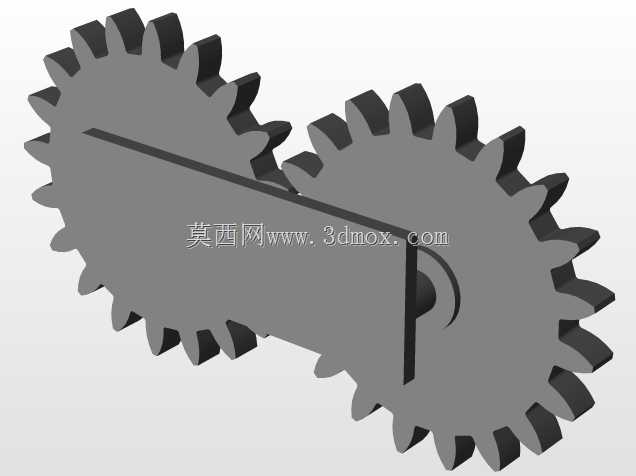

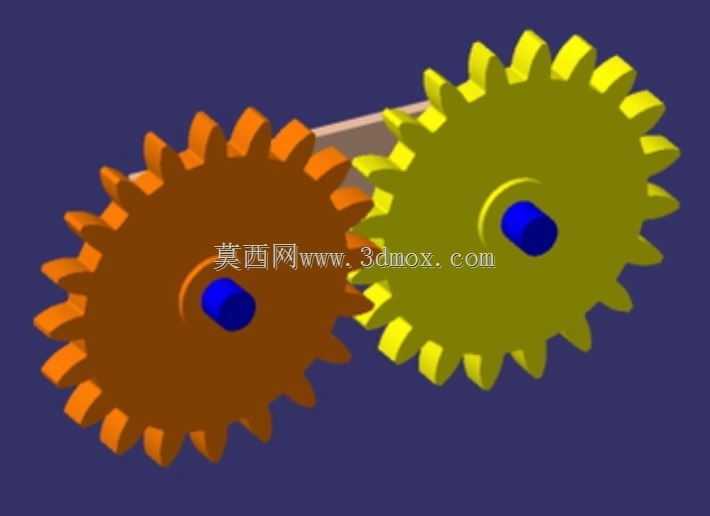

直齿圆柱齿轮啮合传动结构展示

项目分类:3D模型 发布时间:2021-09-07 ID:264182
  • 直齿圆柱齿轮啮合传动结构展示
  • 直齿圆柱齿轮啮合传动结构展示

在各类机械传动场景中,齿轮啮合结构是传递动力、改变转速与转向的核心基础部件,这套啮合齿轮结构可广泛应用于小型输送设备、轻工机械、教学演示装置等需要定传动比动力传递的场合,能够稳定实现两平行轴之间的回转运动传递,相比带传动、链传动具备传动精度高、传动比恒定、传递扭矩可靠的优势,适合对转速同步性有要求的工位使用。从结构设计层面来看,这套齿轮采用标准渐开线直齿圆柱齿形设计,齿廓参数符合通用机械传动的啮合规范,两个齿轮的齿距、模数、压力角参数完全匹配,保证啮合过程中齿面接触均匀,不会出现卡滞、侧隙过大或传动冲击的问题;两齿轮的中心距按照标准中心距公式计算设定,既保证合理的啮合侧隙补偿热膨胀与加工误差,又能避免侧隙过大带来的回程误差,适配常规的传动轴安装定位需求。齿轮的轮毂位置设计有标准的轴孔结构,可直接与对应直径的传动转轴配合,通过键连接实现周向固定,轴孔端面预留有轴用挡圈的安装槽位,可限制齿轮的轴向窜动,保证传动过程中齿轮的轴向位置稳定,不会出现啮合错位的情况。在实际装配使用时,需要注意两齿轮的安装平行度公差控制,若两轴平行度超差,会导致齿面接触偏载,加速齿面磨损,缩短齿轮使用寿命;齿面啮合的接触斑点需要沿齿高、齿长方向达到规范占比,装配时可通过调整轴承座的安装位置来校准中心距与啮合间隙。这套结构的运动逻辑清晰,主动轮转动时通过齿面的依次啮合带动从动轮反向转动,传动比由两齿轮的齿数比决定,可根据实际设备的转速输出需求匹配对应齿数的齿轮组合,不需要额外改动安装基座的接口尺寸即可实现传动比调整,适配性较强。在仿真验证环节,可直观观察到齿轮啮合过程中齿面的接触状态、传动的平稳性,验证无干涉、无卡滞的运动状态,为后续的实物加工、装配调试提供可靠的结构参考,也可作为机械原理教学环节的演示案例,帮助理解齿轮啮合的基本运动规律与传动特性。
