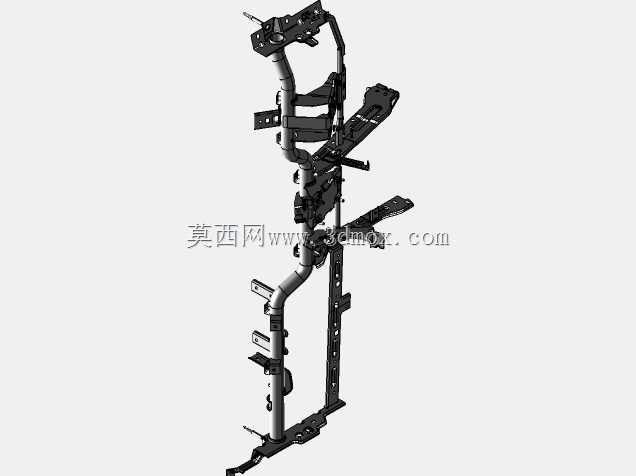

汽车白车身内部安装支架总成结构

在整车开发的白车身试制环节，这类集成式安装支架总成是座舱内部功能件固定的核心承载基体，日常装车场景中主要承担仪表横梁、转向管柱、线束固定卡扣、空调风道附属支架的安装定位作用，区别于传统分散式焊接支架，该总成采用主弯管作为核心承载主梁，沿主梁轴向分布多组冲压成型的安装支耳，每一处支耳的安装孔位都对应车内不同功能件的装配坐标，能减少白车身焊接工位的分散焊点数量，提升总装环节的装配效率。从结构设计逻辑来看，主承载梁采用变径弯管成型工艺，弯折弧度完全贴合座舱前围的内表面型面，避免与前围钣金、空调主机壳体产生装配干涉，沿主梁分布的冲压支架分别对应不同的载荷需求：转向管柱安装位的支架采用双层钣金叠焊结构，预留三个呈三角形分布的安装孔，可承受转向操作过程中产生的交变载荷，避免长期使用出现支架变形导致的转向旷量；线束固定支耳采用翻边冲孔结构，边缘做钝化处理，防止装配过程中割伤线束外层护套；仪表板安装位的支架则采用等距分布的长圆孔设计，可吸收总装过程中累计的尺寸公差，降低装配对位难度。从安装边界来看，该总成两端分别固定在左右A柱下部的钣金加强板上，下部延伸的支撑脚连接前围地板的横向加强梁，形成三点式稳定承载结构，整体装配完成后与前围钣金的间隙控制在8-12mm区间，既预留了隔音垫的铺设空间，也避免行车过程中支架与钣金产生共振异响。在结构验证环节，该总成的每一处安装孔位的位置度公差控制在±0.2mm以内，支架折弯处的圆角半径匹配钣金材料的延伸率要求，避免冲压成型过程中出现开裂缺陷，不同功能的支架厚度根据承载需求做差异化设计，核心承载位采用2.0mm厚度的高强度冷轧钢板，辅助固定位采用1.2mm厚度的普通冷轧钢板，在保证整体结构强度的前提下尽可能降低总成重量，契合整车轻量化的设计方向。实际装车过程中，该总成需要在前围隔音垫铺设完成后进行装配，所有安装孔位都与车身钣金的预焊螺母一一对应，不需要额外在车身上进行打孔作业，能有效提升总装线的工位节拍，减少后期改装过程中对车身钣金的破坏。
