牛顿摆重力碰撞演示装置结构设计

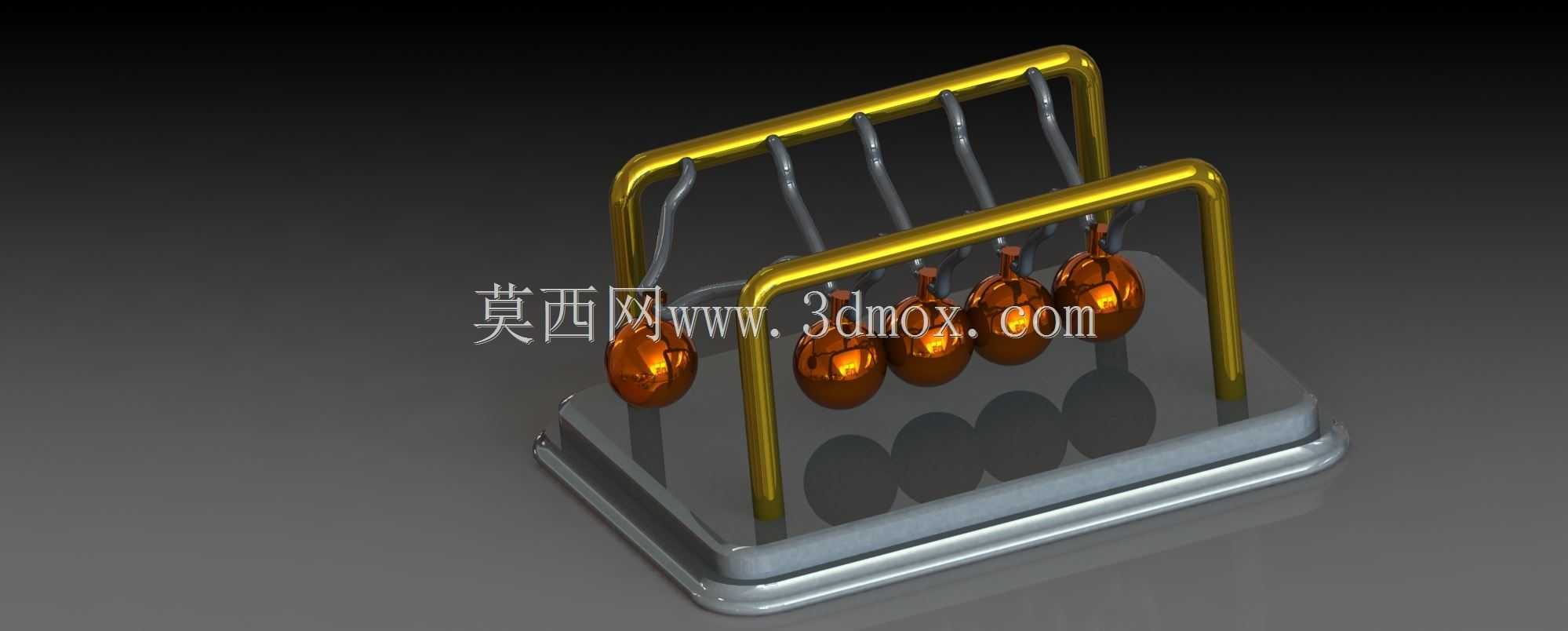

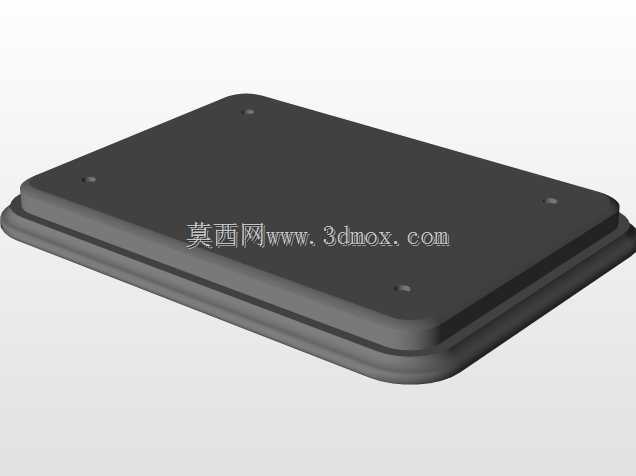

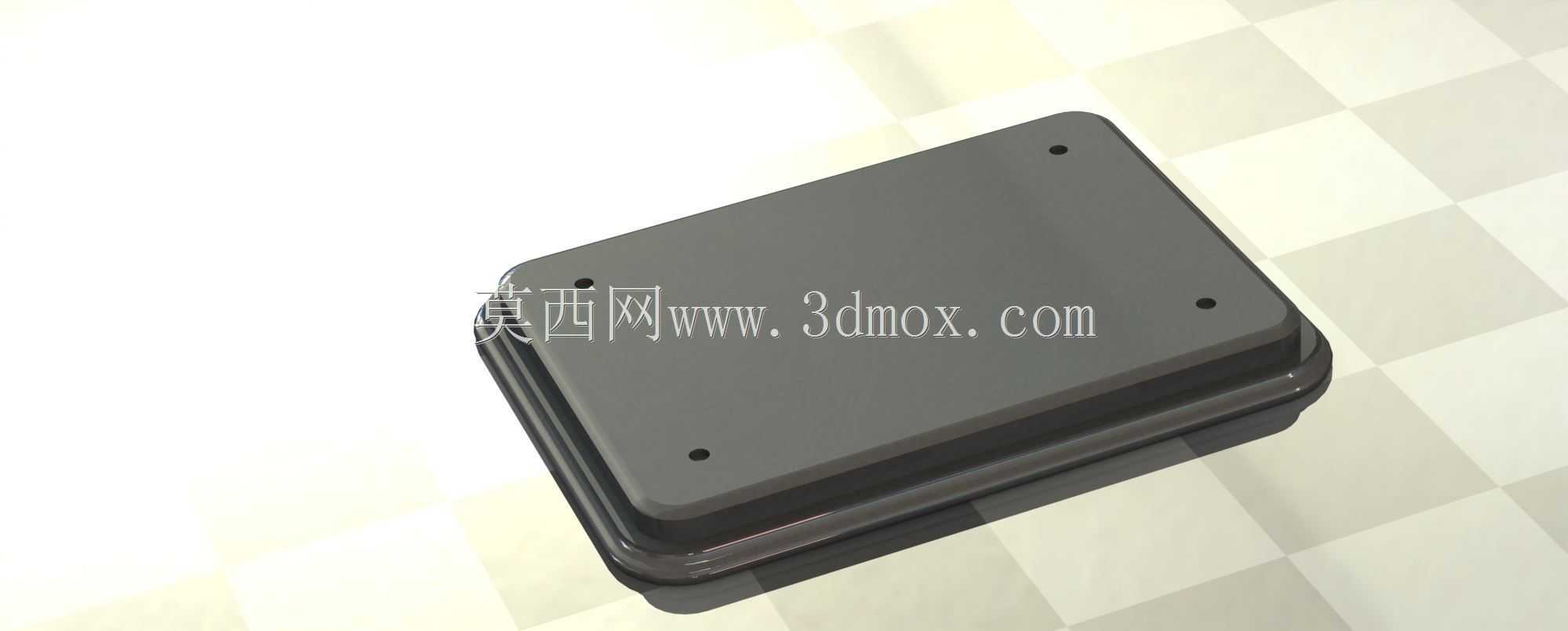

　　这套牛顿摆重力碰撞演示装置的三维结构，核心围绕等质量刚性球体在重力场中的一维弹性碰撞过程展开，常出现在物理教学实验室、科普展厅、机械原理课堂以及产品展示区，用来把动量守恒、能量传递和重力约束下的摆动规律变成可直接观察的机械动作。建模时没有把它当成单纯的摆件处理，而是从摆长一致性、球心共线、悬挂点对称三个影响碰撞效果的关键条件入手，先确定五颗金属摆球的中心高度，再反向推导上方框架的跨距和吊点位置，避免装配后出现球体高低错位、碰撞点偏离球心的问题。底座采用带圆角的矩形金属平台，边缘做叠层收边，既增加放置时的接触面积，也让整体重心落在支撑轮廓内部；两根门式立架从底座左右两侧竖起，顶部横梁承担全部悬挂载荷，

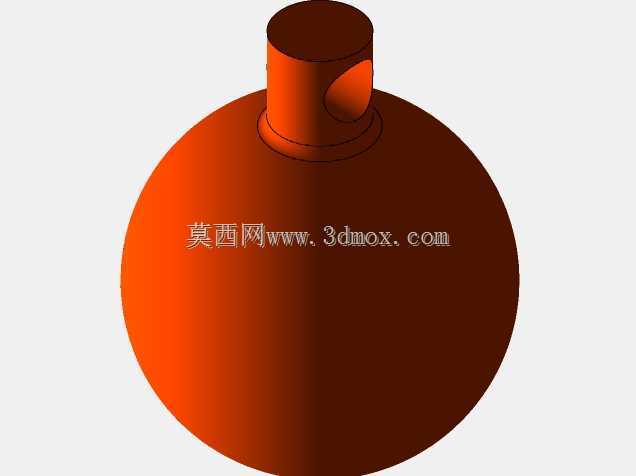

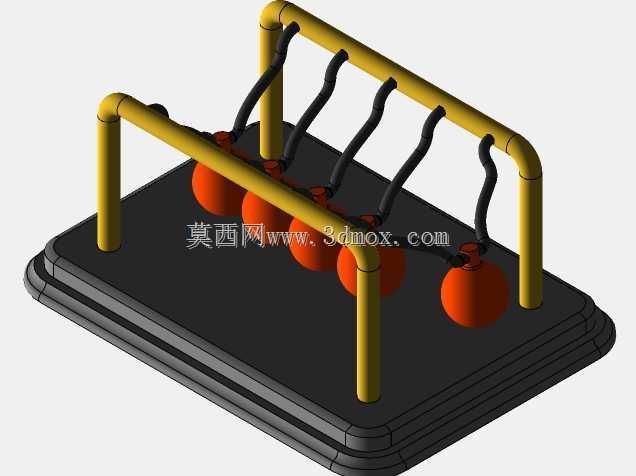

　　架体与底座之间保留明确的贴合面和安装边界，后续工程出图时可直接按接触面定义紧固关系。摆球选用表面光洁的高密度金属球，球与球之间在静止状态下保持轻微相切，相邻球心连线处于同一水平线上；每颗球通过两根对称分布的细吊线连接到横梁，双吊点结构能够限制球体在垂直于摆动平面方向的自由度，使碰撞后的运动尽量集中在单一平面内，减少横向晃动带来的能量损耗。吊线与球体、横梁的连接位置经过对称布置，五组悬挂点沿横梁等距排列，吊线长度一致，从而保证各球抬起后释放具有相同的摆动半径。实际使用中，抬起端部一颗球并释放，重力使其沿圆弧下摆，在最低点将动量传递给相邻球体，中间球体近似保持原位，另一端对应数量的球被弹出，随后往复摆动；这一过程对结构同轴度非常敏感，

　　若吊点偏斜、球径不一致或底座晃动，碰撞传递会迅速衰减。设计时将框架高度控制在满足摆角需求的范围内，摆球最低点与底座上表面预留安全间隙，防止摆动过程中球体擦碰台面；底座宽度大于摆球排列总宽，前后方向也留出足够余量，确保观察者从正面看时整套机构位于稳定支撑区域内。横梁与立柱采用细长杆件表现，线条简洁，受力路径清晰：吊线拉力向上汇集到横梁，横梁弯矩由两侧立柱承担，立柱再将载荷传至底座。三维建模过程中，摆球可按回转体加金属材质处理，吊线按细长柔性件表达，框架和底座则通过圆角、倒角与表面反光体现加工质感；装配验证重点不在复杂零件数量，而在各球相切关系、吊线张紧方向和摆动包络是否干涉。对于教学器具开发或科普展项设计，该结构还可延伸调整球数、

　　球径、摆长和框架材质，例如增加透明护罩、标注刻度摆角或在底座内集成计数模块，但基础模型始终围绕重力驱动、碰撞传力和对称悬挂这三个机械要点搭建，便于从业者理解约束设定、运动包络检查以及刚体碰撞在机构概念设计中的表达方式。
