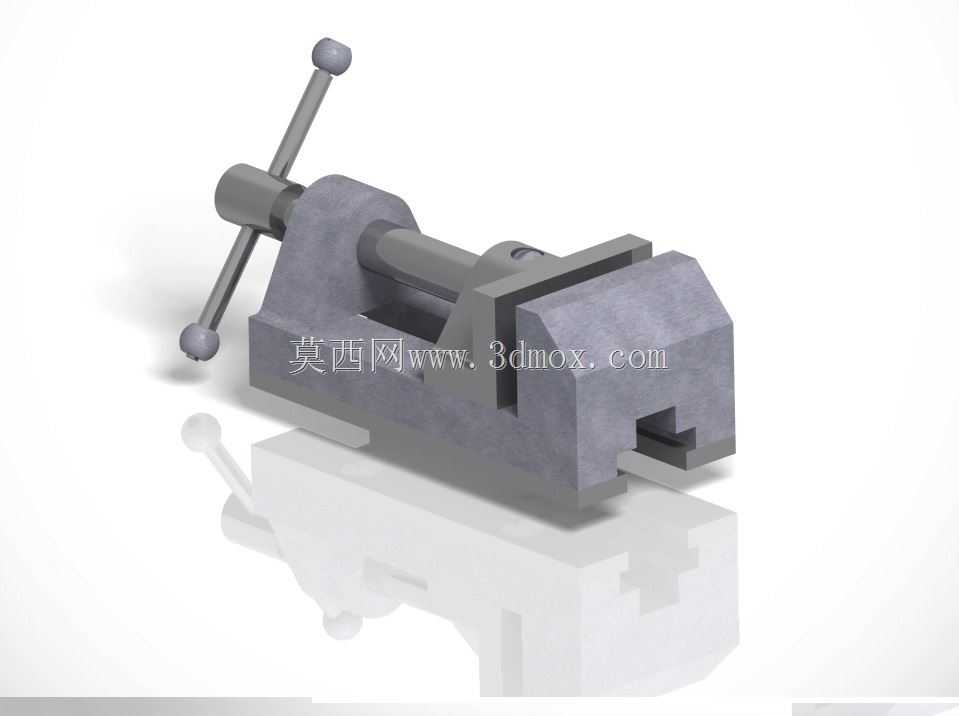

机加工用手动螺杆式简易台钳结构

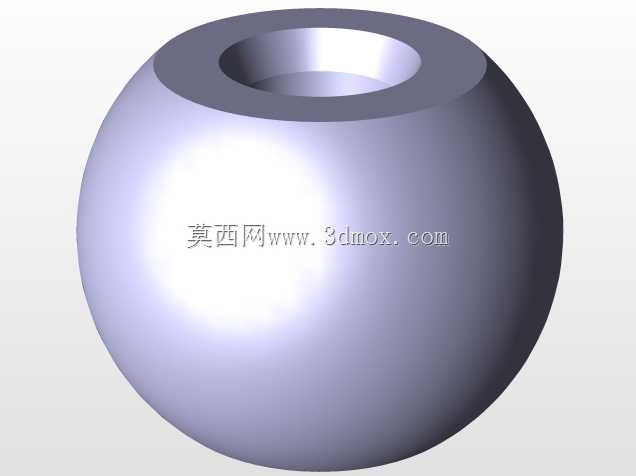

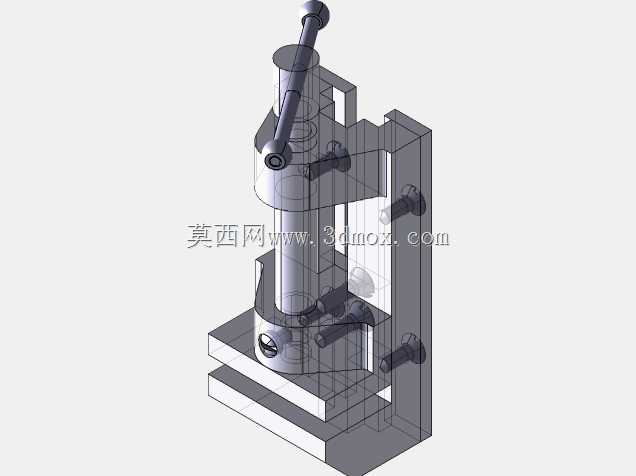

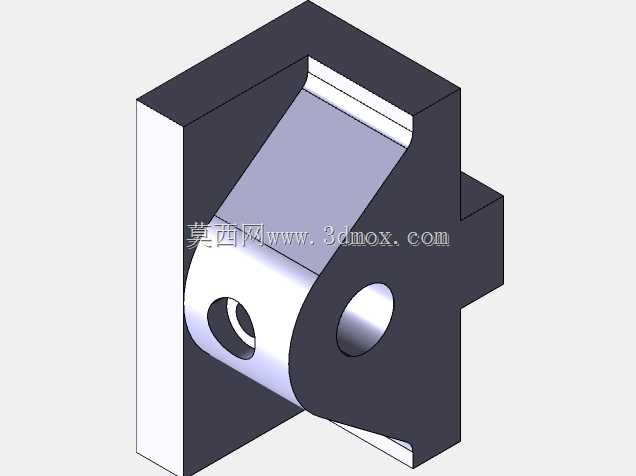

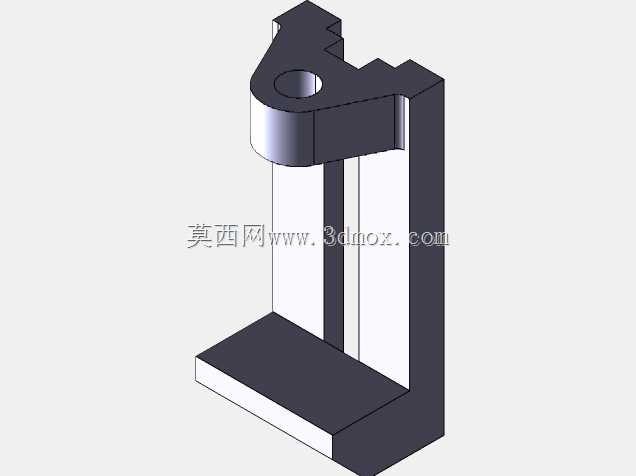

在常规机械加工、钳工装配、工件修配的作业场景里，这类手动台钳是工位上最基础也最不可或缺的工装，不管是台式钻床、小型铣床的工位配套，还是单独的钳工操作台，都需要这类夹紧装置来固定待加工工件，避免加工过程中工件位移导致尺寸超差、加工报废甚至安全隐患。这款台钳采用经典的螺杆传动夹紧结构，通过带球形端头的转动手柄驱动丝杆旋转，带动活动钳身沿固定钳身的导轨方向做直线进给，实现钳口的开合与夹紧动作，球形手柄的设计能让操作人员在转动施力时获得更舒适的握持感，即便施加较大的锁紧力矩也不会硌手，同时手柄的力臂长度经过匹配，不需要借助额外加力杆就能提供足够的夹紧力，满足常规有色金属、黑色金属小型工件的装夹需求。从结构设计来看，固定钳身与底部安装基座为一体化铸造结构，整体刚性充足，能承受装夹时的反作用力与加工过程中的切削振动，不会出现夹持松动的问题；活动钳身与固定钳身的配合面采用燕尾式导轨导向，导向精度可靠，长期使用磨损后也可通过调整镶条来消除配合间隙，保证钳口的平行度，避免装夹工件时出现翘头、倾斜的问题。钳口部分设计有可拆卸的齿形钳口板，通过沉头螺钉固定在钳身上，齿形结构能增大与工件表面的摩擦力，提升夹紧可靠性，当钳口板磨损到夹持力不足时，只需要更换钳口板即可，不需要更换整个钳身，大幅降低了后期维护成本。安装边界上，这类台钳的底部基座预留了标准的螺栓安装孔，可以直接通过T型螺栓固定在机床工作台或者钳工台的台面上，安装孔的孔距适配常规小型工位的安装尺寸，不需要额外做转接板就能完成固定；整体外形尺寸适配小型加工工位的空间占用，不会过多占用工作台的有效操作面积，同时钳身的开口行程能覆盖绝大多数小型零件的装夹尺寸范围，不管是方形、矩形的规则零件，还是通过配套V型块加持的轴类零件，都能实现稳定装夹。实际使用过程中，这类台钳的操作逻辑简单，新入职的操作人员不需要经过复杂培训就能快速上手，转动手柄即可完成夹紧与松脱，夹紧力的大小可以通过操作人员施加的手柄力矩灵活控制，针对薄壁类易变形工件，可以适当减小夹紧力矩，避免装夹变形影响加工精度，针对需要大切削量的厚重工件，则可以施加足够的锁紧力矩，保证加工过程中工件不会移位。钳身的铸造结构经过时效处理，内应力充分释放，长期使用不会出现形变，能长期保持钳口的夹持精度，不管是用于钻孔、攻丝、锉修、小型铣削加工，还是用于零件的装配对位、小部件的拆卸作业，都能提供稳定的夹持支撑，是小型加工工位、维修工位、实训工位上通用性极强的夹紧工装。
