星形滚花金属旋钮结构设计方案

这类星形外轮廓的手拧旋钮，在工业设备、工装夹具、检测治具领域的应用十分广泛，日常设备调试、工装快速锁紧、工位定位调节的场景里，都能见到这类零件的身影，相比带扳手槽的紧固件，它不需要额外配套操作工具，操作人员徒手就能完成锁紧与松脱动作，能大幅减少小范围调节时的工具取放时间，提升产线调试、设备维护的操作效率。

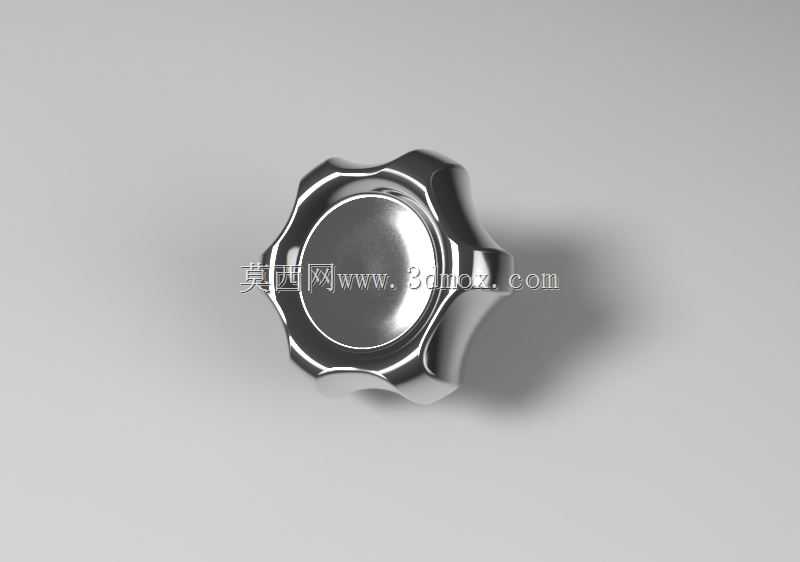

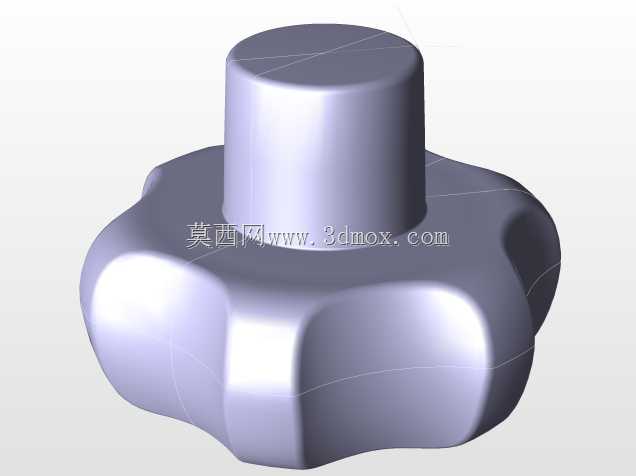

从结构设计逻辑来看，这款旋钮的外轮廓做了七处圆弧内凹的防滑握边，凸起的棱边做了大圆角过渡处理，既避免了锐边划伤操作人员的手部，也能保证徒手施力时，手指与旋钮接触面有足够的摩擦力，即便是手上沾有少量切削液、润滑油的车间环境下，也不容易出现打滑脱手的情况。旋钮顶部做了平整的圆形凸台，这个平面既可以作为激光打标刻印档位、锁紧标识的基准面，也能在需要辅助敲击微调的场景下，提供平整的受力面，避免敲击时作用力偏斜损伤螺纹结构。

从安装适配的角度考量，这类旋钮的内部通常会嵌装铜质内螺纹嵌件，或者直接加工内螺纹孔，适配常规的公制粗牙螺纹规格，安装时不需要额外的螺母配合，直接旋装在对应规格的螺杆、螺柱上即可。整体的径向尺寸控制在适合单手握持的范围，轴向高度不会过高，安装后不会在设备表面形成过于突出的结构，避免人员走动、物料转运时发生勾挂。旋钮的底部做了微凸的环形接触面，锁紧时这个环形面会与被固定件的表面紧密贴合，相比整面接触的结构，它能在同等锁紧力下获得更大的接触压强，保证锁紧后的固定可靠性，同时也能降低对被固定件表面的平面度要求，即便是表面有轻微不平整的型材、板材构件，也能实现稳定锁紧。

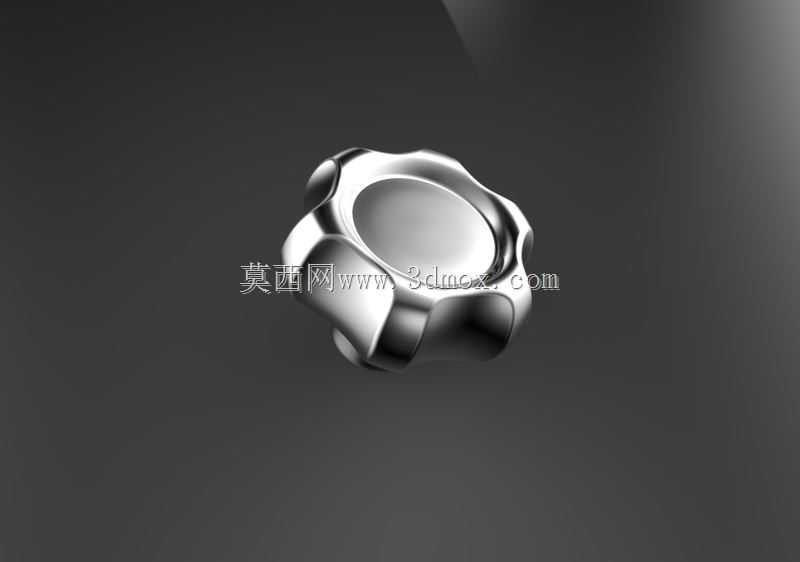

在材质处理上，这类旋钮一般采用锌合金压铸成型后做抛光镀铬处理，表面光洁度高，防锈能力强，能适应车间内存在切削液、潮湿空气的工作环境，长期使用也不容易出现锈蚀、表层脱落的问题。设计时特意将外轮廓的每个凸角都做了圆弧钝化处理，没有尖锐的棱角，即便在设备操作空间比较局促的工位上，操作人员快速操作时也不会被棱角磕碰划伤。在实际选型适配时，只需要匹配对应螺纹规格、确认安装后旋钮的外轮廓不会和周边的管线、相邻构件产生运动干涉，就可以直接替换原有同类型的手拧件，不需要额外改动安装位的结构，适配性很强。
