模块化多孔焊接定位工装平台结构

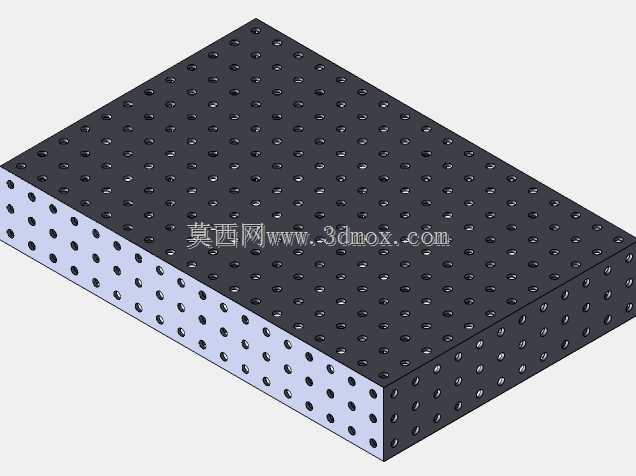

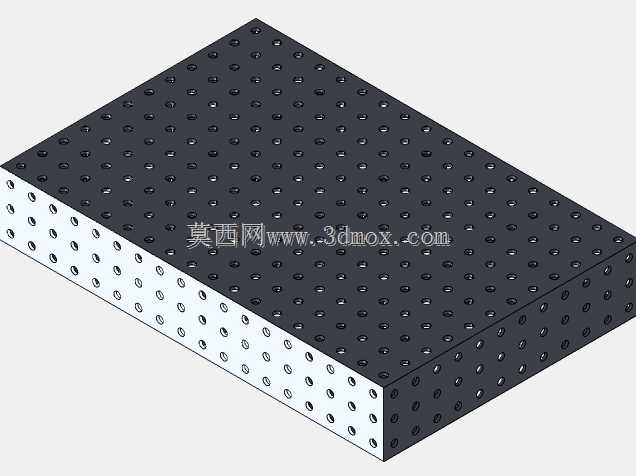

在金属结构件焊接加工场景中，工件定位精度直接决定后续组配的公差余量，这类带阵列孔系的平台核心作用就是为异形焊接件提供统一的定位基准，替代传统划线打样的低效作业模式。平台本体采用厚板叠层结构，顶面与相邻侧面均布等间距的标准定位孔，孔位公差控制在IT7级区间，可配合快速销夹、压紧附件实现任意形状工件的多点位锁紧，无需额外制作专用焊接胎具，尤其适合多品种小批量的钣金焊接、机架组焊作业，能大幅缩短工装准备周期。设计阶段优先考虑了焊接作业的实际工况，平台表面做了发黑耐磨处理，可抵御焊接飞溅的粘附与日常磕碰损伤，侧面的孔系与顶面孔位保持同轴度匹配，支持工件的立面装夹定位，满足L型、U型等空间结构件的组焊需求，避免工件翻面二次装夹带来的定位误差。从安装边界来看，平台整体为长方体实心结构，底部预留了与设备机架连接的固定孔位，可直接安装在车间标准工位架上，也可多块拼接组成大尺寸作业面，孔系的通用化设计让不同规格的同系列平台可无缝拼接，适配不同尺寸工件的加工需求。不同于普通铸铁焊接平台，这类模块化孔系平台不需要在台面上加装T型槽附件，所有定位点都通过标准孔位实现，装夹点位可根据工件外形自由调整，对于管件、薄板件、异形支架的焊接作业，能灵活布置压紧点，避免焊接过程中工件受热变形移位。平台的孔深经过精准计算，既保证定位销的插入深度满足锁紧力要求，又不会贯穿平台本体影响整体结构刚性，相邻孔位的间距经过反复验证，可覆盖绝大多数常见焊接工件的定位点位需求，不会出现孔位过疏无法装夹、过密降低平台结构强度的问题。日常使用中，配合标准的快速锁紧销、可调支撑座、角度压块等附件，可实现从简单平板焊接到复杂空间框架组焊的全场景覆盖，在五金加工、设备机架生产、非标定制件焊接车间中，这类平台已经逐步替代传统的平面焊接台，成为柔性焊接工位的核心基础部件。
